Кондиционер (2) — HITACHI EX125WD-5

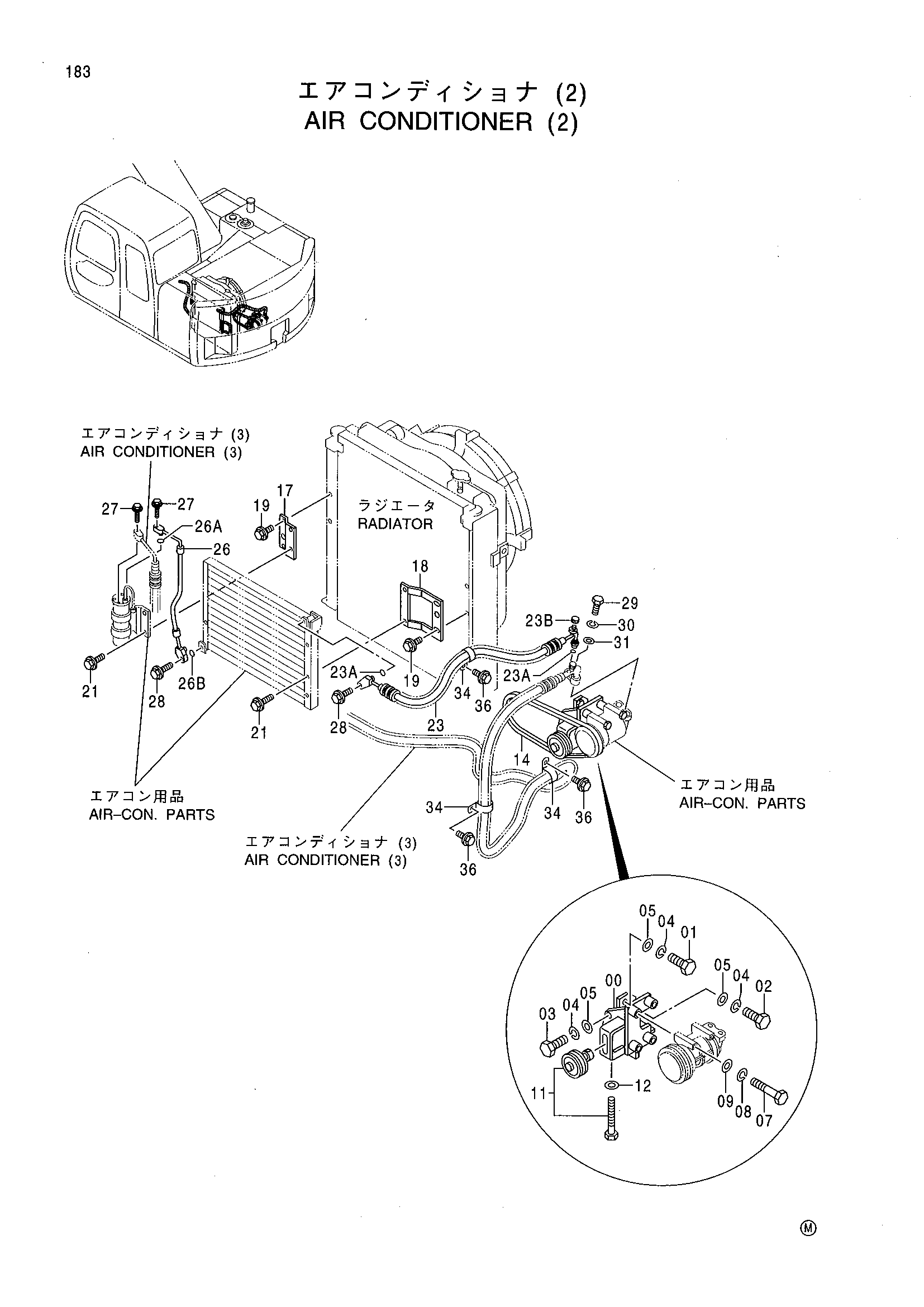

Заводская схема «Кондиционер (2)» для HITACHI EX125WD-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7029749 | Кронштейн | 1 |
| 01 | M111028 | Болт | 2 |
| 02 | M111056 | Болт | 2 |
| 03 | M111036 | Болт | 2 |
| 04 | A590910 | Пружинная шайба | 6 |
| 05 | A590110 | Плоская шайба | 6 |
| 07 | J900806 | Болт | 4 |
| 08 | A590908 | Пружинная шайба | 4 |
| 09 | A590108 | Плоская шайба | 4 |
| 11 | 4346770 | Шкив | 1 |
| 12 | A590108 | Плоская шайба | 1 |
| 14 | 4388139 | Ремень V | 1 |
| 17 | 8074960 | Кронштейн | 1 |
| 18 | 8074961 | Кронштейн | 1 |
| 19 | J020820 | Болт с шайбой | 4 |
| 21 | J020855 | Болт с шайбой | 4 |
| 23 | 4416370 | Шланг | 1 |
| 23A | 4421946 | Уплотнительное кольцо | 2 |
| 23B | 4370247 | Колпачок | 1 |
| 26 | 4413380 | Шланг | 1 |
| 26A | 4422000 | Уплотнительное кольцо | 1 |
| 26B | 4421946 | Уплотнительное кольцо | 1 |
| 27 | J020630 | Болт с шайбой | 2 |
| 28 | J020830 | Болт с шайбой | 2 |
| 29 | M111040 | Болт | 1 |
| 30 | A590910 | Пружинная шайба | 1 |
| 31 | A590110 | Плоская шайба | 1 |
| 34 | 4192035 | Зажим | 3 |
| 36 | J011020 | Болт с шайбой | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX125WD-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
