Гидробак — HITACHI EX125WD-5

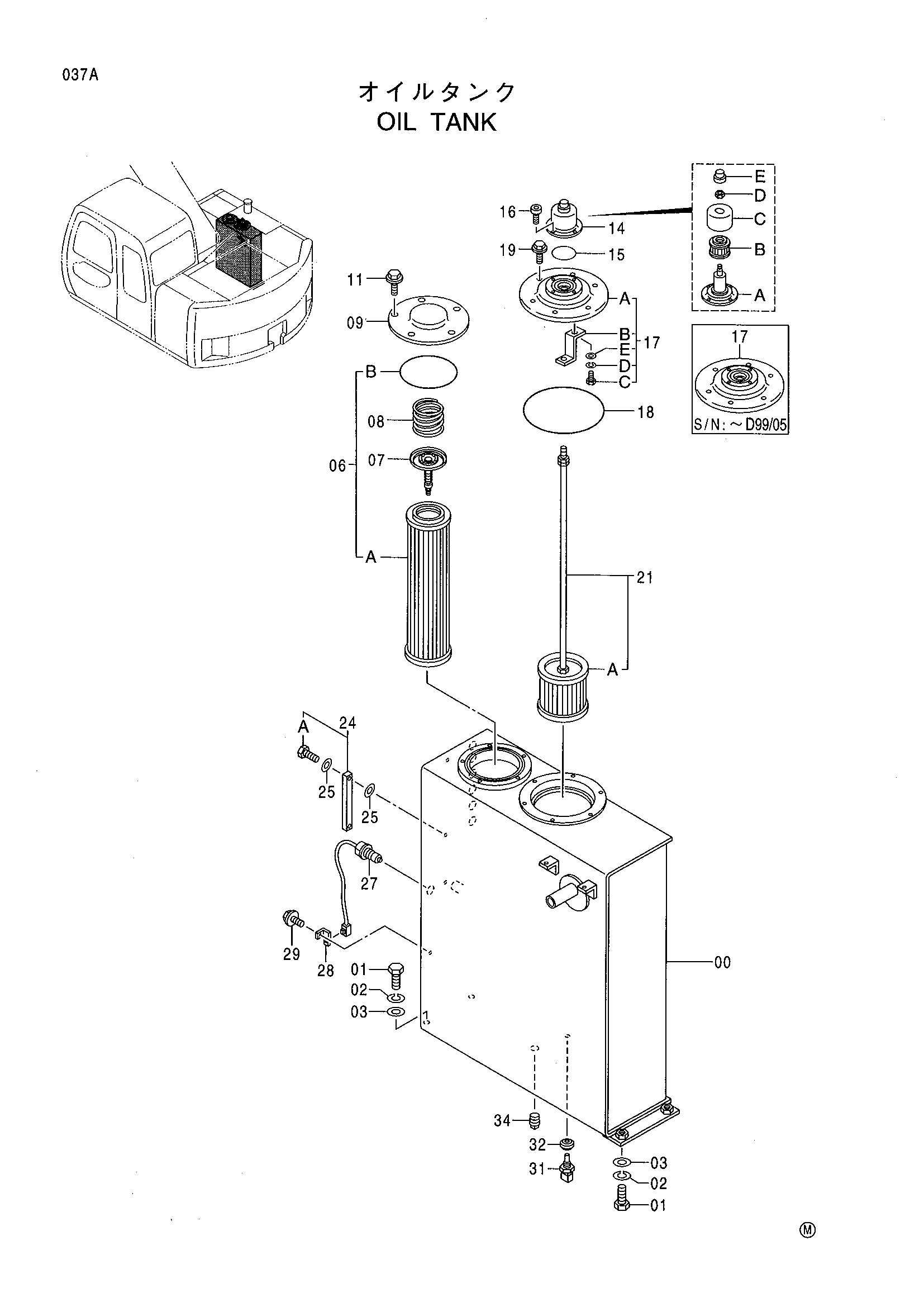

Заводская схема «Гидробак» для HITACHI EX125WD-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	6017886	Гидробак	1
01	J901640	Болт	4
02	A590916	Пружинная шайба	4
03	J222016	Шайба	4
06	4227353	Фильтрующий элемент	1
06A	4132686	Фильтрующий элемент	1
06B	A810145	Уплотнительное кольцо	1
07	4065280	Клапан	1
08	4410786	Пружина	1
09	4264508	Крышка	1
11	J011018	Болт с шайбой	5
14	4334587 замена: 4434017	Сапун	1
14	4434017	Сапун	1
14A	4371822	Корпус	1
14A	4437833	Корпус	1
14B	4371823	Элемент	1
14B	4437838	Элемент	1
14C	4371824	Крышка	1
14C	4437837	Крышка	1
14D	4371825	Гайка	1
14E	4371826	Колпачок	1
14E	4437836	Колпачок	1
15	A810060	Уплотнительное кольцо	1
16	J780616	Болт с внутренним шестигранником	4
17	8060810 замена: 9184556	Крышка	1
17	9184556	Крышка	1
17A	1025093	Крышка	1
17B	4408661	Кронштейн	1
17C	4350623	Болт	1
17D	4225466	Пружинная шайба	1
17E	4225472	Плоская шайба	1
18	A810160	Уплотнительное кольцо	1
19	J011022 замена: J021025	Болт с шайбой	6
19	J021025	Болт с шайбой	6
21	4410787	Всасывающий фильтр	1
21A	4285577	Сетчатый фильтр	1
24	8053499	Указатель уровня	1
24A	4100967	Болт	2
25	449558	Уплотнительная шайба	4
27	4259787	Выключатель уровень	1
28	4257159	Кронштейн	1
29	J011016	Болт с шайбой	1
31	4250260	Датчик	1
32	4250261	Прокладка	1
34	94-2026	Пробка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX125WD-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
