Воздушный трубопроводы (водило) — HITACHI EX125WD-5

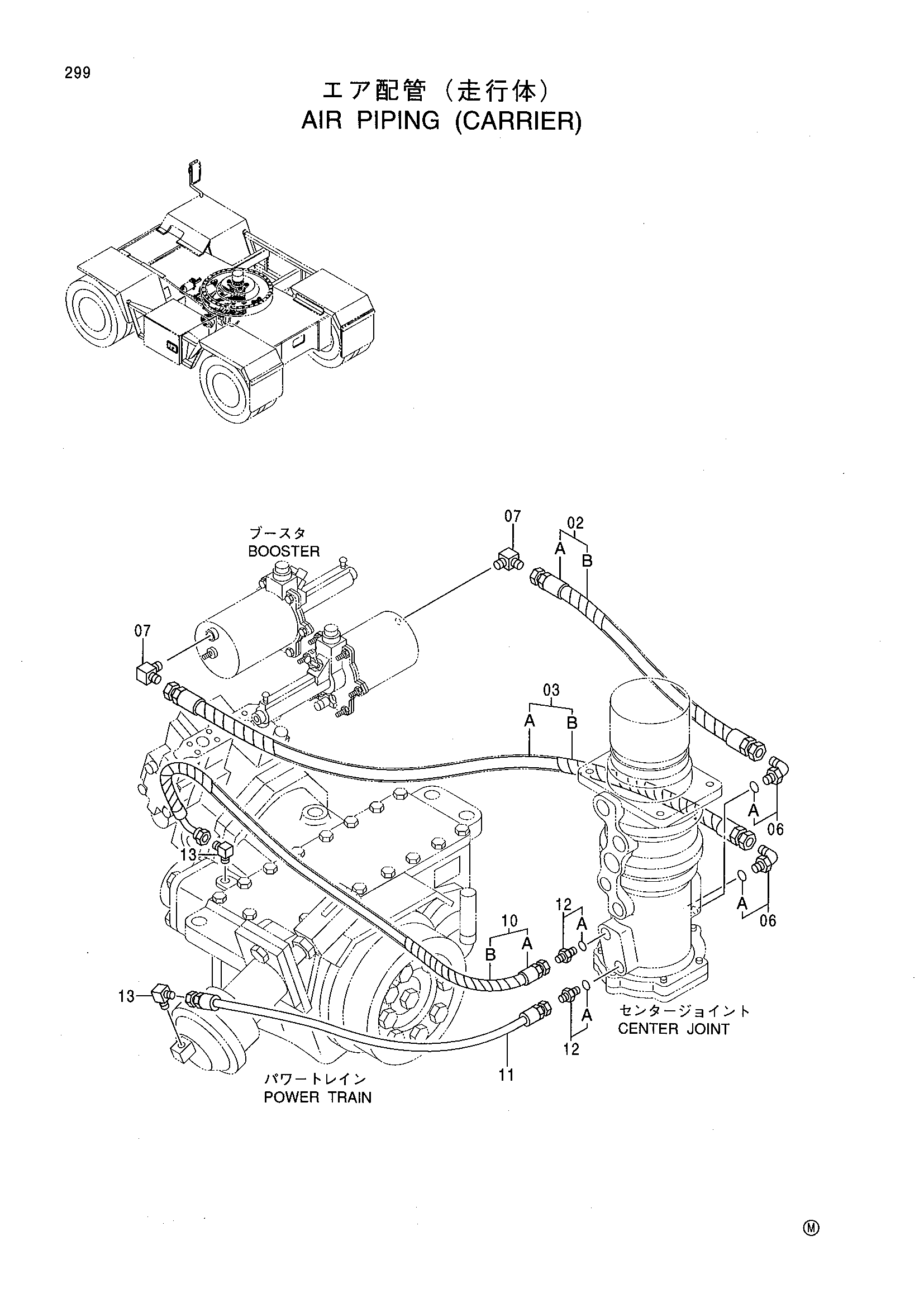

Заводская схема «Воздушный трубопроводы (водило)» для HITACHI EX125WD-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 9185725 | Шланг в сборе | 1 |
| 02A | 4429209 | Шланг | 1 |
| 02B | 4327293 | Защитный кожух | 1 |
| 03 | 9185724 | Шланг в сборе | 1 |
| 03A | 4429210 | Шланг | 1 |
| 03B | 4327293 | Защитный кожух | 2 |
| 06 | 4154670 | Угловой штуцер | 2 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4182734 | Угловой штуцер | 2 |
| 10 | 9184909 | Шланг в сборе | 1 |
| 10A | 4294160 | Шланг | 1 |
| 10B | 4327293 | Защитный кожух | 1 |
| 11 | 4430477 | Шланг | 1 |
| 12 | 4200465 | Адаптер | 2 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 4154656 | Угловой штуцер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX125WD-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
