Всасывающие трубопроводы — HITACHI EX125WD-5

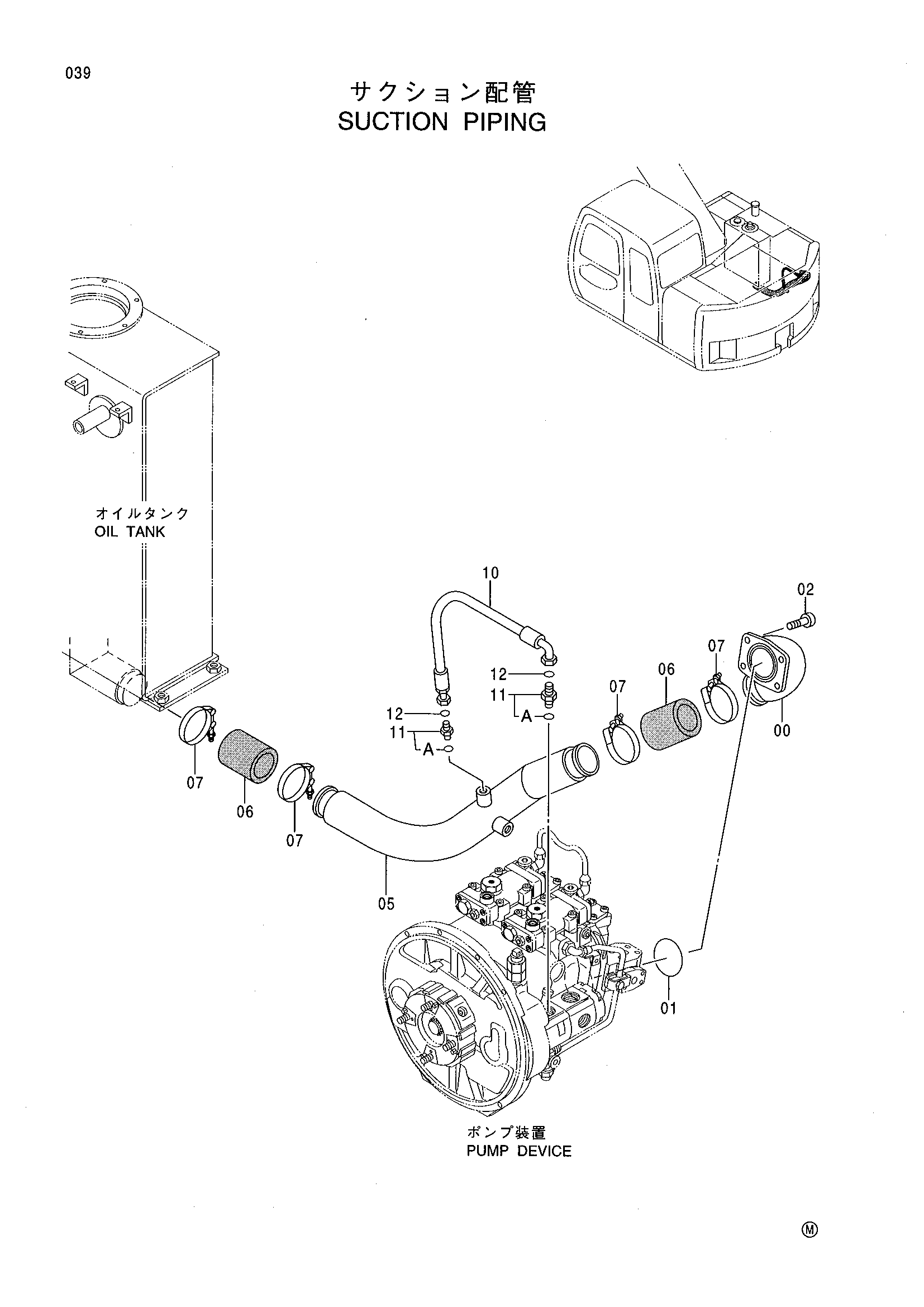

Заводская схема «Всасывающие трубопроводы» для HITACHI EX125WD-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3084924 | Всасывающая трубка | 1 |
| 01 | A811085 | Уплотнительное кольцо | 1 |
| 02 | J781228 | Болт с внутренним шестигранником | 4 |
| 05 | 8075153 | Всасывающая трубка | 1 |
| 06 | 4352438 | Резиновый шланг | 2 |
| 07 | 4282483 | Хомут шланга | 4 |
| 10 | 4412036 | Шланг | 1 |
| 11 | 4189619 | Адаптер | 2 |
| 11A | 4506424 | Уплотнительное кольцо | 1 |
| 12 | 4187308 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX125WD-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
