Пилотные гидролинии (1) — HITACHI EX125WD-5

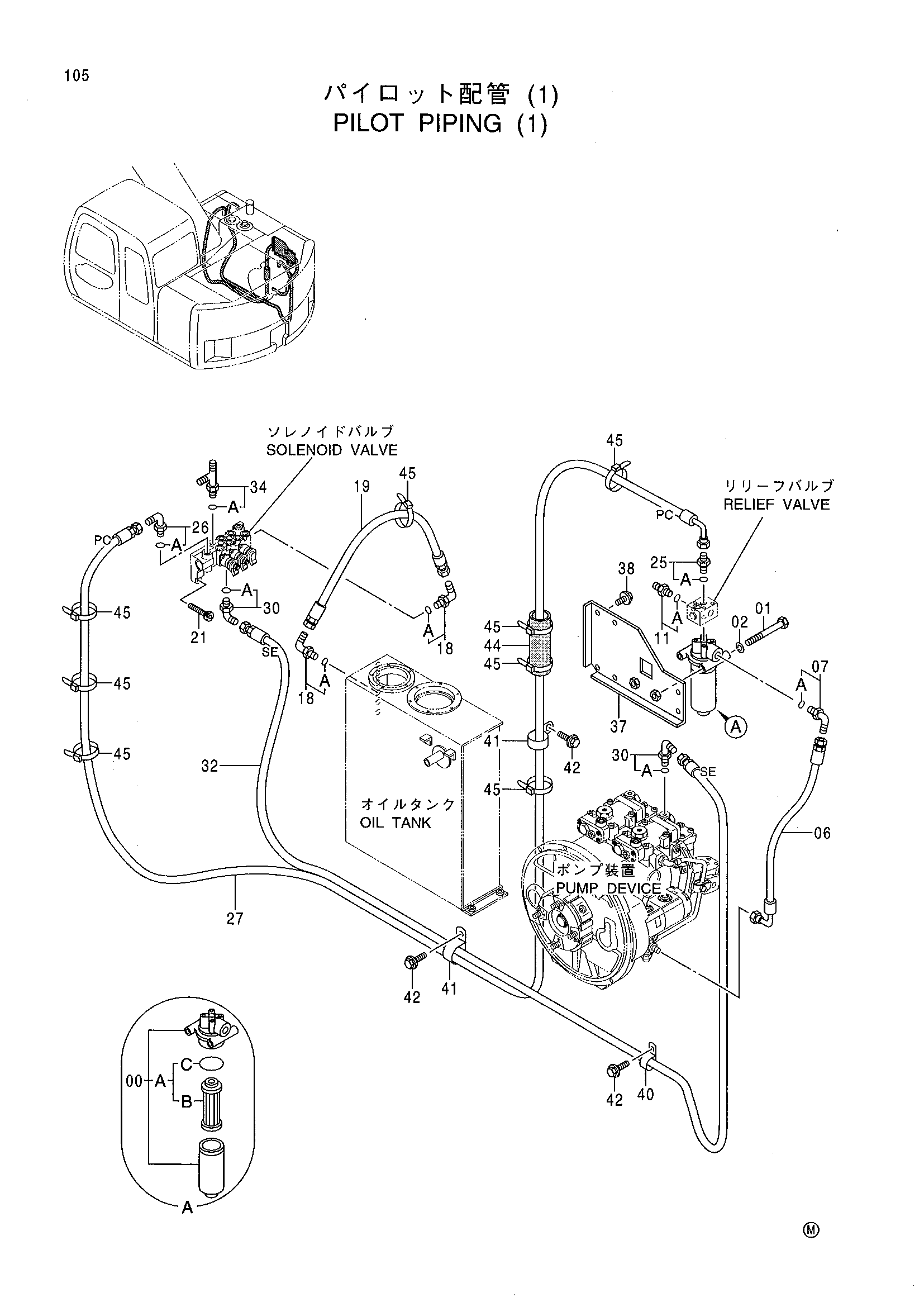

Заводская схема «Пилотные гидролинии (1)» для HITACHI EX125WD-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4330227 | Масляный фильтр | 1 |
| 00A | 4370435 | Фильтрующий элемент | 1 |
| 00B | 4191301 | Фильтрующий элемент | 1 |
| 00C | A811060 | Уплотнительное кольцо | 1 |
| 01 | J901004 | Болт | 2 |
| 02 | A590910 | Пружинная шайба | 2 |
| 06 | 4282549 | Шланг | 1 |
| 07 | 4154672 | Угловой штуцер | 1 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | 4200469 | Адаптер | 1 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
| 18 | 4154671 | Угловой штуцер | 2 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | 4383987 | Шланг | 1 |
| 21 | J781030 | Болт с внутренним шестигранником | 2 |
| 25 | 4200467 | Адаптер | 1 |
| 25A | 957366 | Уплотнительное кольцо | 1 |
| 26 | 4154671 | Угловой штуцер | 1 |
| 26A | 4509180 | Уплотнительное кольцо | 1 |
| 27 | 4426747 | Шланг | 1 |
| 30 | 4154670 | Угловой штуцер | 2 |
| 30A | 957366 | Уплотнительное кольцо | 1 |
| 32 | 4426750 | Шланг | 1 |
| 34 | 4239712 | Тройник | 1 |
| 34A | 957366 | Уплотнительное кольцо | 1 |
| 37 | 8075256 | Кронштейн | 1 |
| 38 | J021030 | Болт с шайбой | 4 |
| 40 | 4190263 | Зажим | 1 |
| 41 | 4190291 | Зажим | 2 |
| 42 | J011020 | Болт с шайбой | 3 |
| 44 | 4219918 | Резиновая втулка | 1 |
| 45 | 4055312 | Ленточный зажим | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX125WD-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
