Тормоз трубопроводы (1) — HITACHI EX125WD-5

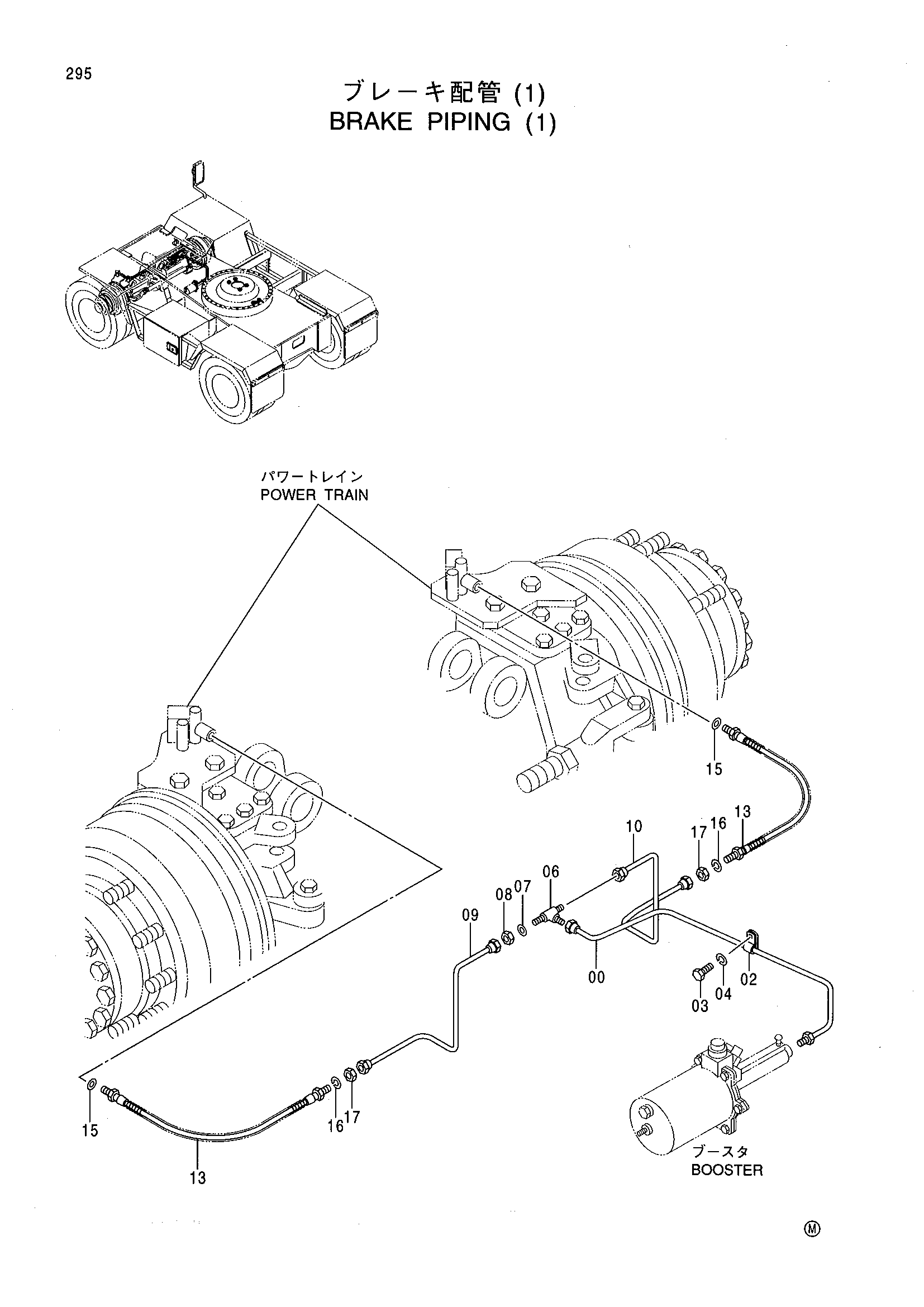

Заводская схема «Тормоз трубопроводы (1)» для HITACHI EX125WD-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	3084467	Трубка	1
02	4000853	Зажим трубка	1
03	J900612	Болт	1
04	A590906	Пружинная шайба	1
06	4216821	Тройник	1
07	A590112	Плоская шайба	1
08	A501210	Гайка	1
09	4427498	Трубка	1
10	4427499	Трубка	1
13	4427496	Шланг	2
15	987857	Манжета	2
16	A590912	Пружинная шайба	2
17	A501210	Гайка	2

Для точного подбора сообщите каталожный номер, модель HITACHI EX125WD-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
