Крыло — HITACHI EX125WD-5

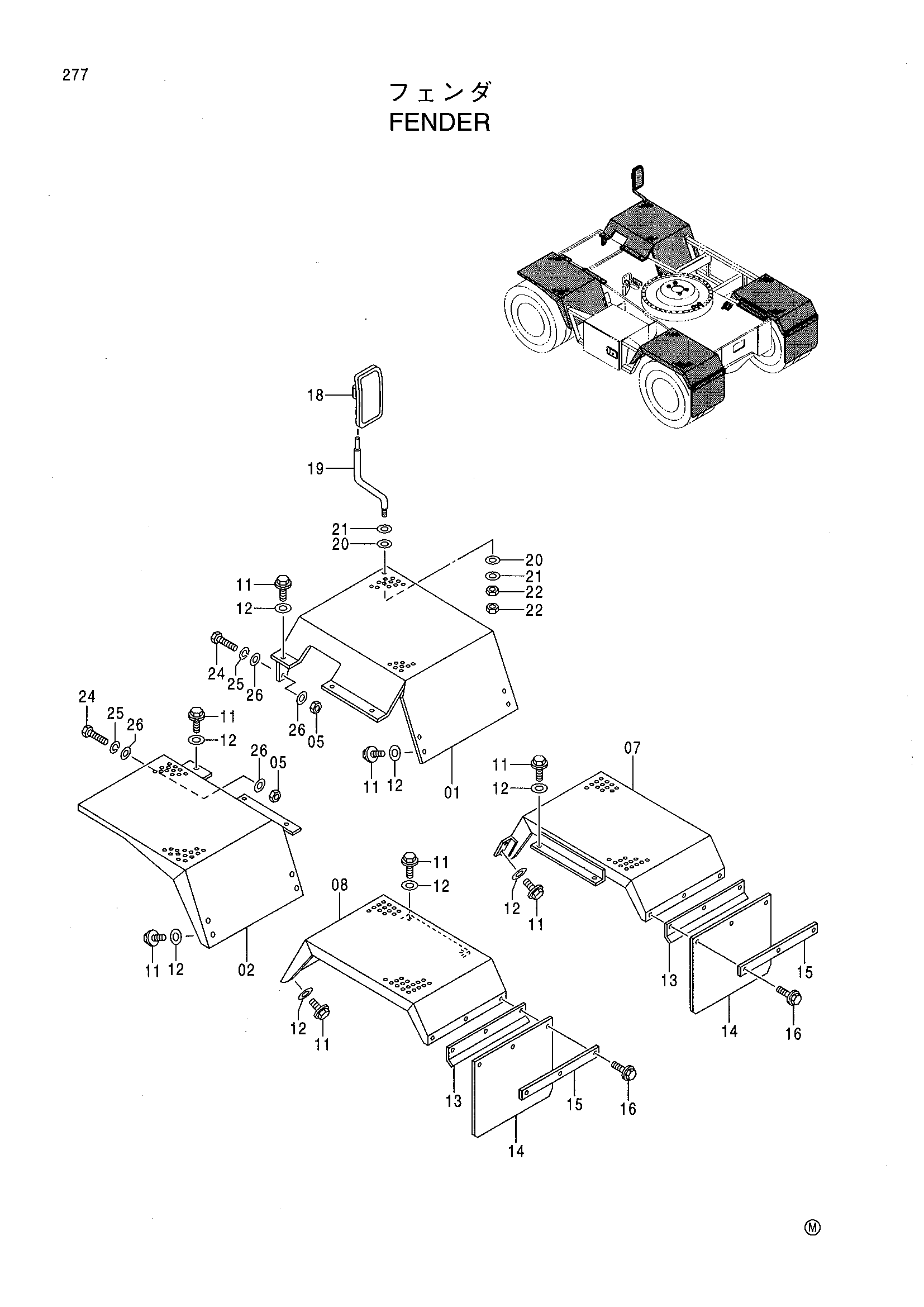

Заводская схема «Крыло» для HITACHI EX125WD-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 6018057 | Крыло | 1 |
| 02 | 6018058 | Крыло | 1 |
| 05 | J950012 | Гайка | 4 |
| 07 | 6011708 | Крыло | 1 |
| 08 | 6011711 | Крыло | 1 |
| 11 | J011225 | Болт с шайбой | 26 |
| 12 | 449490 | Шайба | 26 |
| 13 | 4334289 | Опора | 2 |
| 14 | 4334271 | Крышка | 2 |
| 15 | 4273346 | Опора | 2 |
| 16 | J011025 | Болт с шайбой | 6 |
| 18 | 4165676 | Зеркало | 1 |
| 19 | 4414161 | Стойка | 1 |
| 20 | 4172172 | Тарельчатая пружина | 2 |
| 21 | A590112 | Плоская шайба | 2 |
| 22 | J950012 | Гайка | 2 |
| 24 | J901250 | Болт | 4 |
| 25 | A590912 | Пружинная шайба | 4 |
| 26 | 449490 | Шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX125WD-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
