Подвеска детали — HITACHI EX125WD-5

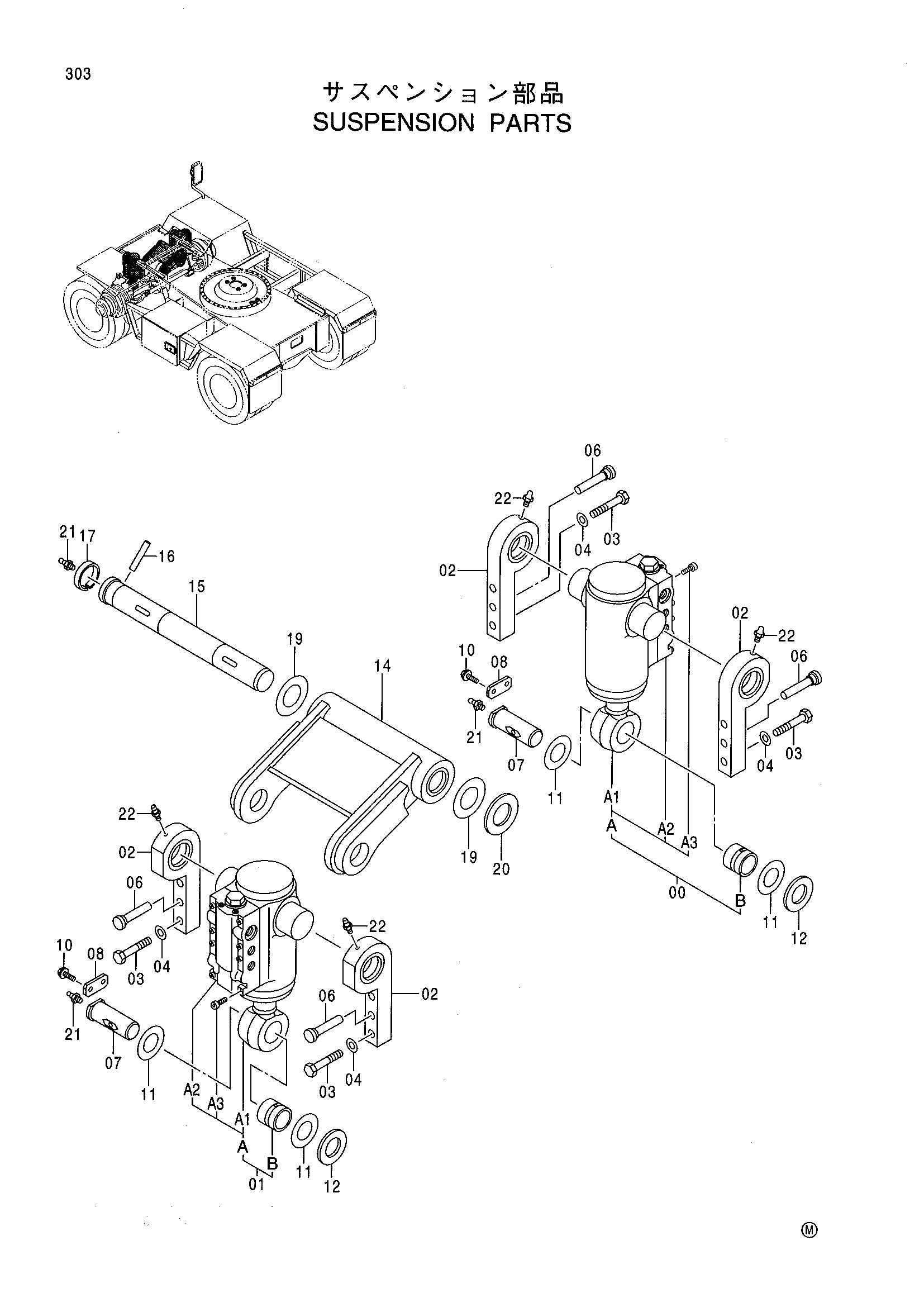

Заводская схема «Подвеска детали» для HITACHI EX125WD-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9177291 | Гидроцилиндр. подвеска | 1 |
| 00A | 4413466 | Гидроцилиндр | 1 |
| 00A1 | 4434509 | Гидроцилиндр | 1 |
| 00A2 | 4434267 | Обратный клапан | 1 |
| 00A3 | J780855 | Болт с внутренним шестигранником | 1 |
| 00B | 4374602 | Втулка | 8 |
| 01 | 9177292 | Гидроцилиндр. подвеска | 1 |
| 01A | 4413467 | Гидроцилиндр | 1 |
| 01A1 | 4434509 | Гидроцилиндр | 1 |
| 01A2 | 4434268 | Обратный клапан | 1 |
| 01A3 | J780855 | Болт с внутренним шестигранником | 1 |
| 01B | 4374602 | Втулка | 8 |
| 02 | 8074765 | Кронштейн | 4 |
| 03 | J932200 | Болт | 8 |
| 04 | 4089822 | Шайба | 8 |
| 06 | 4414572 | Установочный штифт | 4 |
| 07 | 4292050 | Палец | 2 |
| 08 | 4292051 | Пластина | 2 |
| 10 | J011025 | Болт с шайбой | 4 |
| 11 | 4374459 | Упорная пластина | 4 |
| 12 | 4374437 | Упорная пластина | 2 |
| 14 | 8074817 | Тяга | 1 |
| 15 | 3084508 | Палец | 1 |
| 16 | 4065689 | Палец | 1 |
| 17 | 4065688 | Кольцо | 1 |
| 19 | 4361605 | Упорная пластина | 2 |
| 20 | 4370471 | Упорная пластина | 1 |
| 21 | J75481 | Пресс-маслёнка | 3 |
| 22 | J75581 | Пресс-маслёнка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX125WD-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
