052: Масляные и вакуумные трубопроводы двигателя — HITACHI EX125WD-5

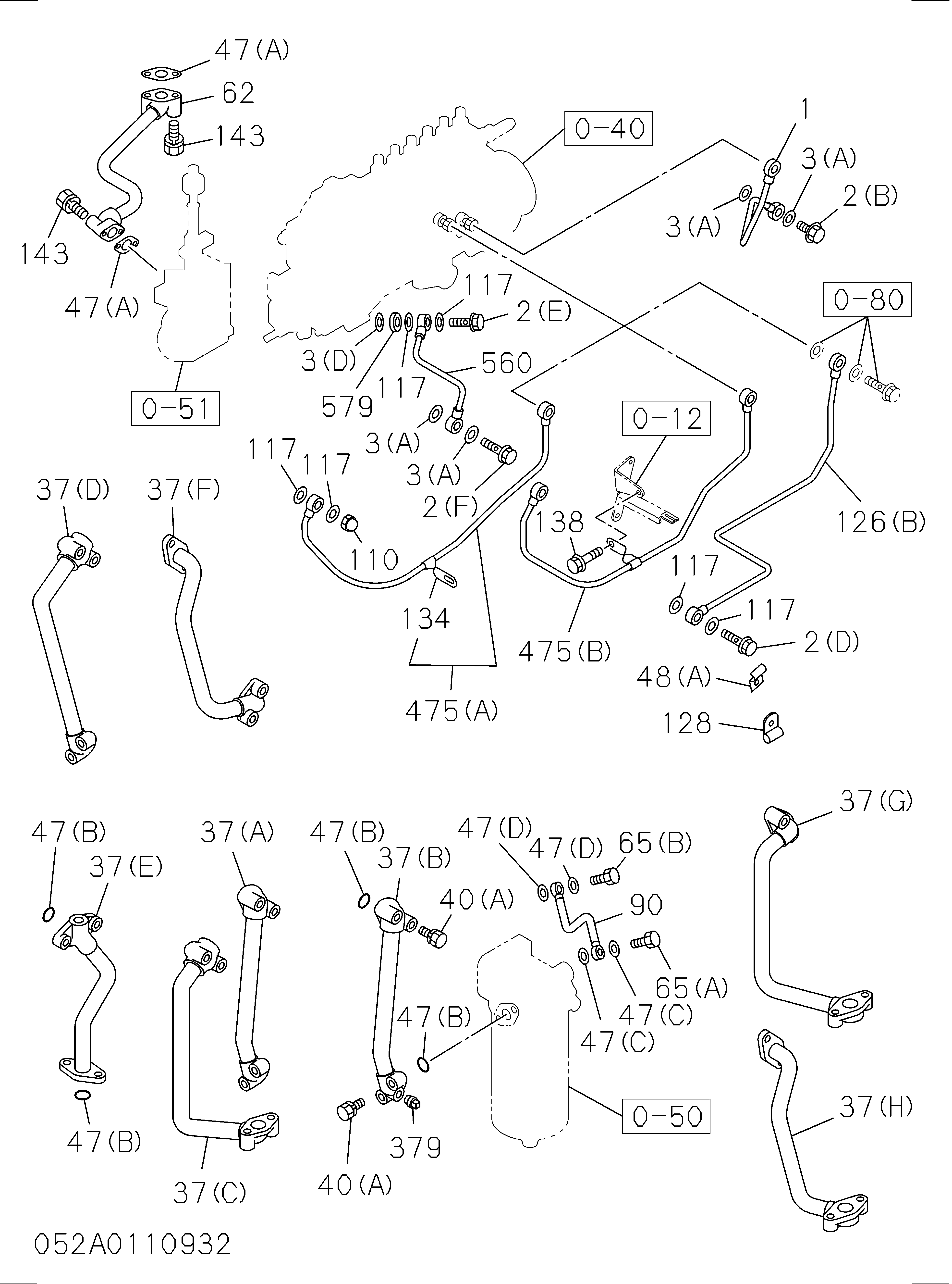

Заводская схема «052: Масляные и вакуумные трубопроводы двигателя» для HITACHI EX125WD-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 1133117650 | Трубка масляный, впрыск насос TO C/BL | 1 |
| 002(B) | 1096750810 | Болт проушина, масляный трубка | 1 |
| 002(B) | 1096750810 | Болт проушина, масляный трубка | 1 |
| 002(C) | 8941077132 | Болт проушина, масляный трубка | 1 |
| 002(D) | 1096750770 | Болт проушина, масляный трубка | 2 |
| 002(D) | 8973722380 | Болт проушина, масляный трубка | 2 |
| 002(E) | 1096750860 | Болт проушина, масляный трубка | 4 |
| 003(A) | 1096300840 | Прокладка проушина болт, масляный трубка | 2 |
| 003(A) | 1096300840 | Прокладка проушина болт, масляный трубка | 2 |
| 003(C) | 9095714100 | Прокладка проушина болт, масляный трубка | 2 |
| 037(A) | 1133135650 | Трубка масляный, фильтр TO радиатор | 1 |
| 040(A) | 0286808400 | Болт масляный трубка | 4 |
| 040(A) | 0286508400 | Болт масляный трубка | 4 |
| 040(B) | 0280808500 | Болт масляный трубка | 2 |
| 040(B) | 0280508500 | Болт масляный трубка | 2 |
| 040(D) | 0287810250 | Болт масляный трубка | 2 |
| 040(D) | 0287510250 | Болт масляный трубка | 2 |
| 044 | 0280808120 | Болт зажим, масляный трубка | 1 |
| 044 | 0280508120 | Болт зажим, масляный трубка | 1 |
| 047(A) | 9099211880 | Прокладка масляный трубка | 2 |
| 047(B) | 1096234620 | Прокладка масляный трубка | 2 |
| 047(C) | 1096300850 | Прокладка масляный трубка | 8 |
| 048(A) | 1097009600 | Зажим масляный трубка | 4 |
| 048(D) | 5097040541 | Зажим масляный трубка | 1 |
| 048(G) | 5097091040 | Зажим масляный трубка | 2 |
| 048(H) | 5097091030 | Зажим масляный трубка | 2 |
| 052(A) | 0500406250 | Болт масляный трубка зажим | 2 |
| 062 | 1133115322 | Трубка масляный, насос TO C/BL | 1 |
| 063(B) | 1133135181 | Трубка масляный, турбокомпрессор подающий | 1 |
| 100 | 0500406250 | Болт зажим | 2 |
| 117 | 1096300830 | Прокладка соединение, масляный трубка | 4 |
| 126(B) | 1133120140 | Трубка масляный, фильтр TO насос | 1 |
| 143 | 0280808400 | Болт масляный трубка, масляный насос TO C/BL | 4 |
| 143 | 0500408400 | Болт масляный трубка, масляный насос TO C/BL | 4 |
| 143 | 0505408400 | Болт масляный трубка, масляный насос TO C/BL | 4 |
| 147 | 1096370582 | Прокладка масляный трубка TO турбокомпрессор | 1 |
| 149(B) | 1133136121 | Трубка масляный обратный, турбокомпрессор | 1 |
| 150 | 1096370601 | Прокладка масляный трубка TO C/BL | 1 |
| 150 | 8943706630 | Прокладка масляный трубка TO C/BL | 1 |
| 160(B) | 1133138670 | Трубка масляный, партиал фильтр подающий | 1 |
| 161(B) | 1133138680 | Трубка масляный, партиал фильтр обратный | 1 |
| 452(A) | 1133136660 | Трубка масляный, масляный фильтр TO воздушный кмпр | 1 |
| 452(B) | 1133124041 | Трубка масляный, масляный фильтр TO воздушный кмпр | 1 |
| 453 | 9098445760 | Гайка колпачок, воздушный кмпр TO масляный подающий | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX125WD-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
