Пилотные гидролинии (5-1) — HITACHI EX125WD-5

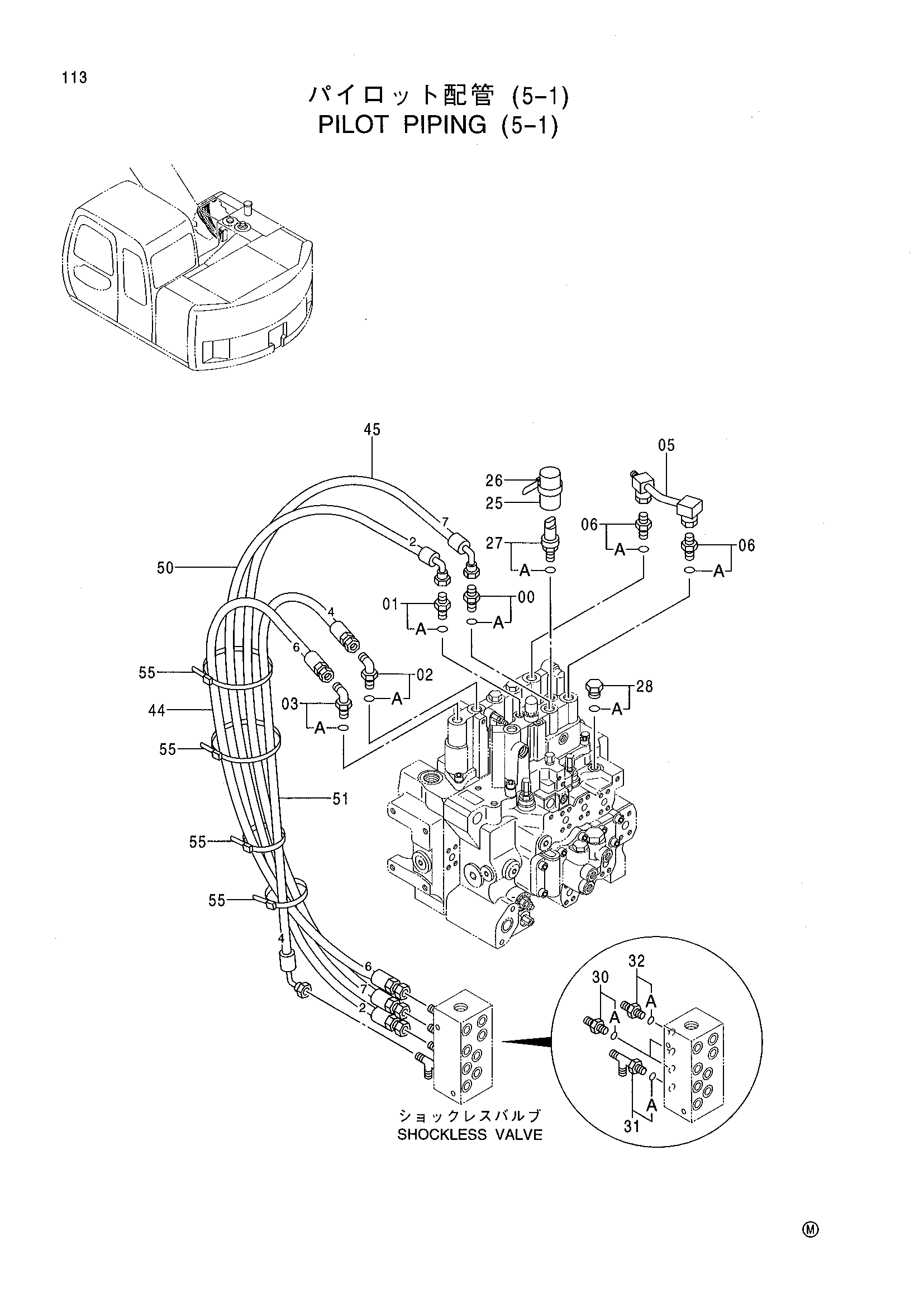

Заводская схема «Пилотные гидролинии (5-1)» для HITACHI EX125WD-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4202422 | Адаптер | 1 |
| 00A | 4509180 | Уплотнительное кольцо | 1 |
| 01 | 4200467 | Адаптер | 1 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | 4208913 | Угловой штуцер | 1 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | 4351281 | Угловой штуцер | 1 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 8062657 | Трубка | 1 |
| 06 | 4202422 | Адаптер | 2 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 25 | 4207239 | Колпачок | 1 |
| 26 | 4055312 | Ленточный зажим | 1 |
| 27 | 4332040 | Датчик давления | 1 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 28 | 4093624 | Пробка | 1 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 30 | 4200466 | Адаптер | 2 |
| 30A | 4509180 | Уплотнительное кольцо | 1 |
| 31 | 4205363 | Тройник | 1 |
| 31A | 4509180 | Уплотнительное кольцо | 1 |
| 32 | 4200468 | Адаптер | 1 |
| 32A | 4509180 | Уплотнительное кольцо | 1 |
| 44 | 4413922 | Шланг | 1 |
| 45 | 4413943 | Шланг | 1 |
| 50 | 4416100 | Шланг | 1 |
| 51 | 4396899 | Шланг | 1 |
| 55 | 4055312 | Ленточный зажим | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX125WD-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
