Электромагнитный клапан — HITACHI EX125WD-5

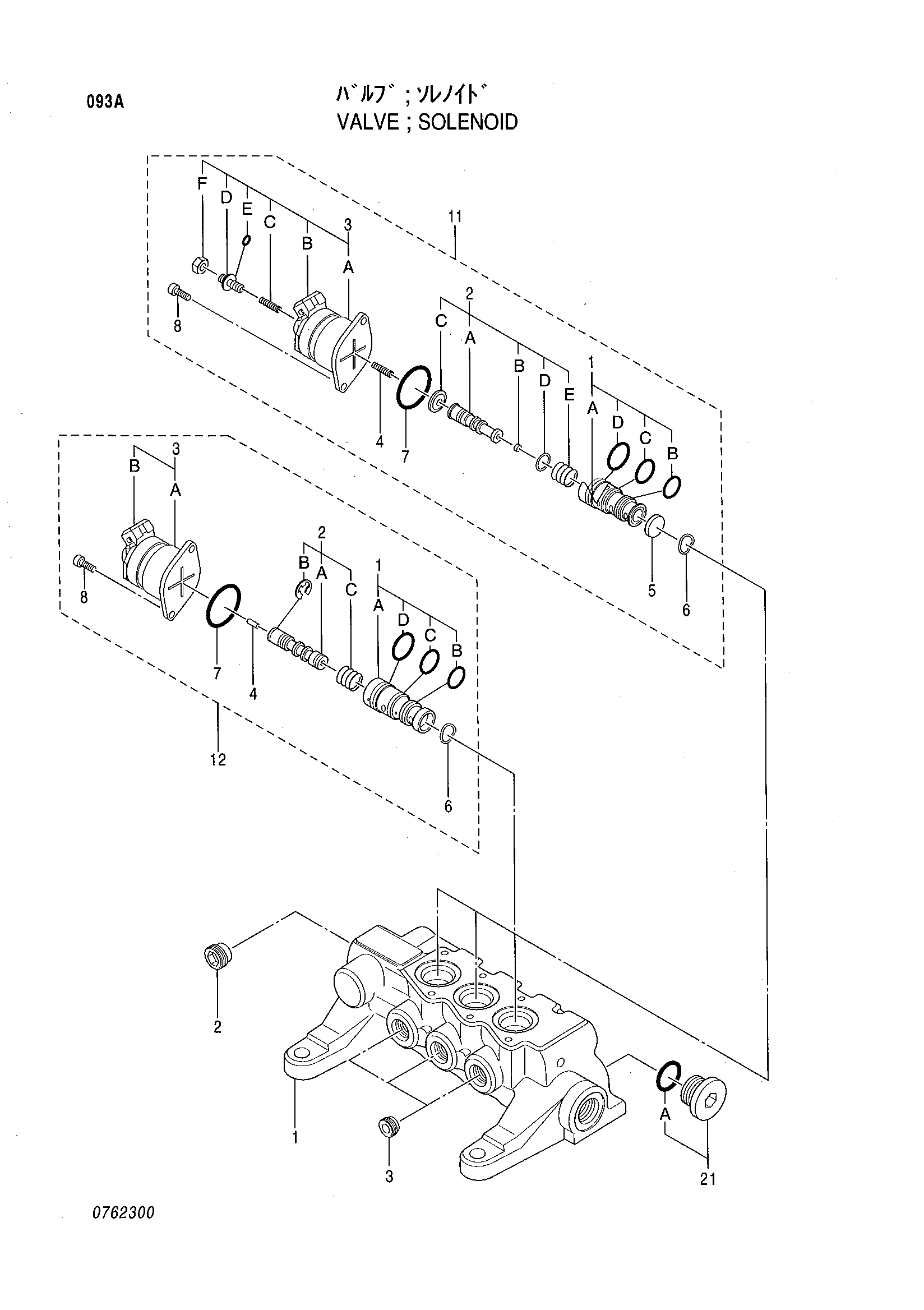

Заводская схема «Электромагнитный клапан» для HITACHI EX125WD-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4387424 | Электромагнитный клапан | 1 | |
| 2 | 0670710 | Пробка | 1 |
| 3 | 0670721 | Пробка | 3 |
| 11 | 0671301 | Клапан | 2 |
| 11-1B | 0408409 | Уплотнительное кольцо | 1 |
| 11-1C | 0408410 | Уплотнительное кольцо | 1 |
| 11-1D | 0408411 | Уплотнительное кольцо | 1 |
| 11-3E | 0670704 | Уплотнительное кольцо | 1 |
| 11-7 | 0670802 | Уплотнительное кольцо | 1 |
| 11-8 | 0387804 | Болт с внутренним шестигранником | 2 |
| 12 | 0762301 | Клапан | 1 |
| 12-1B | 0408409 | Уплотнительное кольцо | 1 |
| 12-1C | 0408410 | Уплотнительное кольцо | 1 |
| 12-1D | 0408411 | Уплотнительное кольцо | 1 |
| 12-7 | 0670802 | Уплотнительное кольцо | 1 |
| 12-8 | 0387804 | Болт с внутренним шестигранником | 2 |
| 21 | 0670716 | Пробка | 1 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX125WD-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
