Подвеска трубопроводы (верхняя платформа): 2 — HITACHI EX125WD-5

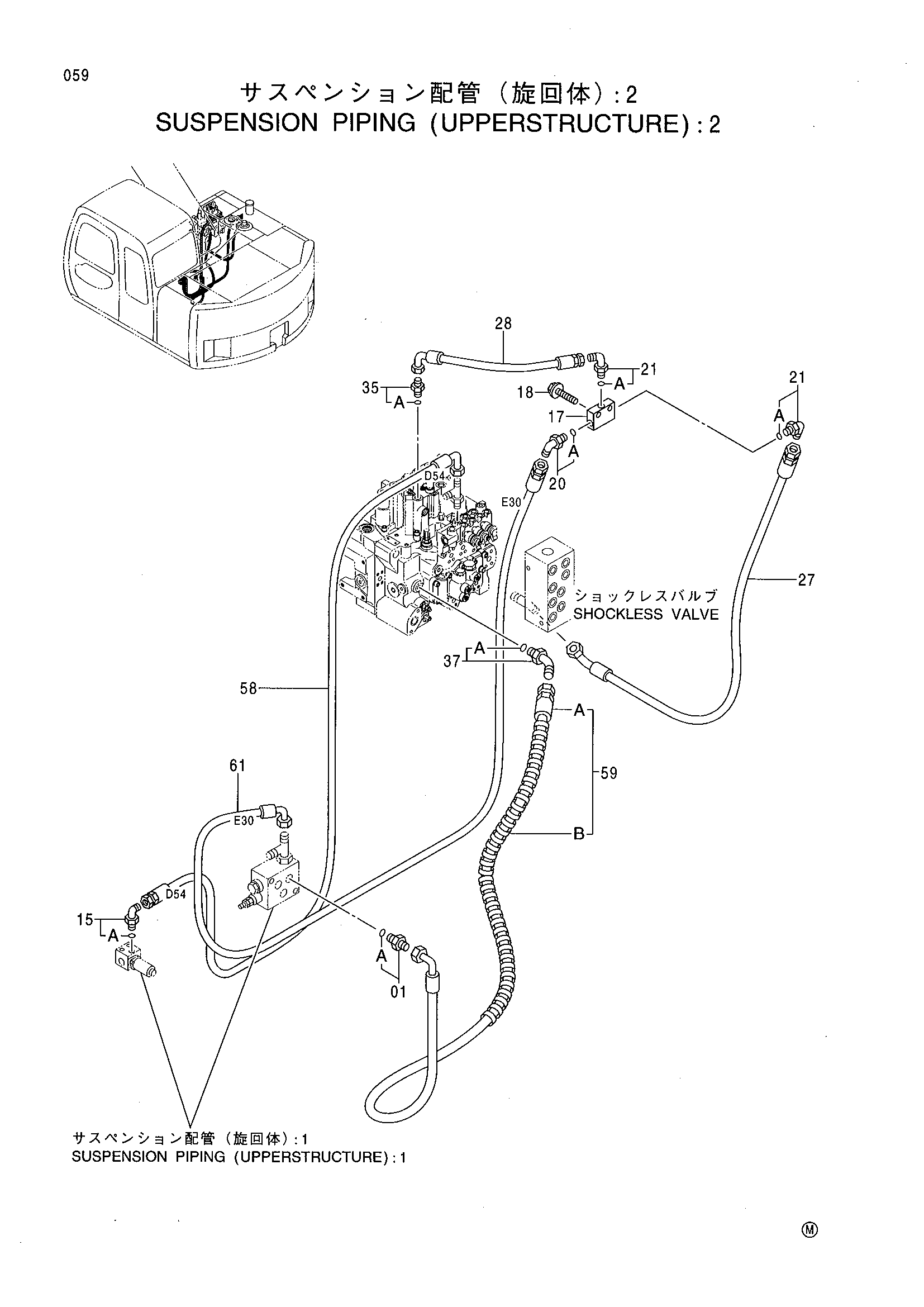

Заводская схема «Подвеска трубопроводы (верхняя платформа): 2» для HITACHI EX125WD-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4376657 | Адаптер | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 4154670 | Угловой штуцер | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 4203447 | Челночный клапан | 1 |
| 18 | J010850 | Болт с шайбой | 2 |
| 20 | 4154670 | Угловой штуцер | 1 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4156434 | Угловой штуцер | 2 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 27 | 4360873 | Шланг | 1 |
| 28 | 4334910 | Шланг | 1 |
| 35 | 4202422 | Адаптер | 1 |
| 35A | 4509180 | Уплотнительное кольцо | 1 |
| 37 | 4190244 | Угловой штуцер | 1 |
| 37A | 4509180 | Уплотнительное кольцо | 1 |
| 58 | 4364569 | Шланг | 1 |
| 59 | 9184627 | Шланг в сборе | 1 |
| 59A | 4311054 | Шланг | 1 |
| 59B | 4327294 | Защитный кожух | 1 |
| 61 | 4364547 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX125WD-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
