Пилотные гидролинии (5-2) — HITACHI EX125WD-5

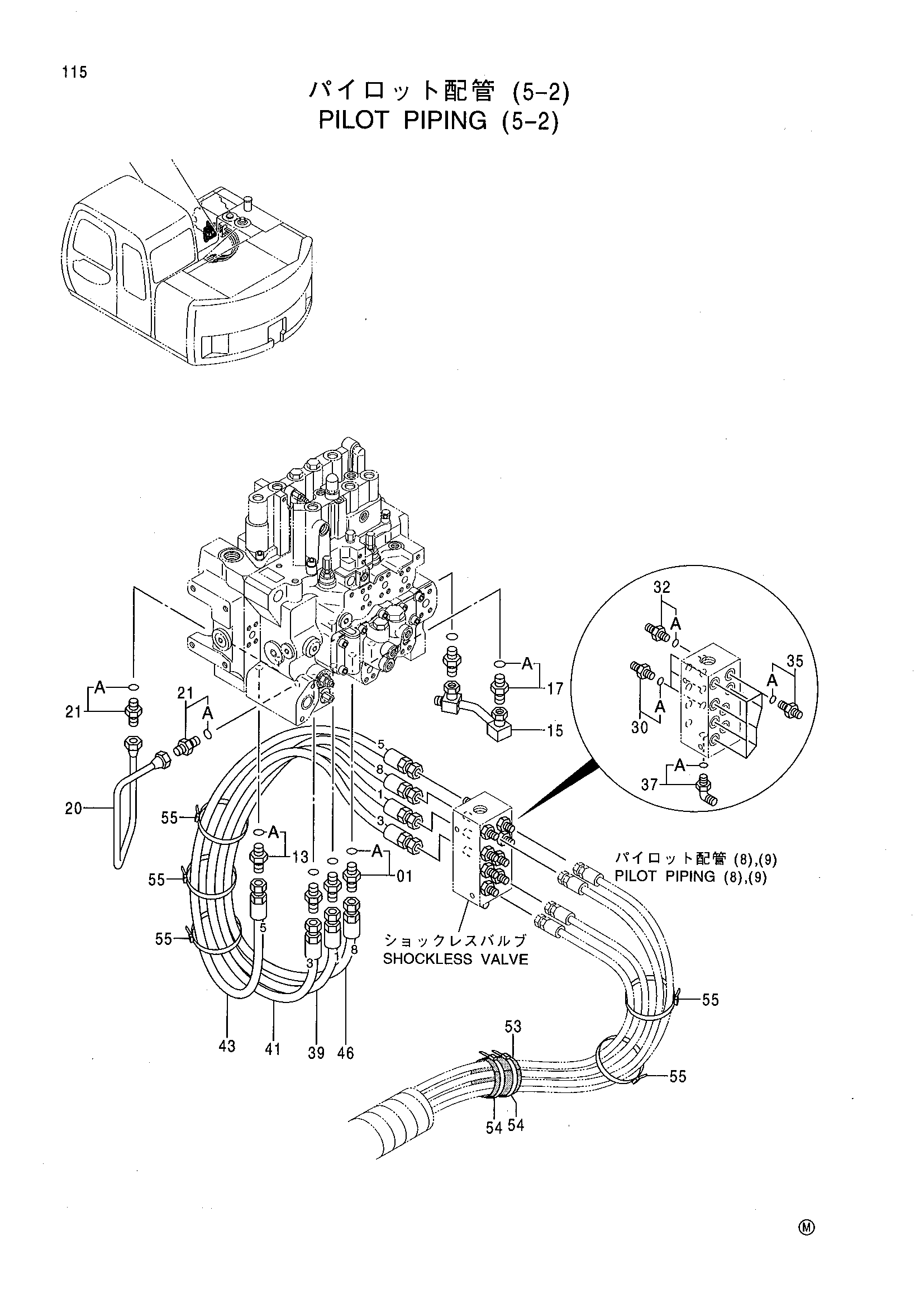

Заводская схема «Пилотные гидролинии (5-2)» для HITACHI EX125WD-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4200466 | Адаптер | 3 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 4200468 | Адаптер | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 8062657 | Трубка | 1 |
| 17 | 4200466 | Адаптер | 2 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 20 | 4339377 | Трубка | 1 |
| 21 | 4255305 | Штуцер трубки | 2 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 30 | 4200466 | Адаптер | 3 |
| 30A | 4509180 | Уплотнительное кольцо | 1 |
| 32 | 4200468 | Адаптер | 1 |
| 32A | 4509180 | Уплотнительное кольцо | 1 |
| 35 | 4200466 | Адаптер | 8 |
| 35A | 4509180 | Уплотнительное кольцо | 1 |
| 37 | 4322805 | Фильтр | 1 |
| 37A | 957366 | Уплотнительное кольцо | 1 |
| 39 | 4413929 | Шланг | 1 |
| 41 | 4408776 | Шланг | 1 |
| 43 | 4409268 | Шланг | 1 |
| 46 | 4413928 | Шланг | 1 |
| 53 | 4186679 | Резиновая втулка | 1 |
| 54 | 4121859 | Ленточный зажим | 2 |
| 55 | 4055312 | Ленточный зажим | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX125WD-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
