Крышка (3) — HITACHI EX125WD-5

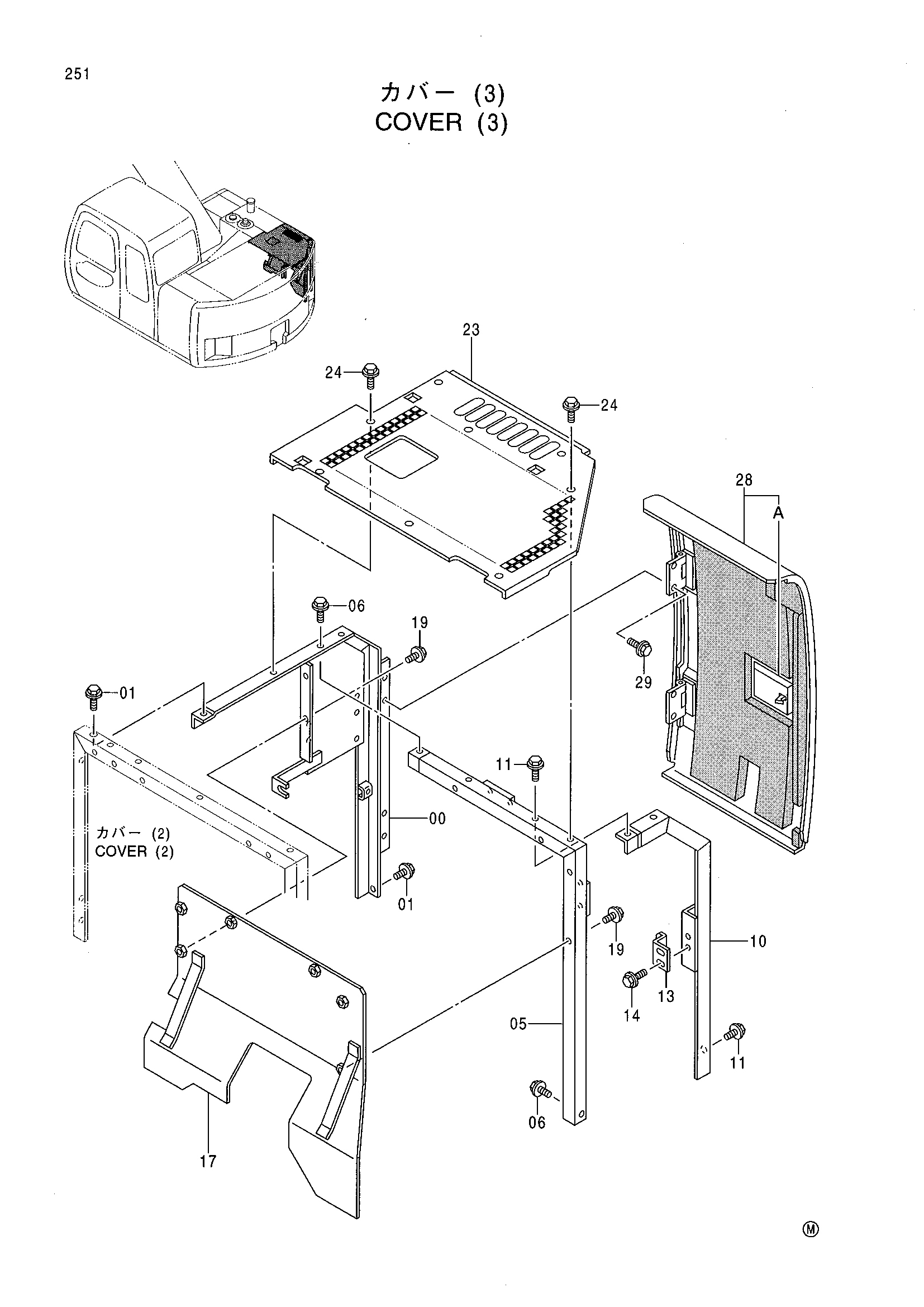

Заводская схема «Крышка (3)» для HITACHI EX125WD-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7036058 | Опора | 1 |
| 01 | J021030 | Болт с шайбой | 2 |
| 05 | 7036059 | Опора | 1 |
| 06 | J021030 | Болт с шайбой | 2 |
| 10 | 7036060 | Опора | 1 |
| 11 | J021030 | Болт с шайбой | 2 |
| 13 | 4415098 | Ограничитель | 1 |
| 14 | J031030 | Болт с шайбой | 2 |
| 17 | 7036749 | Крышка | 1 |
| 19 | J021025 | Болт с шайбой | 6 |
| 23 | 2043558 | Крышка | 1 |
| 24 | J031030 | Болт с шайбой | 8 |
| 28 | 7036062 | Дверь | 1 |
| 28A | 4361766 замена: 4361768 | Дверь блокировка | 1 |
| 28A | 4361768 | Дверь блокировка | 1 |
| 29 | J021030 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX125WD-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
