Механизм поворота — HITACHI EX125WD-5

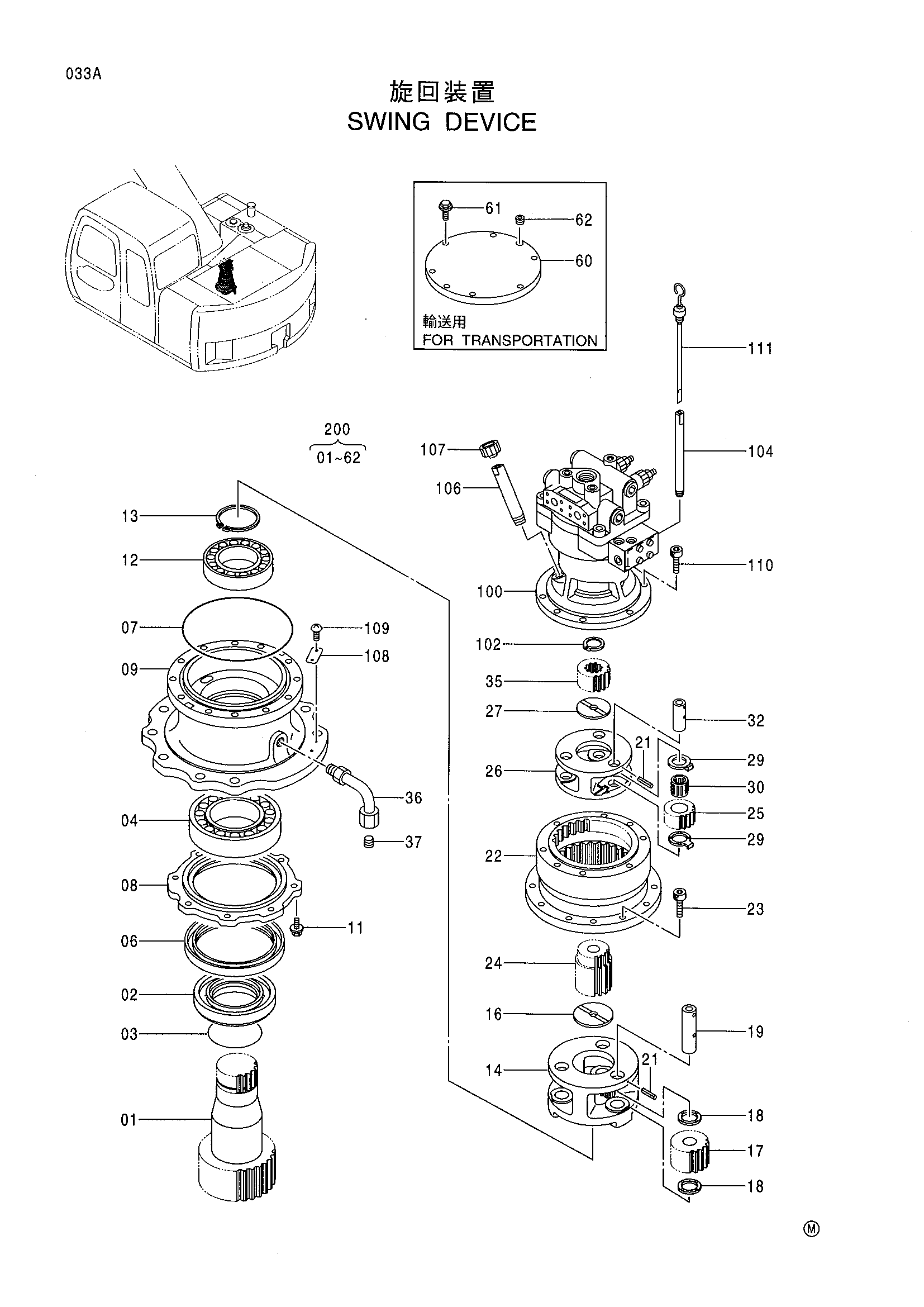

Заводская схема «Механизм поворота» для HITACHI EX125WD-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	2028036	Вал проп.	1
02	4244693	Втулка	1
03	A811100	Уплотнительное кольцо	1
04	4248609	Подшипник. спх.рол.	1
06	4424512	Масляное уплотнение	1
07	4247567	Уплотнительное кольцо	1
08	3058620	Крышка	1
09	1020380	Корпус	1
11	J011035	Болт с шайбой	8
12	4293424	Подшипник. спх.рол.	1
13	991350	Стопорное кольцо	1
14	2036804	Водило	1
16	4258089	Упорная пластина	1
17	9742788	Планетарная шестерня	3
18	4266255	Упорная пластина	6
19	4337638	Палец	3
21	4116308	Пружинный штифт	6
22	2036811	Коронная шестерня	1
23	M341440	Болт с внутренним шестигранником	12
24	3069697	Солнечная шестерня	1
25	3069725	Планетарная шестерня	3
26	2036832	Водило	1
27	4176070	Упорная пластина	1
29	4269480	Упорная пластина	6
30	4330377	Игольчатый подшипник	3
32	4337637	Палец	3
35	3069727	Солнечная шестерня	1
36	8050210	Трубка	1
37	94-2012	Пробка	1
60	8065302	Крышка	1
61	J011050	Болт с шайбой	8
62	94-2011	Пробка	1
100	4330218	Гидромотор	1
102	927488	Стопорное кольцо	1
104	4264452	Трубка	1
106	4255227	Трубка	1
107	4298608	Колпачок	1
108	3053093	Информационная табличка	1
109	M492564	Приводной винт	2
110	M341025	Болт с внутренним шестигранником	7
111	3074223	Указатель уровня	1
200	9148921	Механизм поворота	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX125WD-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
