087: Муфта топливный насос высокого давления — HITACHI EX125WD-5

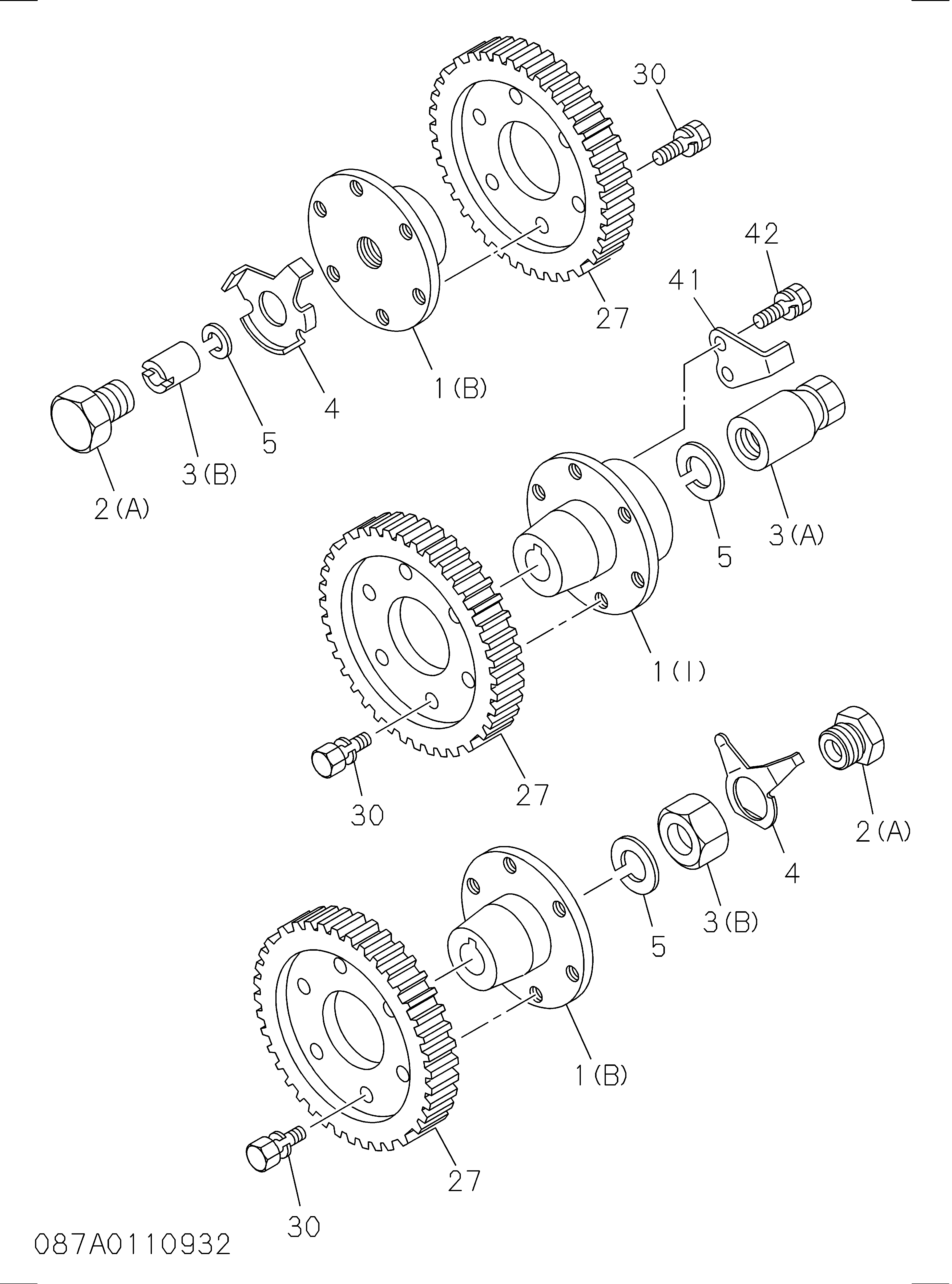

Заводская схема «087: Муфта топливный насос высокого давления» для HITACHI EX125WD-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001(A) | 1157810420 | Муфта впрыск насос привод | 1 |
| 001(C) | 1157810140 | Муфта впрыск насос привод | 1 |
| 001(D) | 1157810100 | Муфта впрыск насос привод | 1 |
| 001(E) | 1157810190 | Муфта впрыск насос привод | 1 |
| 001(F) | 1157810400 | Муфта впрыск насос привод | 1 |
| 001(F) | 1157810470 | Муфта впрыск насос привод | 1 |
| 002(B) | 1157891300 | Болт муфта крепление, впрыск насос | 1 |
| 002(B) | 1157891320 | Болт муфта крепление, впрыск насос | 1 |
| 003(B) | 1157890940 | Гайка муфта крепление, впрыск насос | 1 |
| 003(C) | 9884104700 | Гайка муфта крепление, впрыск насос | 1 |
| 003(D) | 1157891370 | Гайка муфта крепление, впрыск насос | 1 |
| 005 | 9884102640 | Шайба муфта крепление, впрыск насос | 1 |
| 005 | 8942265540 | Шайба муфта крепление, впрыск насос | 1 |
| 006(A) | 1157891340 | Муфта крестовина, впрыск насос привод | 1 |
| 006(B) | 1157891040 | Муфта крестовина, впрыск насос привод | 1 |
| 007 | 1157890650 | Пластина муфта, муфта боковой | 1 |
| 008 | 1157891200 | Болт пластина TO крестовина муфта | 2 |
| 009 | 1157891220 | Болт пластина TO муфта, впрыск насос | 2 |
| 010 | 1157890660 | Гайка пластина TO муфта, впрыск насос | 2 |
| 013 | 1157890650 | Пластина муфта, таймер боковой, впрыск насос | 1 |
| 014 | 1157891200 | Болт пластина TO крестовина муфта, таймер боковой | 2 |
| 016 | 1157840020 | Дисковый муфта, впрыск насос | 1 |
| 017 | 1157891290 | Болт дисковый TO муфта, впрыск насос | 2 |
| 019 | 1157299130 | Шайба PL, дисковый TO муфта, впрыск насос | 4 |
| 020 | 1157891310 | Болт муфта TO впрыск насос | 2 |
| 020 | 1157891190 | Болт муфта TO впрыск насос | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX125WD-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
