Шасси — HITACHI EX125WD-5

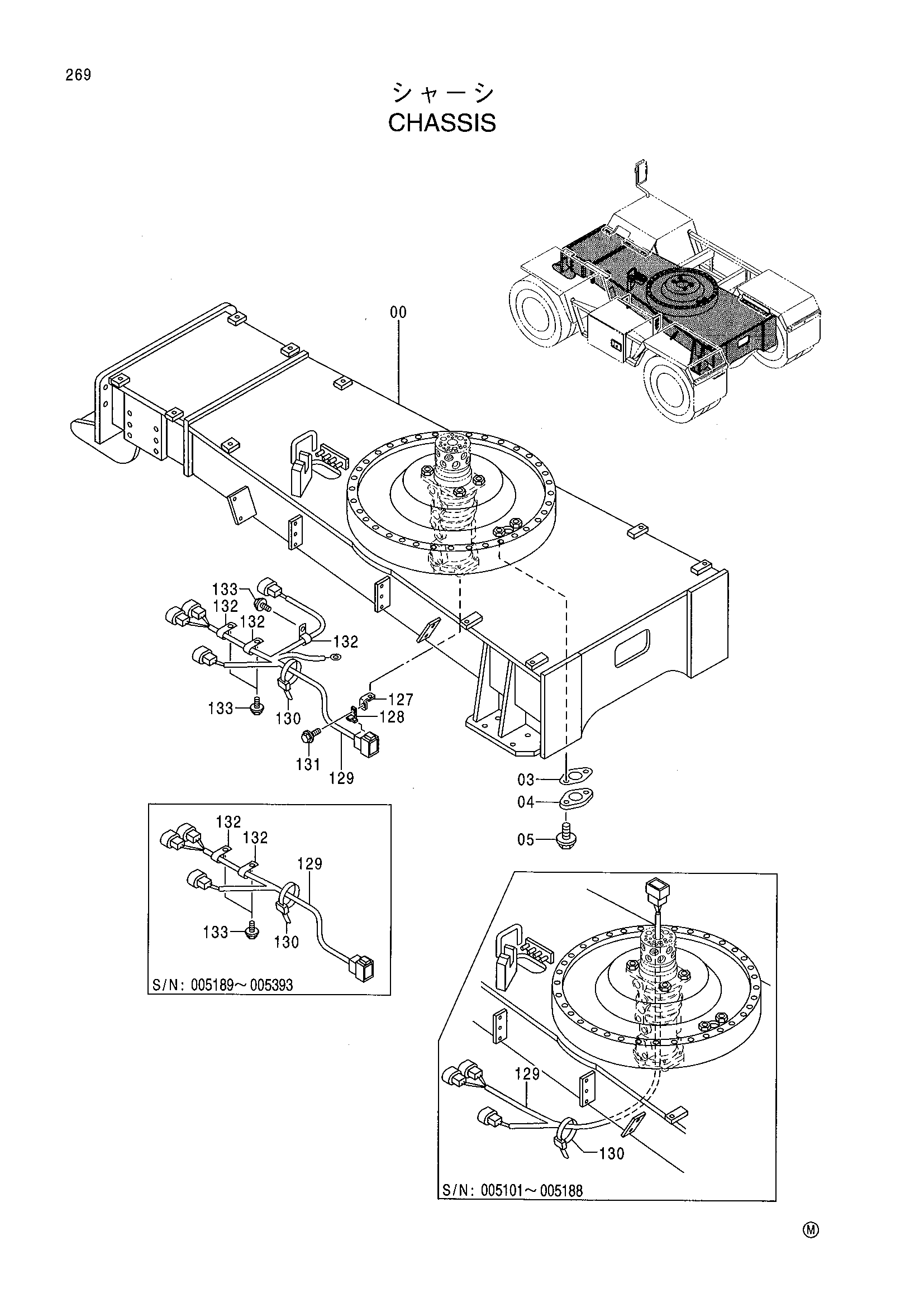

Заводская схема «Шасси» для HITACHI EX125WD-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6017971 | Рама шасси | 1 |
| 03 | 4272297 | Манжета | 1 |
| 04 | 4128863 | Пластина | 1 |
| 05 | J011025 | Болт с шайбой | 2 |
| 127 | 9754454 | Кронштейн | 1 |
| 128 | 4257159 | Кронштейн | 1 |
| 129 | 4427759 | Жгут проводов | 1 |
| 129 | 4434038 | Жгут проводов | 1 |
| 129 | 4459613 | Жгут проводов | 1 |
| 130 | 4055312 | Ленточный зажим | 3 |
| 131 | J011025 | Болт с шайбой | 1 |
| 132 | 4190261 | Зажим | 2 |
| 132 | 4190261 | Зажим | 3 |
| 133 | J011020 | Болт с шайбой | 2 |
| 133 | J011020 | Болт с шайбой | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX125WD-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
