Электрооборудование (E): 1 — HITACHI EX125WD-5

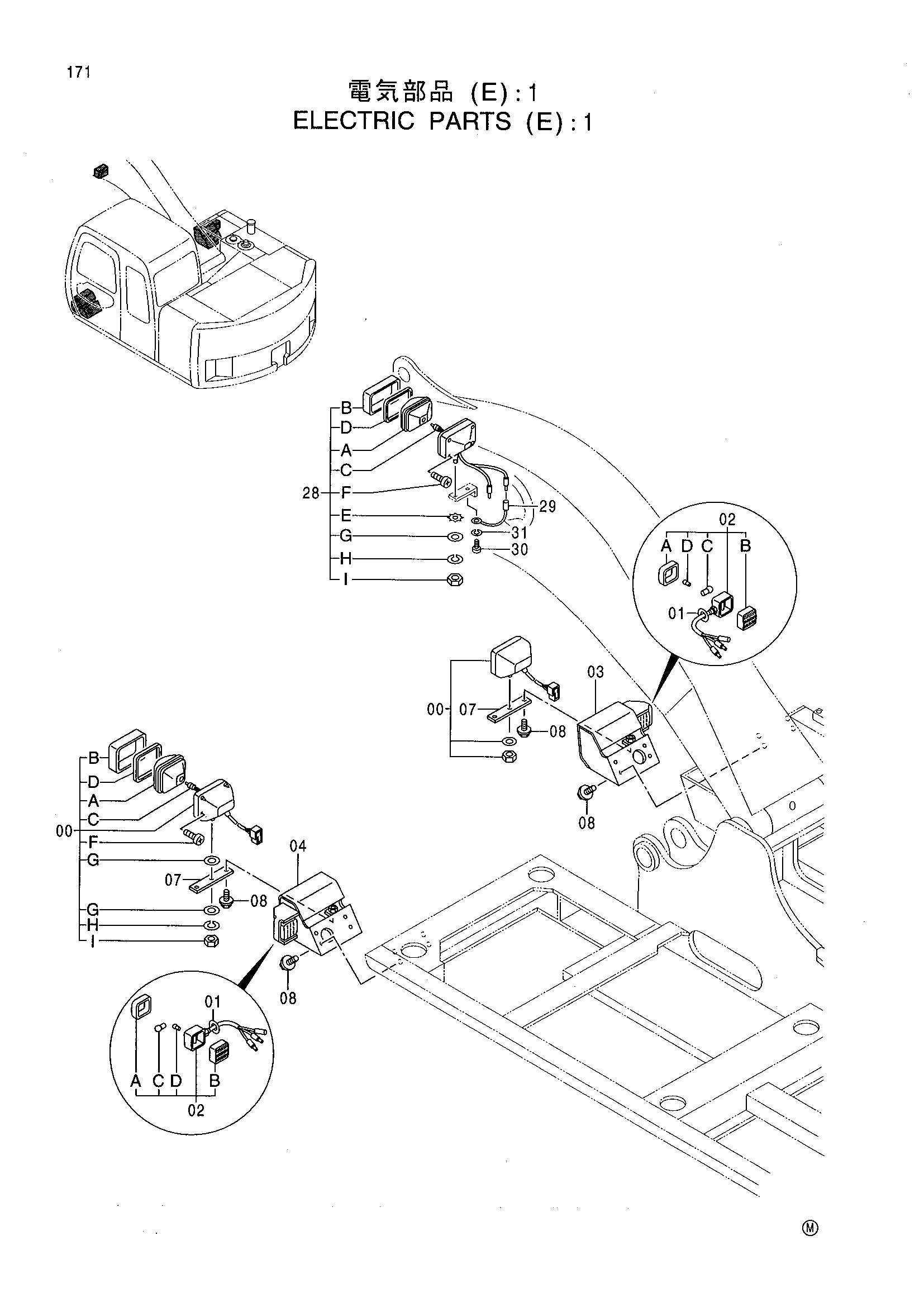

Заводская схема «Электрооборудование (E): 1» для HITACHI EX125WD-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4412295 | Фара | 2 |
| 00 | 4436232 | Фара | 2 |
| 00A | 4434678 | Ленс блок | 1 |
| 00B | 4326802 | Рама | 1 |
| 00C | 4434679 | Лампа(75/70W) | 1 |
| 00D | 4326803 | Прокладка | 1 |
| 00F | 4307027 | Винт | 4 |
| 00G | A590114 | Плоская шайба | 2 |
| 00H | A590914 | Пружинная шайба | 1 |
| 00I | J952014 | Гайка | 1 |
| 01 | J222016 | Шайба | 2 |
| 02 | 4303921 | Фонарь передний | 2 |
| 02A | 4244231 | Рассеиватель | 1 |
| 02B | 4244230 | Рассеиватель | 1 |
| 02C | 4229390 | Лампа(25W) | 1 |
| 02D | 4174816 | Лампа(12W) | 1 |
| 03 | 6018630 | Крышка | 1 |
| 04 | 6018631 | Крышка | 1 |
| 07 | 4415468 | Кронштейн | 2 |
| 08 | J021030 | Болт с шайбой | 12 |
| 28 | 4336570 замена: 4326800 | Фара | 1 |
| 28 | 4326800 | Фара | 1 |
| 28A | 4326801 | Ленс блок | 1 |
| 28B | 4326802 | Рама | 1 |
| 28C | 4285648 | Лампа | 1 |
| 28D | 4326803 | Прокладка | 1 |
| 28E | 4307026 | Шайба | 1 |
| 28F | 4307027 | Винт | 4 |
| 28G | A590114 | Плоская шайба | 1 |
| 28H | A590914 | Пружинная шайба | 1 |
| 28I | J952014 | Гайка | 1 |
| 29 | 4254604 | Жгут проводов | 1 |
| 30 | M430613 | Винт | 1 |
| 31 | A590906 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX125WD-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
