Кабина (2) — HITACHI EX125WD-5

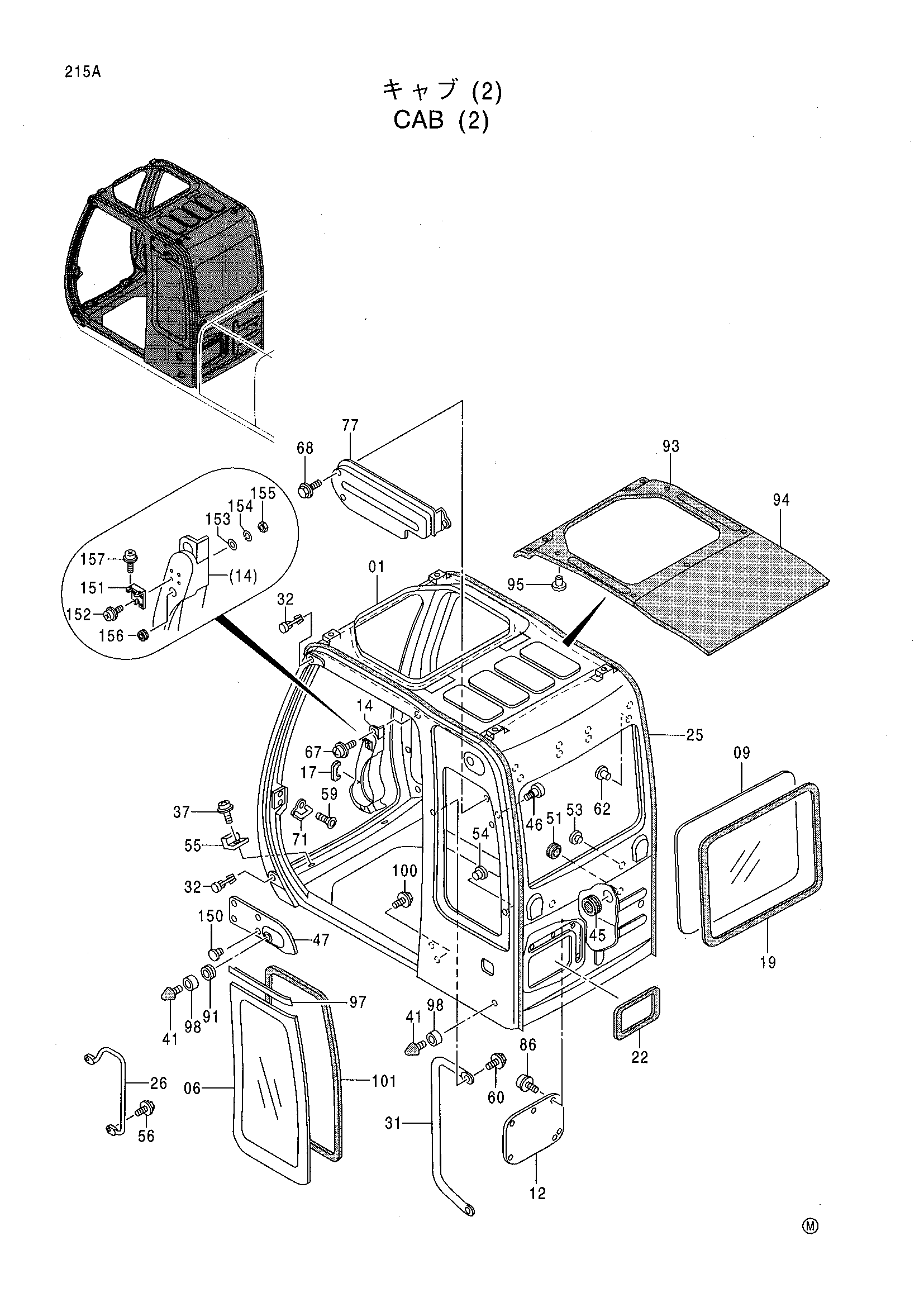

Заводская схема «Кабина (2)» для HITACHI EX125WD-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4369550	Кабина	1
06	4369556	Стекло	1
09	4369555	Стекло	1
12	4369570	Крышка	1
14	4434302	Крышка	1
17	4369566	Резиновая прокладка	1
19	4369554	Резиновая прокладка	1
22	4369585	Резиновая прокладка	1
25	4369574	Резиновая прокладка	1
26	4434303	Поручень	1
31	4369625	Поручень	1
32	4295858	Зажим	2
37	J680614	Винт с шайбой	2
41	4204586	Ограничитель	2
45	4369568	Буссинг резиновый	1
46	4295573	Крюк	1
47	4369557	Панель	1
51	4369569	Буссинг резиновый	1
53	4372087	Ограничитель резиновый	2
54	4369626	Буссинг резиновый	1
55	4369675	Резиновая прокладка	2
56	J021025	Болт с шайбой	2
59	4320163	Винт	2
60	4372219	Болт с шайбой	2
62	4372088	Зажим	8
67	J680614	Винт с шайбой	3
68	4372222	Болт с шайбой	3
71	4369627	Ответная планка	1
77	4369567	Крышка	1
86	J680620	Винт с шайбой	11
91	4372089	Резиновая втулка	1
93	4369552	Лист	1
94	4369551	Лист	1
95	4369614	Зажим	12
97	4369559	Резиновая прокладка	1
98	J217083	Плоская шайба	2
100	4320150	Болт	1
101	4400079	Резиновое уплотнение	1
150	4369659	Зажим	4
151	4434304	Кронштейн	1
152	J460308	Винт с шайбой	4
153	A590103	Плоская шайба	4
154	A590903	Пружинная шайба	4
155	M500303	Гайка	4
156	4207822	Резиновая втулка	1
157	J460312	Винт с шайбой	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX125WD-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
