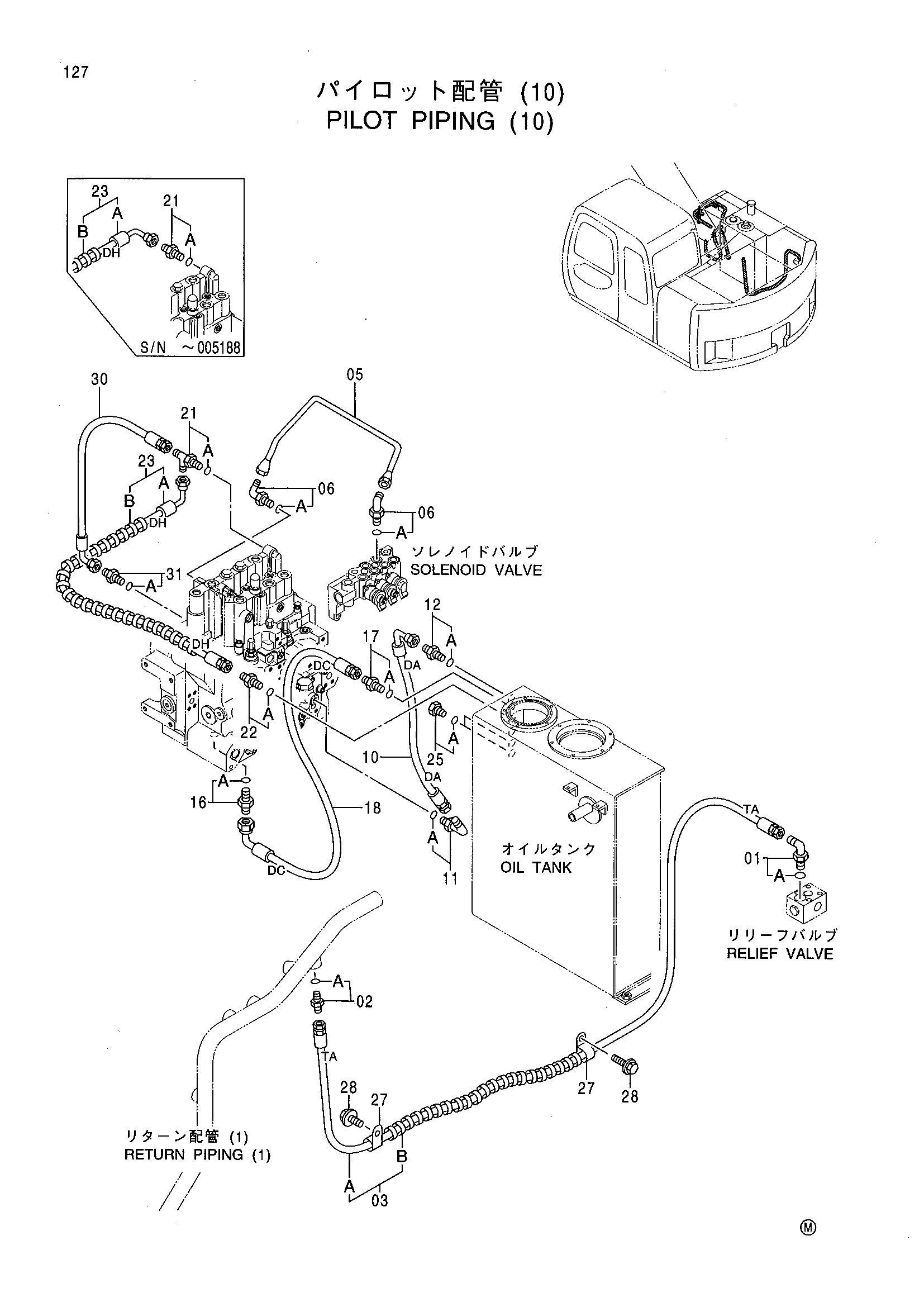

Пилотные гидролинии (10) — HITACHI EX125WD-5
Заводская схема «Пилотные гидролинии (10)» для HITACHI EX125WD-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4154672 | Угловой штуцер | 1 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 02 | 4210361 | Адаптер | 1 |
| 02A | 4506418 | Уплотнительное кольцо | 1 |
| 03 | 9184635 | Шланг в сборе | 1 |
| 03A | 4426805 | Шланг | 1 |
| 03B | 4327293 | Защитный кожух | 1 |
| 05 | 4413711 | Трубка | 1 |
| 06 | 4293950 | Угловой штуцер | 2 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4369077 | Шланг | 1 |
| 11 | 4154670 | Угловой штуцер | 1 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4200465 | Адаптер | 1 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4200467 | Адаптер | 1 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 4200466 | Адаптер | 1 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | 4369079 | Шланг | 1 |
| 21 | 4200467 | Адаптер | 1 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4239712 | Тройник | 1 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 4200466 | Адаптер | 1 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | 9184641 | Шланг в сборе | 1 |
| 23A | 4377928 | Шланг | 1 |
| 23B | 4327293 | Защитный кожух | 1 |
| 25 | 4092534 | Пробка | 2 |
| 25A | 4509180 | Уплотнительное кольцо | 1 |
| 27 | 4190274 | Зажим | 2 |
| 28 | J011020 | Болт с шайбой | 2 |
| 30 | 4332939 | Шланг | 1 |
| 31 | 4200465 | Адаптер | 1 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX125WD-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
