Пилотные гидролинии (4) — HITACHI EX125WD-5

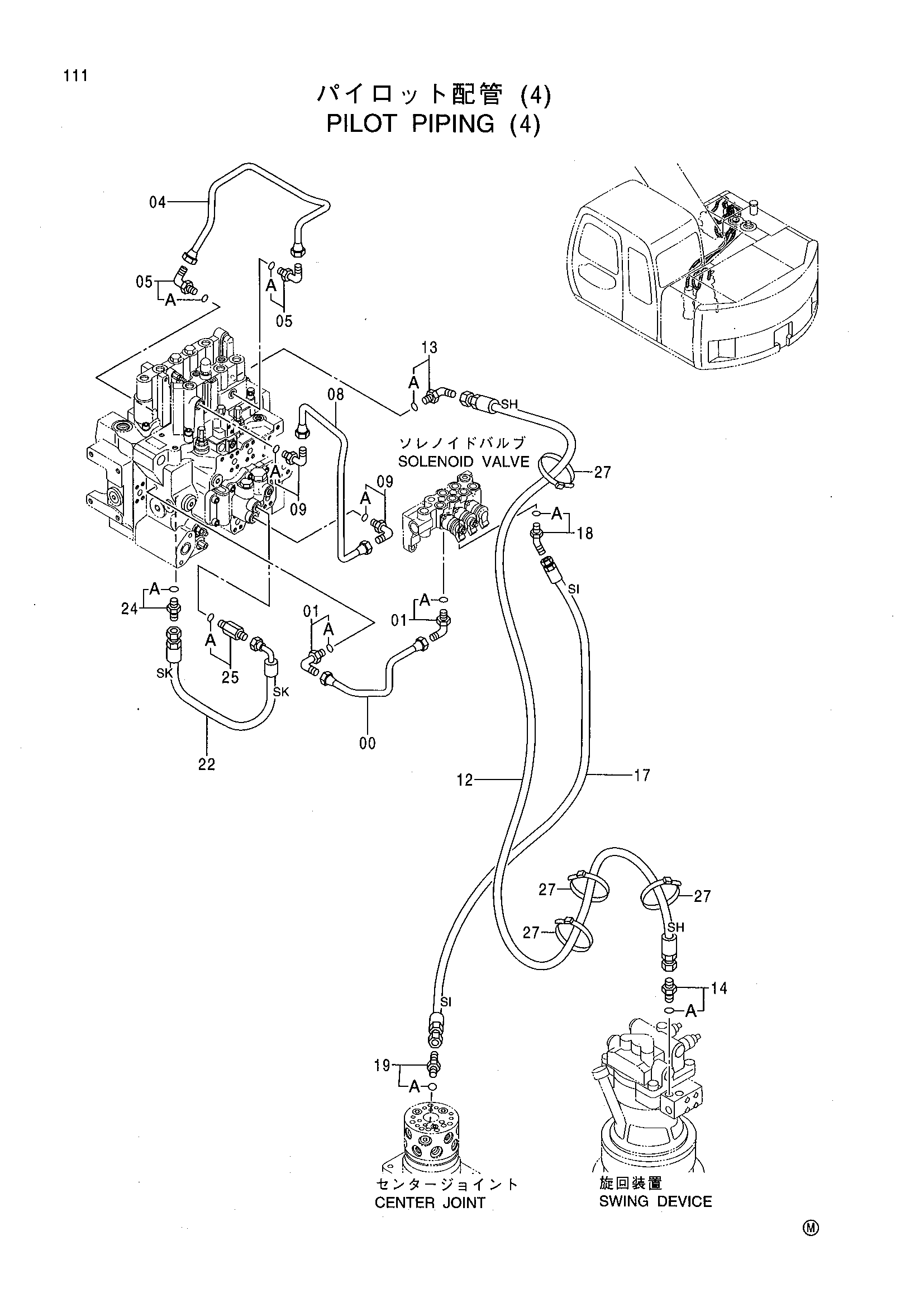

Заводская схема «Пилотные гидролинии (4)» для HITACHI EX125WD-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4348612 | Трубка | 1 |
| 01 | 4293950 | Угловой штуцер | 2 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 3084715 | Трубка | 1 |
| 05 | 4293950 | Угловой штуцер | 2 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4350072 | Трубка | 1 |
| 09 | 4293950 | Угловой штуцер | 2 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4413924 | Шланг | 1 |
| 13 | 4154670 | Угловой штуцер | 1 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4200465 | Адаптер | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 4413930 | Шланг | 1 |
| 18 | 4200472 | Угловой штуцер | 1 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 4200466 | Адаптер | 1 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | 4366273 | Шланг | 1 |
| 24 | 4200468 | Адаптер | 1 |
| 24A | 4509180 | Уплотнительное кольцо | 1 |
| 25 | 4270517 | Адаптер | 1 |
| 25A | 957366 | Уплотнительное кольцо | 1 |
| 27 | 4055312 | Ленточный зажим | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX125WD-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
