Топливные трубопроводы — HITACHI EX125WD-5

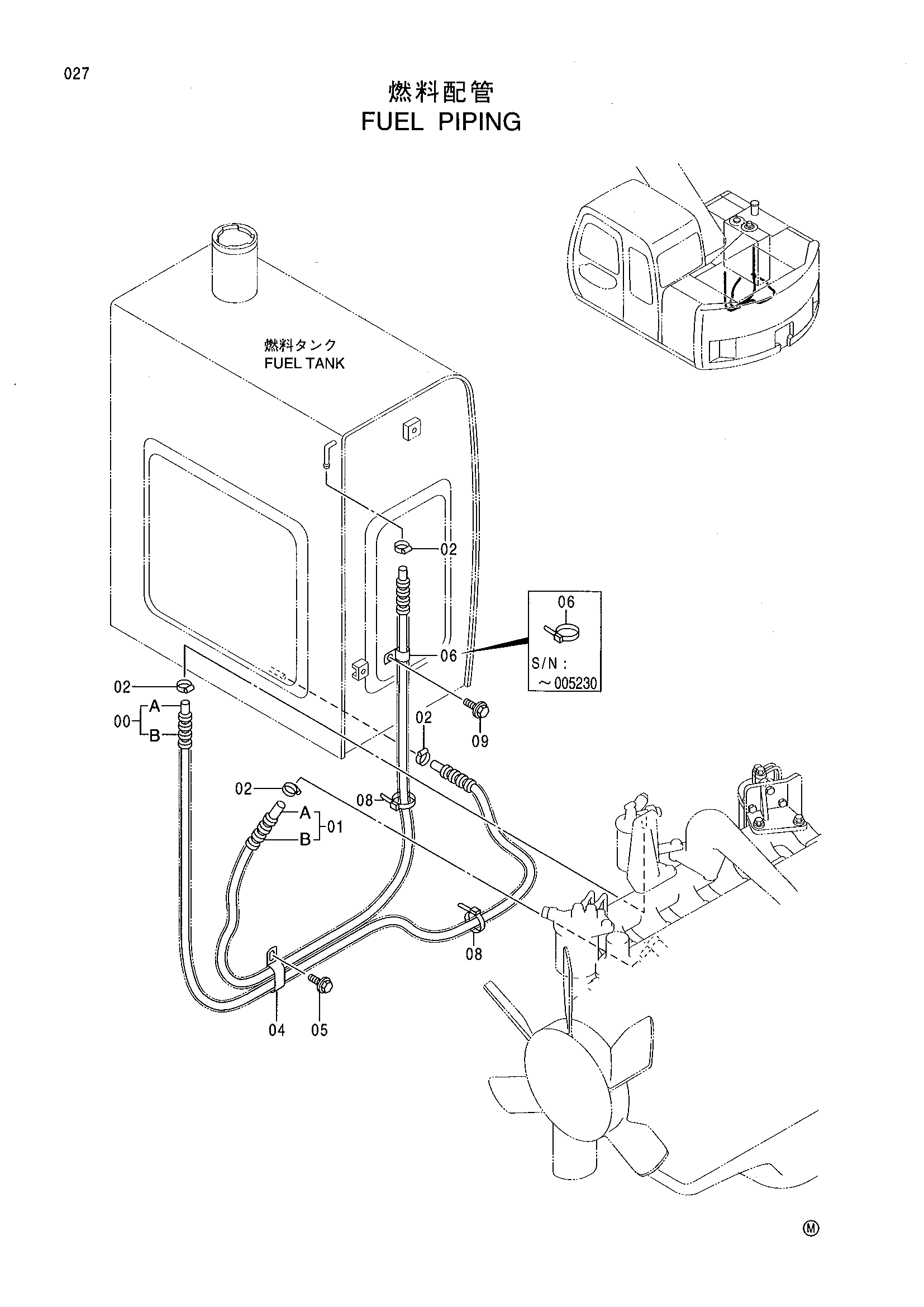

Заводская схема «Топливные трубопроводы» для HITACHI EX125WD-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9161904 | Топливный шланг | 1 |
| 00A | 4332701 | Топливный шланг | 1 |
| 00B | 4297820 | Трубка | 1 |
| 01 | 9147366 | Топливный шланг | 1 |
| 01A | 4333976 | Топливный шланг | 1 |
| 01B | 4334185 | Трубка | 1 |
| 02 | 4514700 | Зажим шланг | 4 |
| 04 | 4192034 | Зажим | 1 |
| 05 | J011020 | Болт с шайбой | 1 |
| 06 | 4055312 | Ленточный зажим | 1 |
| 06 | 4190263 | Зажим | 1 |
| 08 | 4055312 | Ленточный зажим | 2 |
| 09 | J011020 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX125WD-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
