Пилотные гидролинии (гидромолот и гидроножницы) — HITACHI EX125WD-5

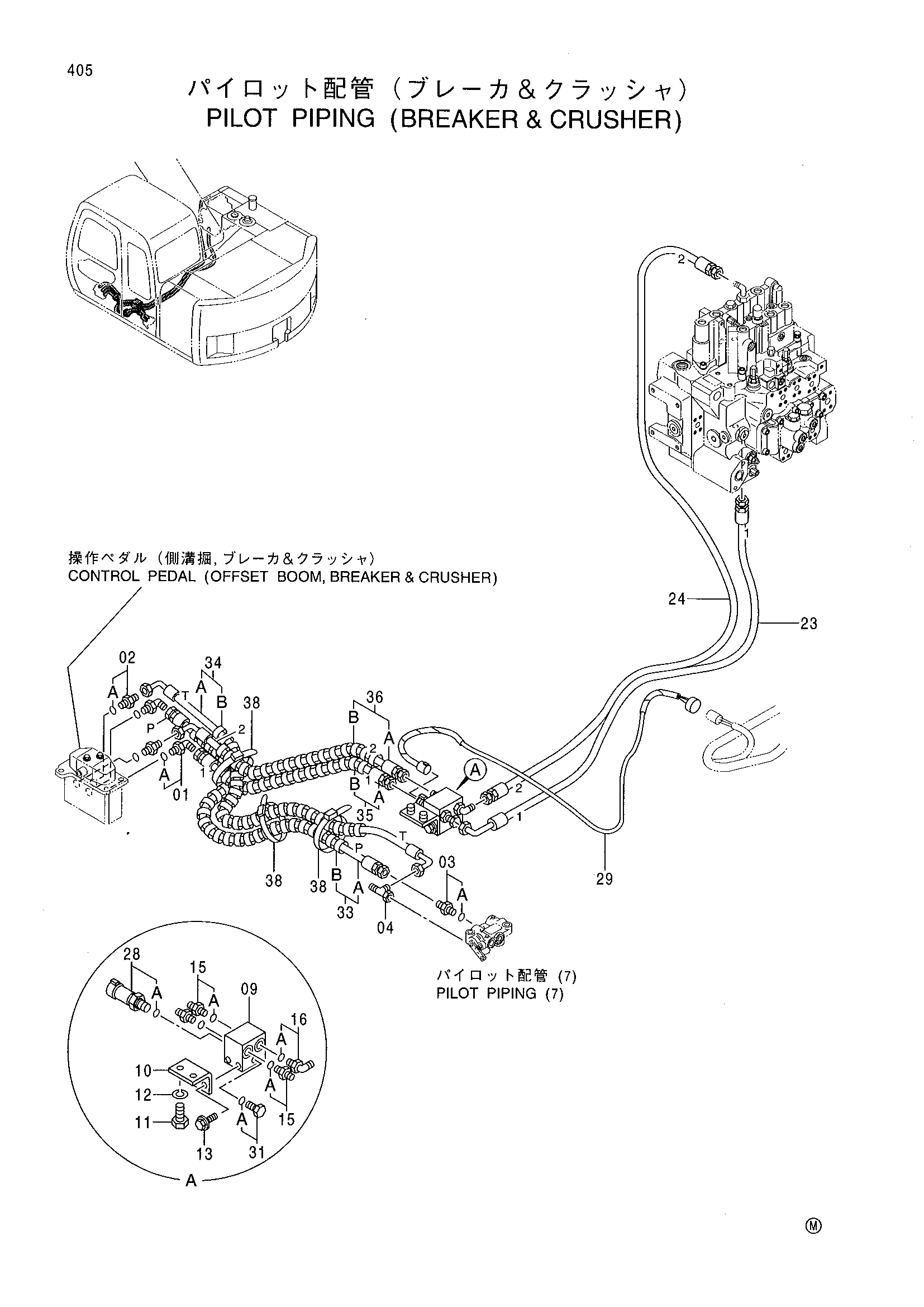

Заводская схема «Пилотные гидролинии (гидромолот и гидроножницы)» для HITACHI EX125WD-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4156434 | Угловой штуцер | 2 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | 4200467 | Адаптер | 2 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | 4261938 | Фильтр | 1 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | 4246672 | Соединительный штуцер | 1 |
| 09 | 4330230 | Челночный клапан | 1 |
| 10 | 4421063 | Кронштейн | 1 |
| 11 | J901020 | Болт | 2 |
| 12 | A590910 | Пружинная шайба | 2 |
| 13 | J010816 | Болт с шайбой | 2 |
| 15 | 4200466 | Адаптер | 3 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 4154671 | Угловой штуцер | 1 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | 4429346 | Шланг | 1 |
| 24 | 4429347 | Шланг | 1 |
| 28 | 4332040 | Датчик давления | 1 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 29 | 4426567 | Жгут проводов | 1 |
| 31 | 4093624 | Пробка | 1 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
| 33 | 9185594 | Шланг в сборе | 1 |
| 33A | 4429342 | Шланг | 1 |
| 33B | 4327293 | Защитный кожух | 1 |
| 34 | 9185595 | Шланг в сборе | 1 |
| 34A | 4429343 | Шланг | 1 |
| 34B | 4327293 | Защитный кожух | 1 |
| 35 | 9185596 | Шланг в сборе | 1 |
| 35A | 4429344 | Шланг | 1 |
| 35B | 4327293 | Защитный кожух | 1 |
| 36 | 9185597 | Шланг в сборе | 1 |
| 36A | 4429345 | Шланг | 1 |
| 36B | 4327293 | Защитный кожух | 1 |
| 38 | 4055312 | Ленточный зажим | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX125WD-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
