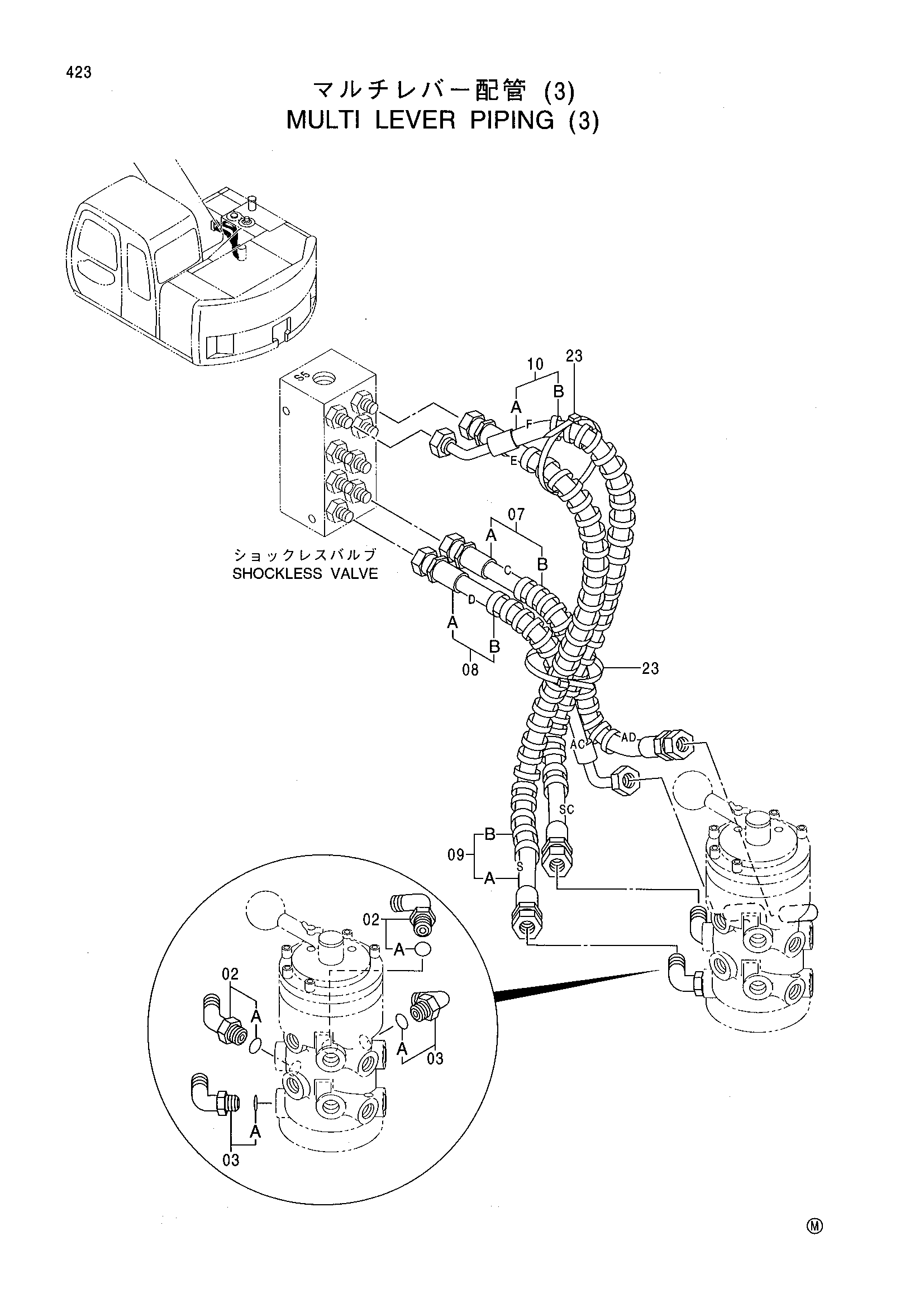

Многофункциональный рычаг трубопроводы (3) — HITACHI EX125WD-5
Заводская схема «Многофункциональный рычаг трубопроводы (3)» для HITACHI EX125WD-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4190244 | Угловой штуцер | 2 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | 4154671 | Угловой штуцер | 2 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 9185613 | Шланг в сборе | 1 |
| 07A | 4428965 | Шланг | 1 |
| 07B | 4427293 | Защитный кожух | 1 |
| 08 | 9185614 | Шланг в сборе | 1 |
| 08A | 4428966 | Шланг | 1 |
| 08B | 4327293 | Защитный кожух | 1 |
| 09 | 9185615 | Шланг в сборе | 1 |
| 09A | 4428967 | Шланг | 1 |
| 09B | 4327293 | Защитный кожух | 1 |
| 10 | 9185616 | Шланг в сборе | 1 |
| 10A | 4428968 | Шланг | 1 |
| 10B | 4427293 | Защитный кожух | 1 |
| 23 | 4055312 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX125WD-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
