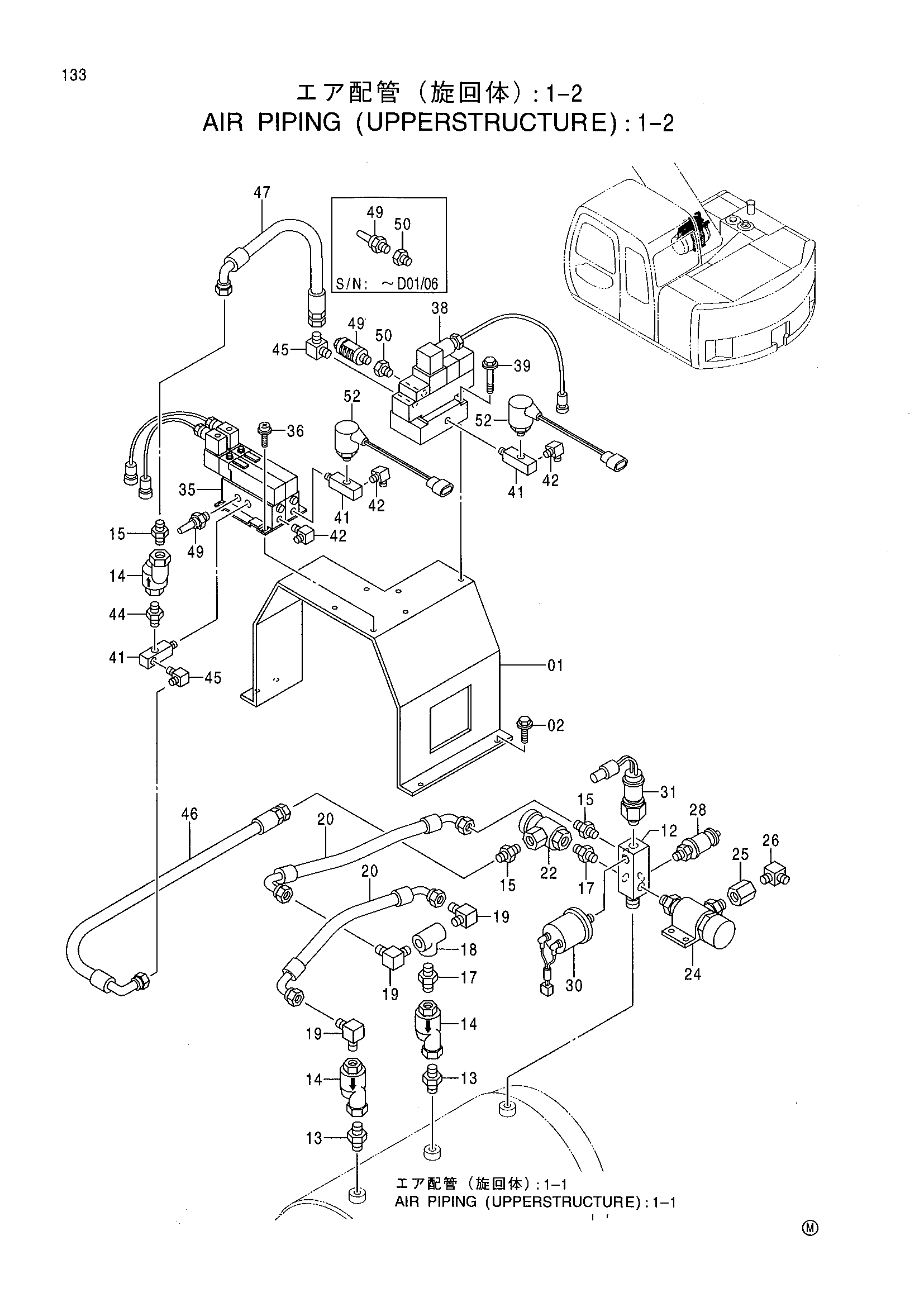

Воздушный трубопроводы (верхняя платформа): 1-2 — HITACHI EX125WD-5
Заводская схема «Воздушный трубопроводы (верхняя платформа): 1-2» для HITACHI EX125WD-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7035893 | Кронштейн | 1 |
| 02 | J021030 | Болт с шайбой | 4 |
| 12 | 4413084 | Адаптер | 1 |
| 13 | 94-1902 | Адаптер | 2 |
| 14 | 986953 | Обратный клапан | 3 |
| 15 | 4215650 | Адаптер | 3 |
| 17 | 94-1702 | Адаптер | 2 |
| 18 | 94-0661 | Тройник | 1 |
| 19 | 4154657 | Угловой штуцер | 3 |
| 20 | 4224417 | Шланг | 2 |
| 22 | 4216549 | Клапан | 1 |
| 24 | 4262727 | Регулятор | 1 |
| 25 | 94-0676 | Разъём S | 1 |
| 26 | 4182734 | Угловой штуцер | 1 |
| 28 | 986952 | Клапан защитный | 1 |
| 30 | 4264882 | Датчик прес | 1 |
| 31 | 4206449 | Выключатель прес | 1 |
| 35 | 4172139 | Электромагнитный клапан | 1 |
| 36 | J460520 | Винт с шайбой | 4 |
| 38 | 4151536 замена: 4453817 | Электромагнитный клапан | 1 |
| 38 | 4453817 | Электромагнитный клапан | 1 |
| 39 | J010645 | Болт с шайбой | 2 |
| 41 | 4413085 | Адаптер | 3 |
| 42 | 4154656 | Угловой штуцер | 3 |
| 44 | 94-1901 | Адаптер | 1 |
| 45 | 4215652 | Угловой штуцер | 2 |
| 46 | 4216435 | Шланг | 1 |
| 47 | 4313026 | Шланг | 1 |
| 49 | 4168366 замена: 4461962 | Глушитель | 2 |
| 49 | 4461962 | Глушитель | 2 |
| 50 | 94-1601 | Переходник | 1 |
| 52 | 4266086 | Датчик давления | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX125WD-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
