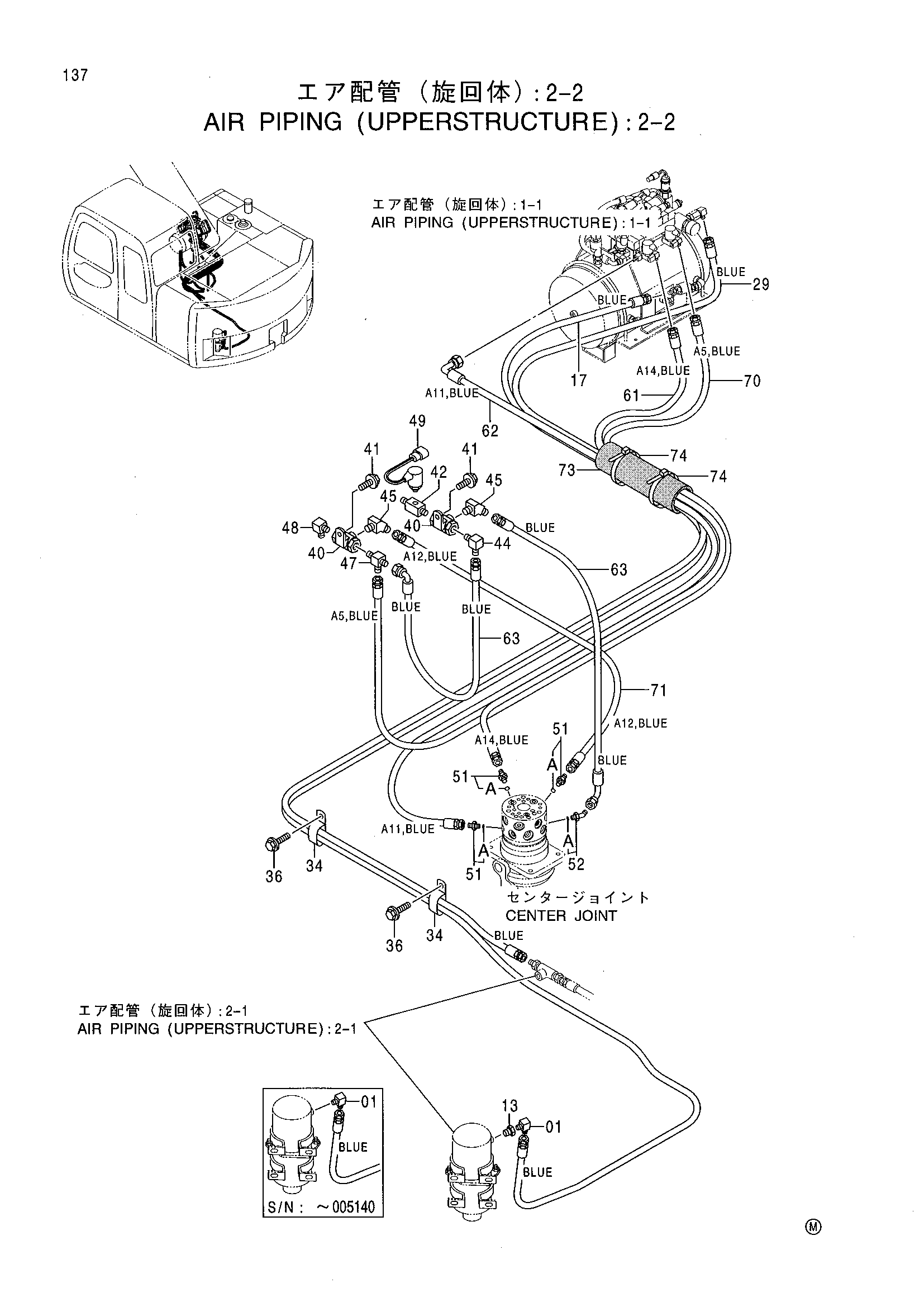

Воздушный трубопроводы (верхняя платформа): 2-2 — HITACHI EX125WD-5
Заводская схема «Воздушный трубопроводы (верхняя платформа): 2-2» для HITACHI EX125WD-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4207744 замена: 4154657 | Угловой штуцер | 1 |
| 01 | 4207744 замена: 94-1602 | Угловой штуцер | 1 |
| 01 | 4154657 | Угловой штуцер | 1 |
| 13 | 94-1602 | Переходник | 1 |
| 17 | 4415154 | Шланг | 1 |
| 29 | 4430493 | Шланг | 1 |
| 34 | 4190282 | Зажим | 2 |
| 36 | J011020 | Болт с шайбой | 2 |
| 40 | 4415046 | Обратный клапан | 2 |
| 41 | J010820 | Болт с шайбой | 2 |
| 42 | 4232145 | Адаптер | 1 |
| 44 | 4154656 | Угловой штуцер | 1 |
| 45 | 4154655 | Угловой штуцер | 2 |
| 47 | 4252159 | Тройник | 1 |
| 48 | 4154656 | Угловой штуцер | 1 |
| 49 | 4266086 | Датчик давления | 1 |
| 51 | 4200465 | Адаптер | 3 |
| 51A | 957366 | Уплотнительное кольцо | 1 |
| 52 | 4193826 | Угловой штуцер | 1 |
| 52A | 957366 | Уплотнительное кольцо | 1 |
| 61 | 4415082 | Шланг | 1 |
| 62 | 4415083 | Шланг | 1 |
| 63 | 4430513 | Шланг | 2 |
| 70 | 4426826 | Шланг | 1 |
| 71 | 4426811 | Шланг | 1 |
| 73 | 4219918 | Резиновая втулка | 1 |
| 74 | 4121859 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX125WD-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
