Гидрораспределитель детали (отвал) — HITACHI EX125WD-5

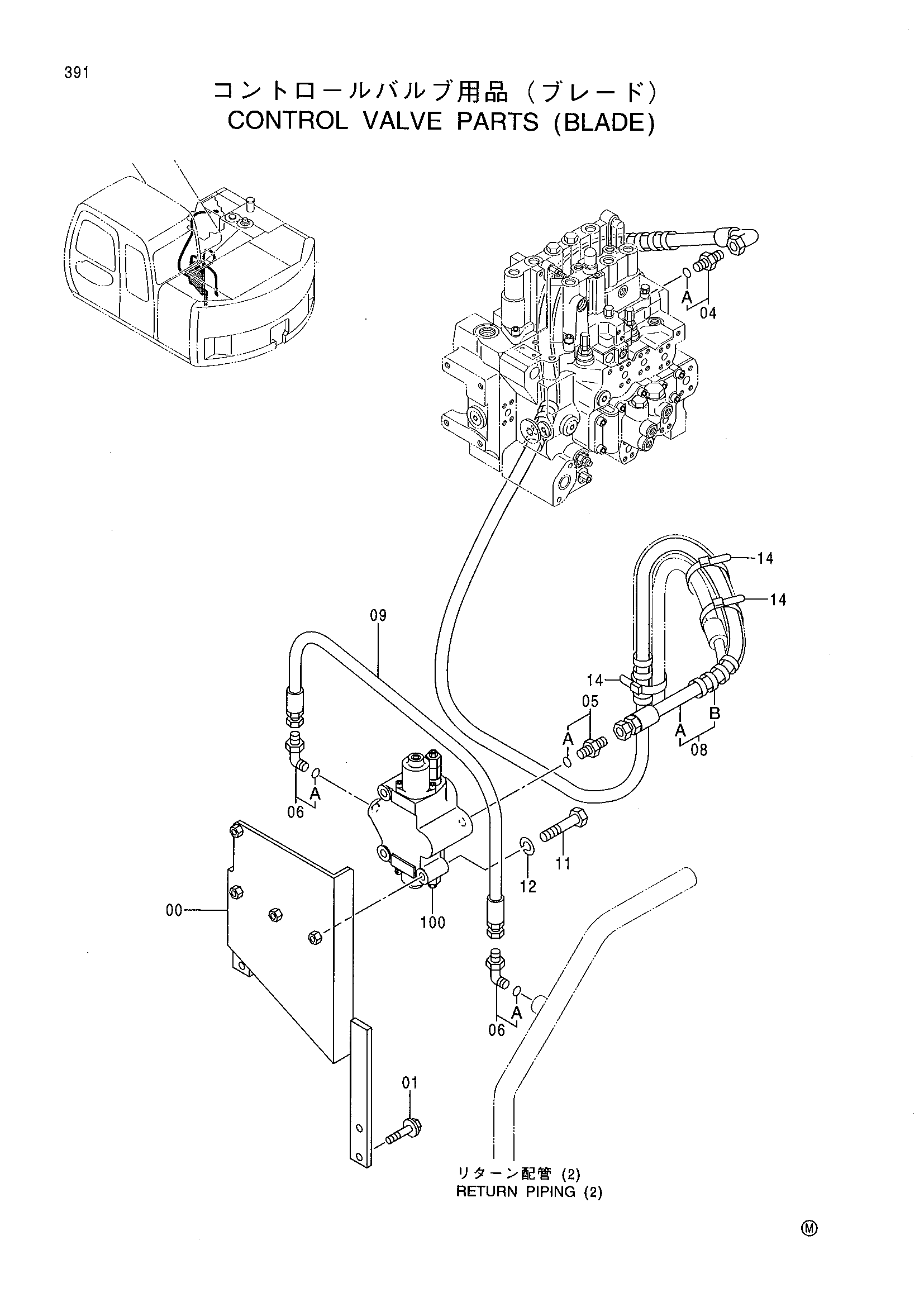

Заводская схема «Гидрораспределитель детали (отвал)» для HITACHI EX125WD-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8075440 | Кронштейн | 1 |
| 01 | J021040 | Болт с шайбой | 4 |
| 04 | 4198407 | Адаптер | 1 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 4189602 | Адаптер | 1 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | 4200580 | Угловой штуцер | 2 |
| 06A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | 9184842 | Шланг в сборе | 1 |
| 08A | 4416108 | Шланг | 1 |
| 08B | 4327294 | Защитный кожух | 2 |
| 09 | 4311795 | Шланг | 1 |
| 11 | J921280 | Болт | 3 |
| 12 | A590912 | Пружинная шайба | 3 |
| 14 | 4055312 | Ленточный зажим | 3 |
| 100 | 4429301 | Гидрораспределитель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX125WD-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
