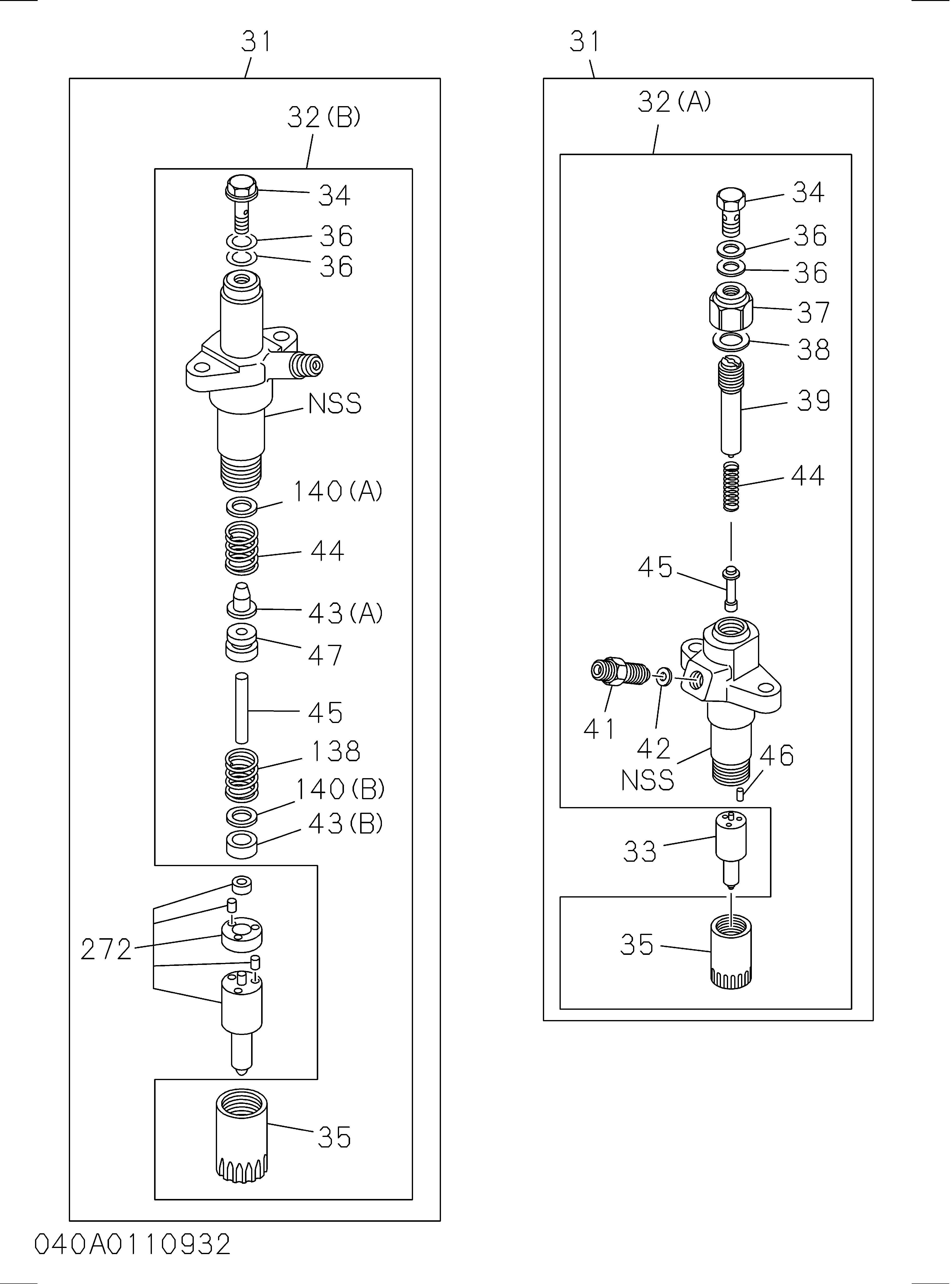

040: Система впрыска топлива — HITACHI EX125WD-5
Заводская схема «040: Система впрыска топлива» для HITACHI EX125WD-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001(B) | 1156033260 | Насос в сборе впрыск | 1 |
| 001(B) | 1156033350 | Насос в сборе впрыск | 1 |
| 001(B) | 1156033380 | Насос в сборе впрыск | 1 |
| 001(B) | 1156035070 | Насос в сборе впрыск | 1 |
| 002 | 0108108750 | Болт впрыск насос | 4 |
| 004(A) | 9098519340 | Шайба впрыск насос | 4 |
| 006 | 9197511041 | Кронштейн впрыск насос TO C/BL | 1 |
| 006 | 1197511651 | Кронштейн впрыск насос TO C/BL | 1 |
| 007(A) | 0108060800 | Болт впрыск насос кронштейн | 2 |
| 007(A) | 0108560800 | Болт впрыск насос кронштейн | 2 |
| 007(B) | 0500410400 | Болт впрыск насос кронштейн | 2 |
| 007(B) | 0505410400 | Болт впрыск насос кронштейн | 2 |
| 011(A) | 9098518660 | Шайба впрыск насос кронштейн | 2 |
| 015(B) | 9813800593 | Муфта в сборе впрыск насос | 1 |
| 015(C) | 1157801950 | Муфта в сборе впрыск насос | 1 |
| 015(C) | 1157801360 | Муфта в сборе впрыск насос | 1 |
| 015(D) | 1157801750 | Муфта в сборе впрыск насос | 1 |
| 015(D) | 1157801960 | Муфта в сборе впрыск насос | 1 |
| 016(A) | 1154160110 | Трубка впрыск NO.1 | 1 |
| 017(A) | 1154160120 | Трубка впрыск NO.2 | 1 |
| 018(A) | 1154160130 | Трубка впрыск NO.3 | 1 |
| 019(A) | 1154160140 | Трубка впрыск NO.4 | 1 |
| 020(A) | 1154160150 | Трубка впрыск NO.5 | 1 |
| 021(A) | 1154160160 | Трубка впрыск NO.6 | 1 |
| 031 | 1153003310 | Форсунка в сборе впрыск | 6 |
| 032(A) | 8970161471 | Держатель в сборе форсунка | 6 |
| 033 | 1153112630 | Форсунка впрыск | 6 |
| 034 | 1153390090 | Болт проушина, форсунка держатель | 6 |
| 035 | 1153320170 | Гайка форсунка RET, форсунка держатель | 6 |
| 036 | 1153390100 | Прокладка обратный трубка, форсунка держатель | 12 |
| 036 | 1096300820 | Прокладка обратный трубка, форсунка держатель | 12 |
| 037 | 5153320060 | Гайка колпачок, форсунка держатель | 6 |
| 037 | 5153320060 | Гайка колпачок, форсунка держатель | 6 |
| 038 | 5153390600 | Прокладка колпачок гайка, форсунка держатель | 6 |
| 039 | 8941695030 | Винт ADJ, форсунка пружина, форсунка держатель | 6 |
| 039 | 8941695030 | Винт ADJ, форсунка пружина, форсунка держатель | 6 |
| 041 | 8943203080 | Разъём топливный INL, форсунка держатель | 6 |
| 042 | 5153390030 | Прокладка INL разъём, форсунка держатель | 6 |
| 044 | 5153430050 | Пружина форсунка, форсунка держатель | 6 |
| 045 | 8941695020 | Шток пусх, форсунка держатель | 6 |
| 045 | 8941695020 | Шток пусх, форсунка держатель | 6 |
| 054 | 9153390510 | Крышка пыль, форсунка держатель | 6 |
| 060 | 9091505080 | Шайба форсунка держатель | 12 |
| 060 | 0915105080 | Шайба форсунка держатель | 12 |
| 062 | 9091104080 | Гайка форсунка держатель | 12 |
| 062 | 0911105080 | Гайка форсунка держатель | 12 |
| 066 | 5153150030 | Прокладка впрыск форсунка | 6 |
| 098 | 9154196130 | Зажим "A", впрыск трубка | 4 |
| 099 | 9098025390 | Болт зажим, впрыск, трубка | 4 |
| 114 | 9154196120 | Зажим впрыск трубка | 4 |
| 115 | 9154196140 | Зажим "B", впрыск трубка | 4 |
| 133 | 1154124711 | Трубка впрыск форсунка леак OFF | 1 |
| 133 | 1154124711 | Трубка впрыск форсунка леак OFF | 1 |
| 134 | 1096750371 | Болт соединение, леак OFF трубка | 1 |
| 135 | 1096300820 | Прокладка соединение болт, леак OFF трубка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX125WD-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
