Рулевое управление трубопроводы (водило) — HITACHI EX125WD-5

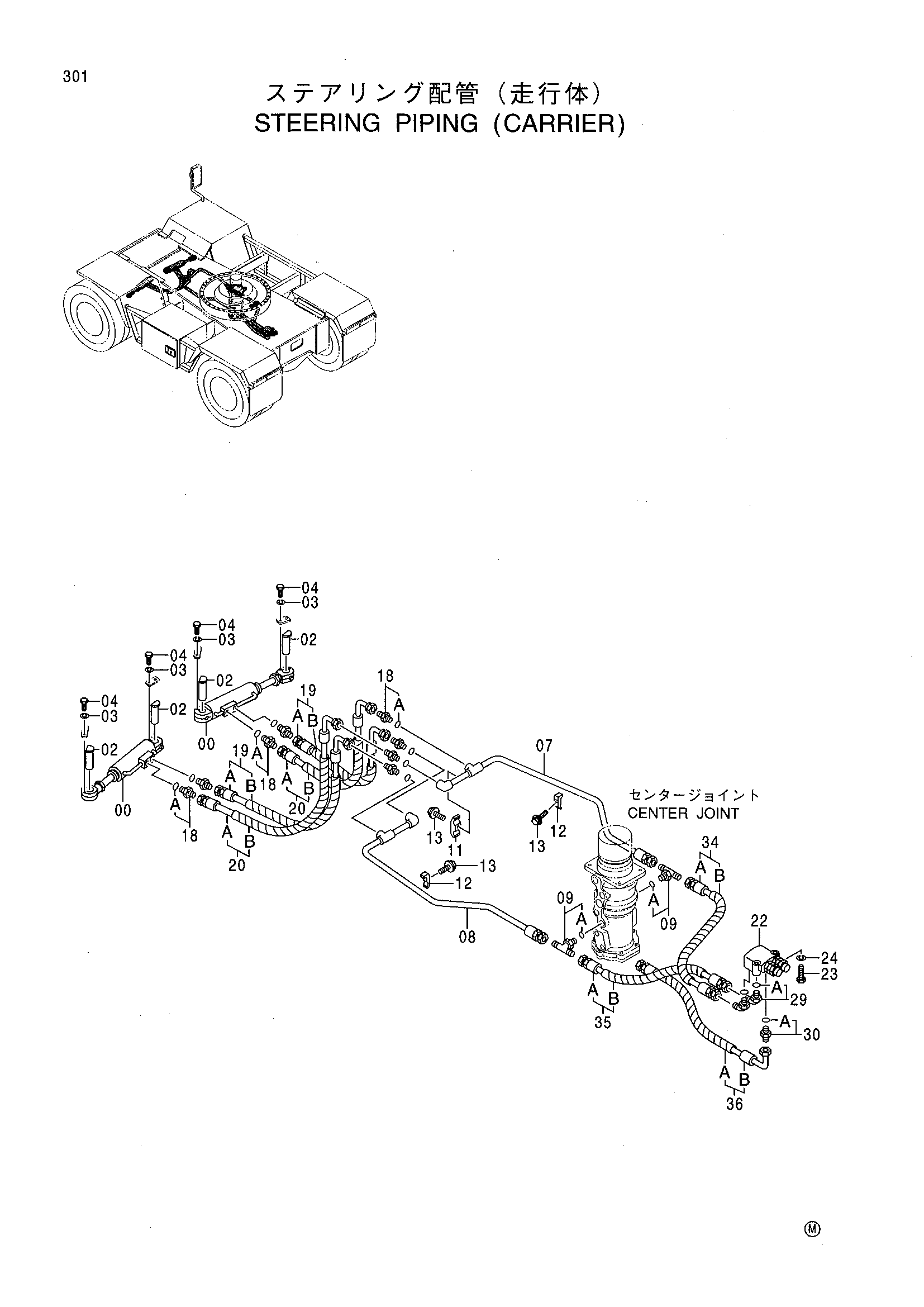

Заводская схема «Рулевое управление трубопроводы (водило)» для HITACHI EX125WD-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4382268 | Гидроцилиндр рулевого управления | 2 |
| 02 | 4265918 | Палец | 4 |
| 03 | A590908 | Пружинная шайба | 8 |
| 04 | M220820 | Болт | 8 |
| 07 | 8074722 | Трубка | 1 |
| 08 | 8074721 | Трубка | 1 |
| 09 | 4208472 | Тройник | 2 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4189858 | Хомут трубки | 1 |
| 12 | 4190124 | Хомут трубки | 2 |
| 13 | J011240 | Болт с шайбой | 3 |
| 18 | 4200466 | Адаптер | 8 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | 9184910 | Шланг в сборе | 2 |
| 19A | 4266252 | Шланг | 1 |
| 19B | 4327294 | Защитный кожух | 1 |
| 20 | 9184911 | Шланг в сборе | 2 |
| 20A | 4314683 | Шланг | 1 |
| 20B | 4327294 | Защитный кожух | 1 |
| 22 | 4207573 | Предохранительный клапан | 1 |
| 23 | M210856 | Болт | 2 |
| 24 | A590908 | Пружинная шайба | 2 |
| 29 | 4154671 | Угловой штуцер | 2 |
| 29A | 4509180 | Уплотнительное кольцо | 1 |
| 30 | 4200466 | Адаптер | 1 |
| 30A | 4509180 | Уплотнительное кольцо | 1 |
| 34 | 9184912 | Шланг в сборе | 1 |
| 34A | 4327801 | Шланг | 1 |
| 34B | 4327294 | Защитный кожух | 1 |
| 35 | 9184913 | Шланг в сборе | 1 |
| 35A | 4300009 | Шланг | 1 |
| 35B | 4327294 | Защитный кожух | 1 |
| 36 | 9184914 | Шланг в сборе | 1 |
| 36A | 4313339 | Шланг | 1 |
| 36B | 4327294 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX125WD-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
