Облицовка (4) — HITACHI EX125WD-5

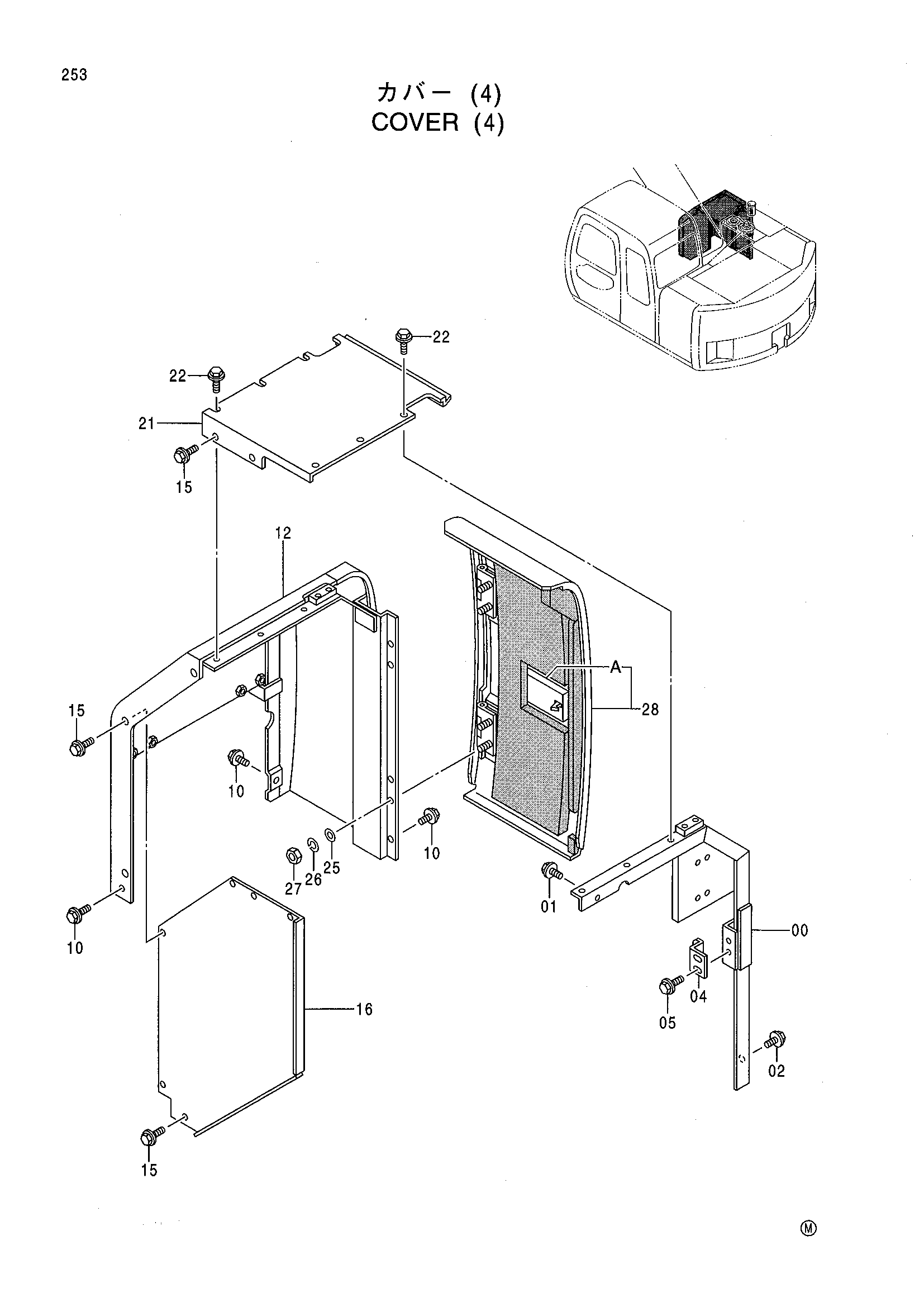

Заводская схема «Облицовка (4)» для HITACHI EX125WD-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7036088 | Опора | 1 |
| 01 | J021025 | Болт с шайбой | 1 |
| 02 | J021030 | Болт с шайбой | 1 |
| 04 | 4415098 | Ограничитель | 1 |
| 05 | J031030 | Болт с шайбой | 2 |
| 10 | J021030 | Болт с шайбой | 3 |
| 12 | 6018574 | Крышка | 1 |
| 15 | J031030 | Болт с шайбой | 6 |
| 16 | 8076100 | Крышка | 1 |
| 21 | 3086832 | Крышка | 1 |
| 22 | J031030 | Болт с шайбой | 6 |
| 25 | A590110 | Плоская шайба | 4 |
| 26 | A590910 | Пружинная шайба | 4 |
| 27 | J950010 | Гайка | 4 |
| 28 | 7037014 | Дверь | 1 |
| 28A | 4361766 замена: 4361768 | Дверь блокировка | 1 |
| 28A | 4361768 | Дверь блокировка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX125WD-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
