Пилотные гидролинии (аутригер): 1 — HITACHI EX125WD-5

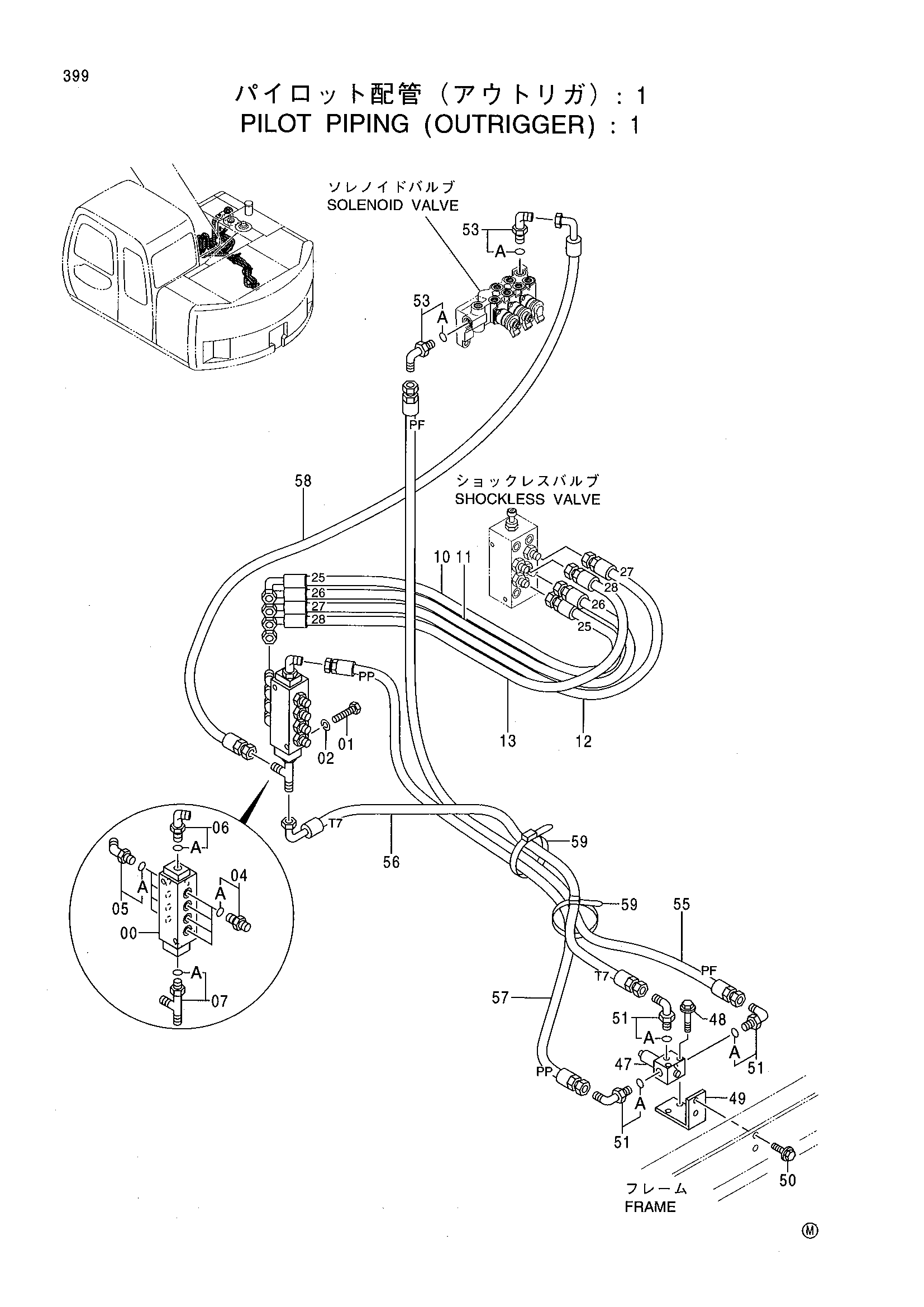

Заводская схема «Пилотные гидролинии (аутригер): 1» для HITACHI EX125WD-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4353232 | Гидрораспределитель | 1 |
| 01 | J900880 | Болт | 2 |
| 02 | A590908 | Пружинная шайба | 2 |
| 04 | 4200467 | Адаптер | 4 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4200472 | Угловой штуцер | 4 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4154670 | Угловой штуцер | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4203171 | Тройник | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4428301 | Шланг | 1 |
| 11 | 4416101 | Шланг | 1 |
| 12 | 4416102 | Шланг | 1 |
| 13 | 4416103 | Шланг | 1 |
| 47 | 4261289 | Клапан SOL | 1 |
| 48 | J010865 | Болт с шайбой | 2 |
| 49 | 9752186 | Кронштейн | 1 |
| 50 | J011030 | Болт с шайбой | 2 |
| 51 | 4154670 | Угловой штуцер | 3 |
| 51A | 957366 | Уплотнительное кольцо | 1 |
| 53 | 4200470 | Угловой штуцер | 2 |
| 53A | 4509180 | Уплотнительное кольцо | 1 |
| 55 | 4416097 | Шланг | 1 |
| 56 | 4416098 | Шланг | 1 |
| 57 | 4416099 | Шланг | 1 |
| 58 | 4398906 | Шланг | 1 |
| 59 | 4055312 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX125WD-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
