Основные гидролинии (1) — HITACHI EX125WD-5

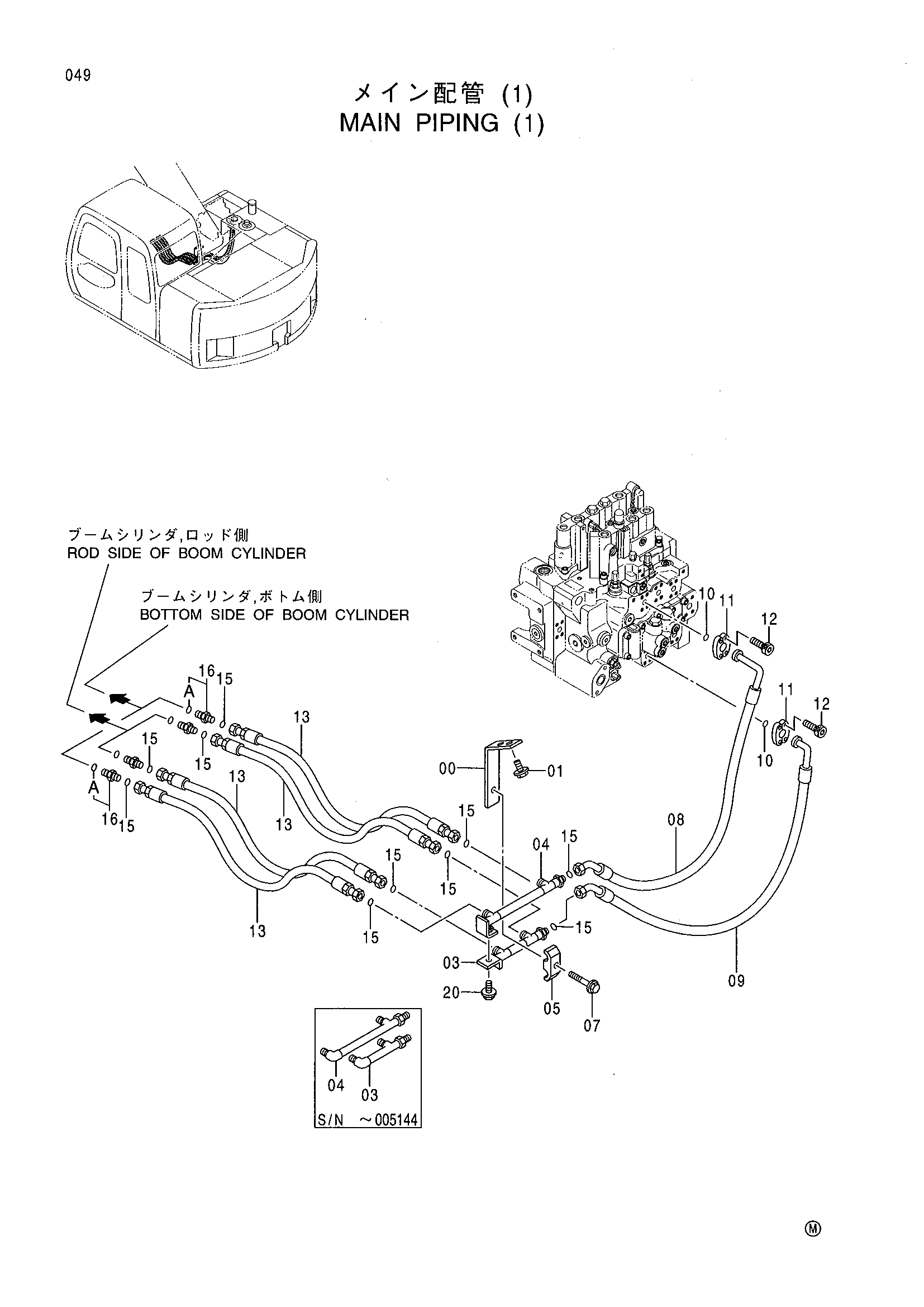

Заводская схема «Основные гидролинии (1)» для HITACHI EX125WD-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9751783 | Опора | 1 |
| 01 | J021225 | Болт с шайбой | 2 |
| 03 | 9746058 | Трубка | 1 |
| 03 | 8075005 | Трубка | 1 |
| 04 | 9746059 | Трубка | 1 |
| 04 | 8075004 | Трубка | 1 |
| 05 | 4189858 | Хомут трубки | 1 |
| 07 | J011260 | Болт с шайбой | 1 |
| 08 | 4413316 | Шланг | 1 |
| 09 | 4413318 | Шланг | 1 |
| 10 | 4510167 | Уплотнительное кольцо | 2 |
| 11 | 4510173 | Разъёмный фланец | 4 |
| 12 | J780825 | Болт с внутренним шестигранником | 8 |
| 13 | 4285796 | Шланг | 4 |
| 15 | 4138938 | Уплотнительное кольцо | 10 |
| 16 | 4189602 | Адаптер | 4 |
| 16A | 4506418 | Уплотнительное кольцо | 1 |
| 20 | J021025 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX125WD-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
