Пилотные гидролинии (отвал): 2 — HITACHI EX125WD-5

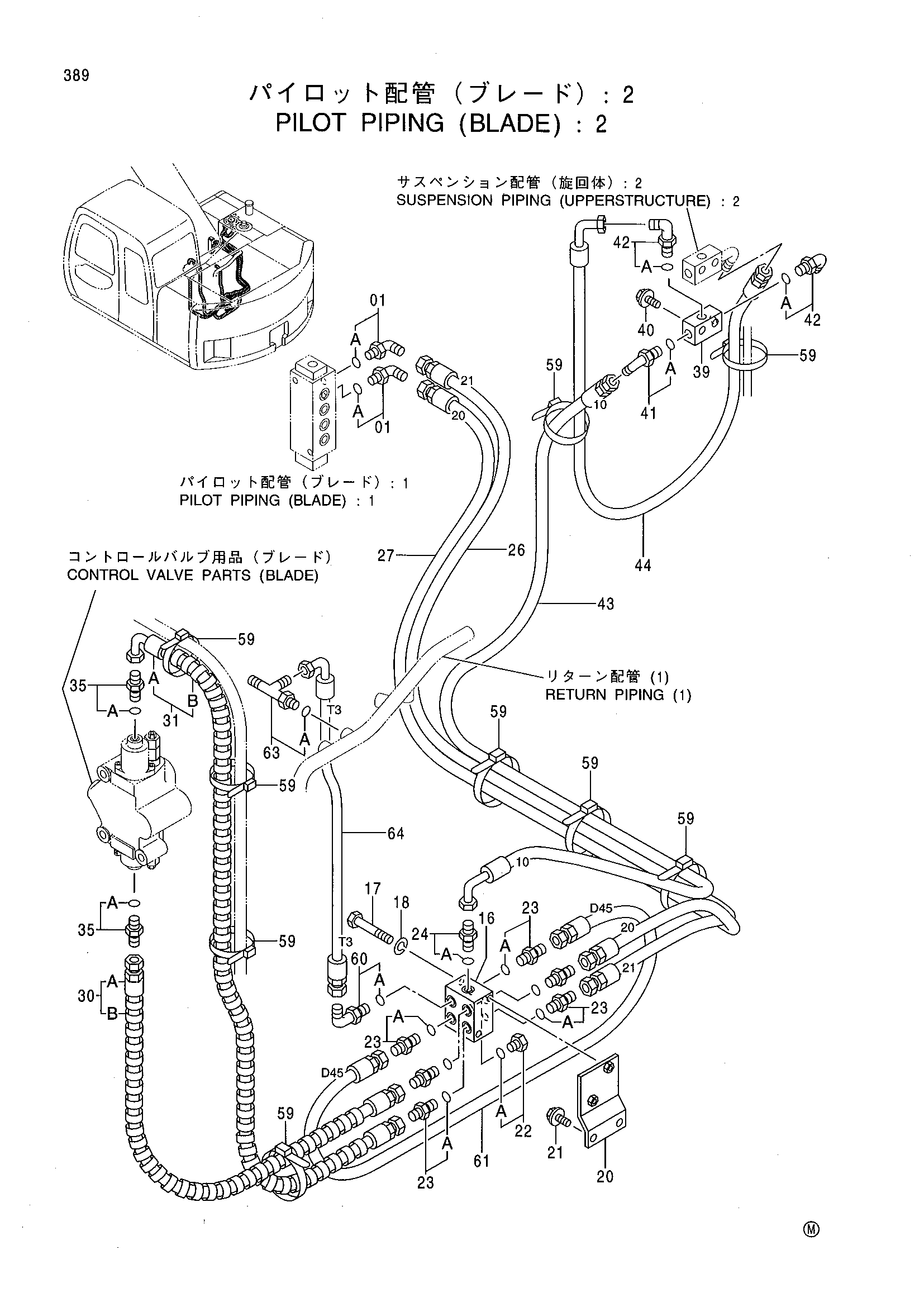

Заводская схема «Пилотные гидролинии (отвал): 2» для HITACHI EX125WD-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4154670 | Угловой штуцер | 2 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4254612 | Челночный клапан | 1 |
| 17 | J900890 | Болт | 2 |
| 18 | A590908 | Пружинная шайба | 2 |
| 20 | 9752183 | Кронштейн | 1 |
| 21 | J021025 | Болт с шайбой | 2 |
| 22 | 4092534 | Пробка | 1 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | 4200468 | Адаптер | 6 |
| 23A | 4509180 | Уплотнительное кольцо | 1 |
| 24 | 4280155 | Адаптер | 1 |
| 24A | 4506408 | Уплотнительное кольцо | 1 |
| 26 | 4416104 | Шланг | 1 |
| 27 | 4416105 | Шланг | 1 |
| 30 | 9185237 | Шланг в сборе | 1 |
| 30A | 4416093 | Шланг | 1 |
| 30B | 4327293 | Защитный кожух | 1 |
| 31 | 9185238 | Шланг в сборе | 1 |
| 31A | 4416094 | Шланг | 1 |
| 31B | 4327293 | Защитный кожух | 1 |
| 35 | 4200468 | Адаптер | 2 |
| 35A | 4509180 | Уплотнительное кольцо | 1 |
| 39 | 4203447 | Челночный клапан | 1 |
| 40 | J010850 | Болт с шайбой | 2 |
| 41 | 4154670 | Угловой штуцер | 1 |
| 41A | 957366 | Уплотнительное кольцо | 1 |
| 42 | 4156434 | Угловой штуцер | 2 |
| 42A | 957366 | Уплотнительное кольцо | 1 |
| 43 | 4416109 | Шланг | 1 |
| 44 | 4282194 | Шланг | 1 |
| 59 | 4055312 | Ленточный зажим | 9 |
| 60 | 4200470 | Угловой штуцер | 1 |
| 60A | 4509180 | Уплотнительное кольцо | 1 |
| 61 | 4364560 | Шланг | 1 |
| 63 | 4270679 | Тройник | 1 |
| 63A | 4506418 | Уплотнительное кольцо | 1 |
| 64 | 4375879 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX125WD-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
