Гидрораспределитель (4/10) — HITACHI EX125WD-5

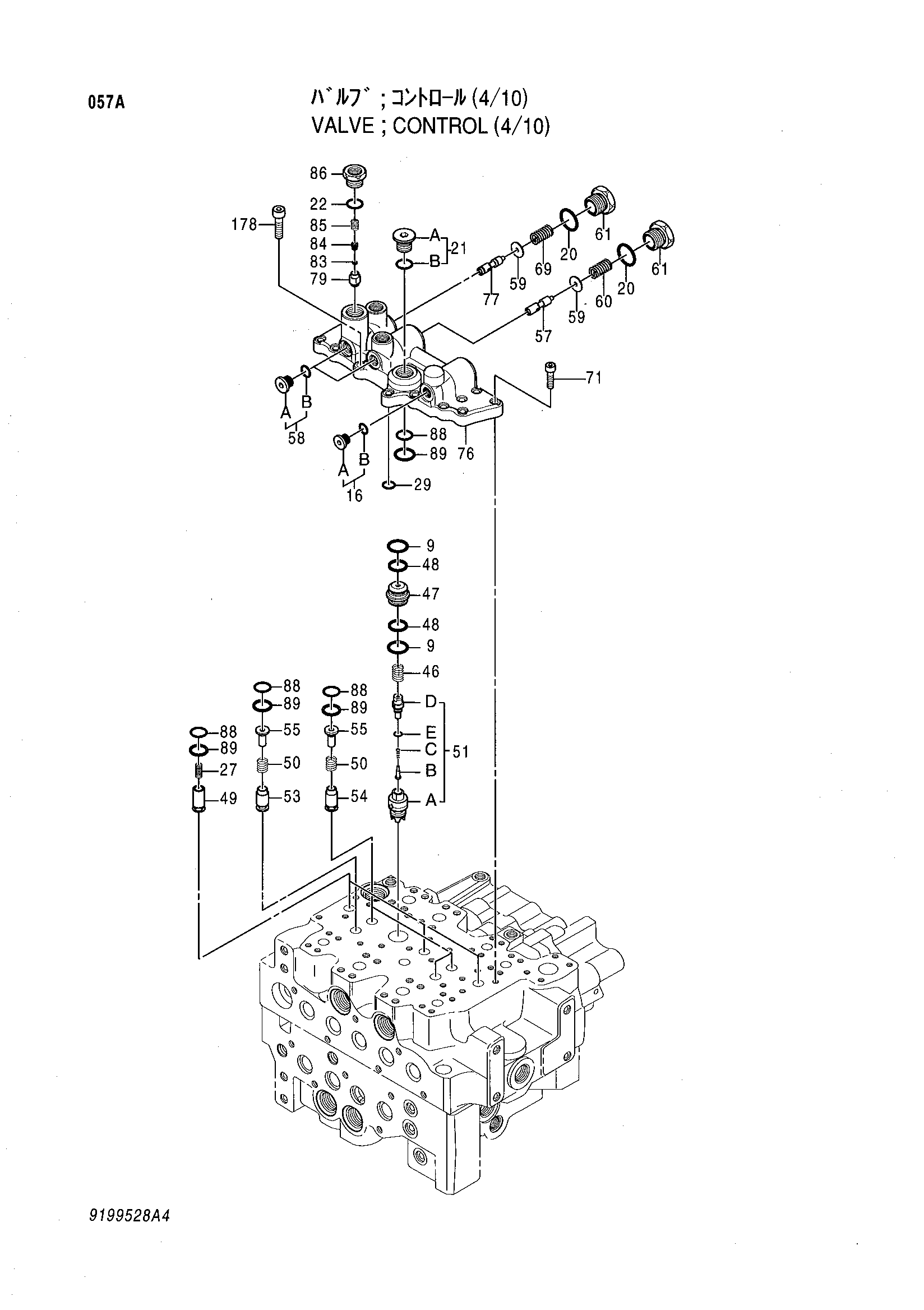

Заводская схема «Гидрораспределитель (4/10)» для HITACHI EX125WD-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9199528 | Гидрораспределитель | 1 | |
| 9 | 985099 | Уплотнительное кольцо | 2 |
| 16 | 9134109 | Пробка | 1 |
| 16A | 4336165 | Пробка | 1 |
| 16B | 4506408 | Уплотнительное кольцо | 1 |
| 20 | 4506424 | Уплотнительное кольцо | 2 |
| 21 | 9134112 | Пробка | 1 |
| 21A | 4336168 | Пробка | 1 |
| 21B | 4506418 | Уплотнительное кольцо | 1 |
| 22 | 4506418 | Уплотнительное кольцо | 1 |
| 27 | 2046415 | Пружина | 3 |
| 29 | 4506412 | Уплотнительное кольцо | 1 |
| 46 | 2046423 | Пружина | 1 |
| 47 | 2046405 | Втулка | 1 |
| 48 | 2046501 | Опорное кольцо | 2 |
| 49 | 2046395 | Обратный клапан | 3 |
| 50 | 2046424 | Пружина | 4 |
| 51 | 9200481 | Сиденье клапан в сборе | 1 |
| 51A | 1029246 | Сиденье клапан | 1 |
| 51B | 2046394 | Обратный клапан | 1 |
| 51C | 2146420 | Пружина | 1 |
| 51D | 2046453 | Пробка | 1 |
| 51E | 4506408 | Уплотнительное кольцо | 1 |
| 53 | 2046397 | Обратный клапан | 1 |
| 54 | 2046398 | Обратный клапан | 3 |
| 55 | 2046412 | Седло пружины | 4 |
| 57 | 2046381 | Золотник пилотный | 1 |
| 58 | 9134110 | Пробка | 2 |
| 58A | 4336166 | Пробка | 1 |
| 58B | 957366 | Уплотнительное кольцо | 1 |
| 59 | 2046482 | Шайба | 2 |
| 60 | 2046425 | Пружина | 1 |
| 61 | 2046447 | Пробка | 2 |
| 69 | 2046427 | Пружина | 1 |
| 71 | M340830 | Болт с внутренним шестигранником | 13 |
| 76 | 0004131 | Пластина пилотный | 1 |
| 77 | 2046383 | Золотник пилотный | 1 |
| 79 | 2046400 | Клапан тхроттле | 1 |
| 83 | 2046507 | Фильтр | 1 |
| 84 | 2046460 | Винт | 1 |
| 85 | 2046433 | Пружина | 1 |
| 86 | 2046440 | Адаптер | 1 |
| 88 | 2046490 | Уплотнительное кольцо | 8 |
| 89 | 2046502 | Опорное кольцо | 8 |
| 178 | M341036 | Болт с внутренним шестигранником | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX125WD-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
