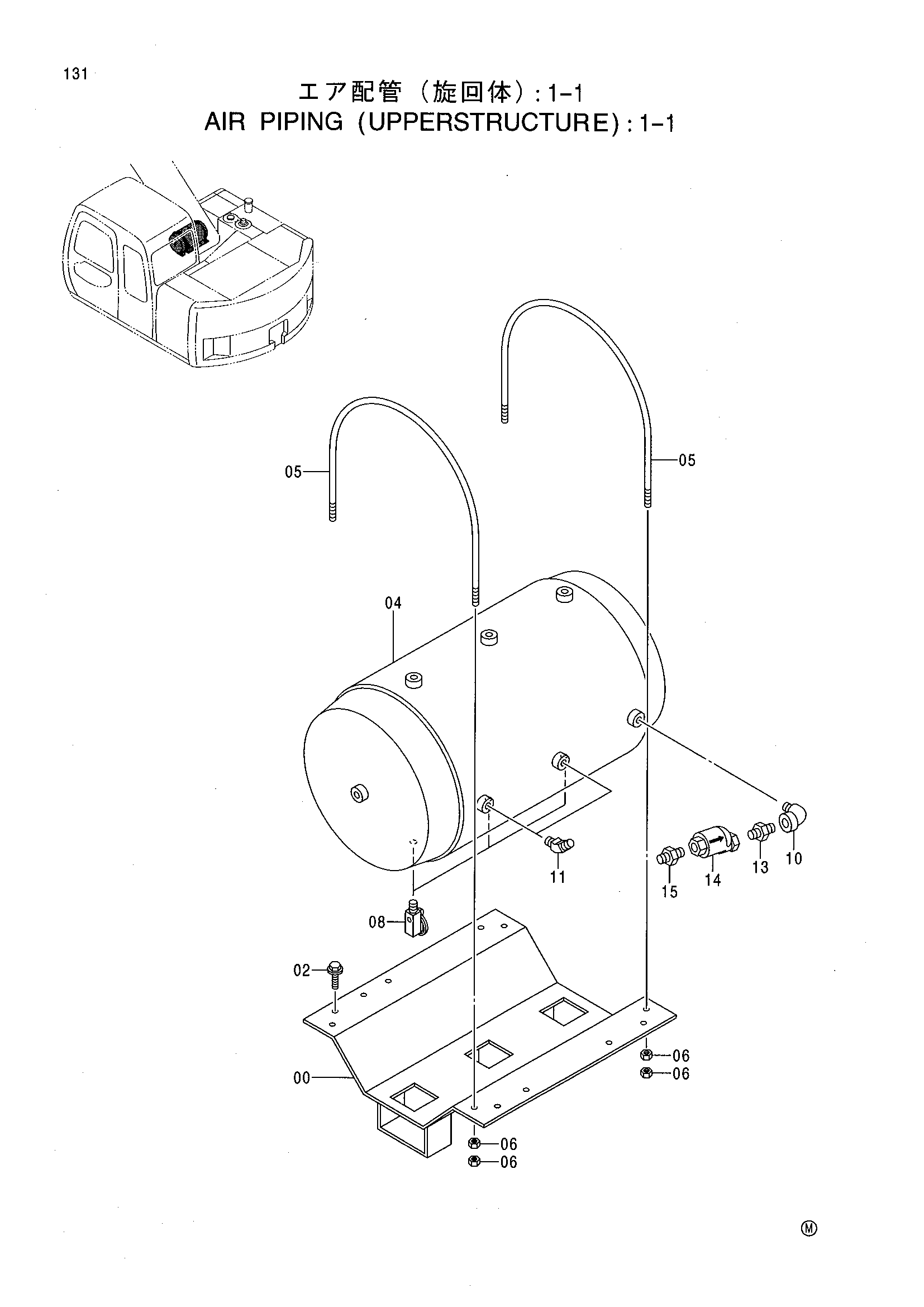

Воздушный трубопроводы (верхняя платформа): 1-1 — HITACHI EX125WD-5

Заводская схема «Воздушный трубопроводы (верхняя платформа): 1-1» для HITACHI EX125WD-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	8074892	Кронштейн	1
02	J021030	Болт с шайбой	4
04	4413082	Бак воздушный	1
05	4413083	U-образный болт	2
06	J950010	Гайка	8
08	4216548	Клапан дренажный	3
10	94-0632	Угловой штуцер	1
11	4225404	Угловой штуцер	2
13	94-1902	Адаптер	1
14	986953	Обратный клапан	1
15	4215650	Адаптер	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX125WD-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
