Пилотные гидролинии (2) — HITACHI EX125WD-5

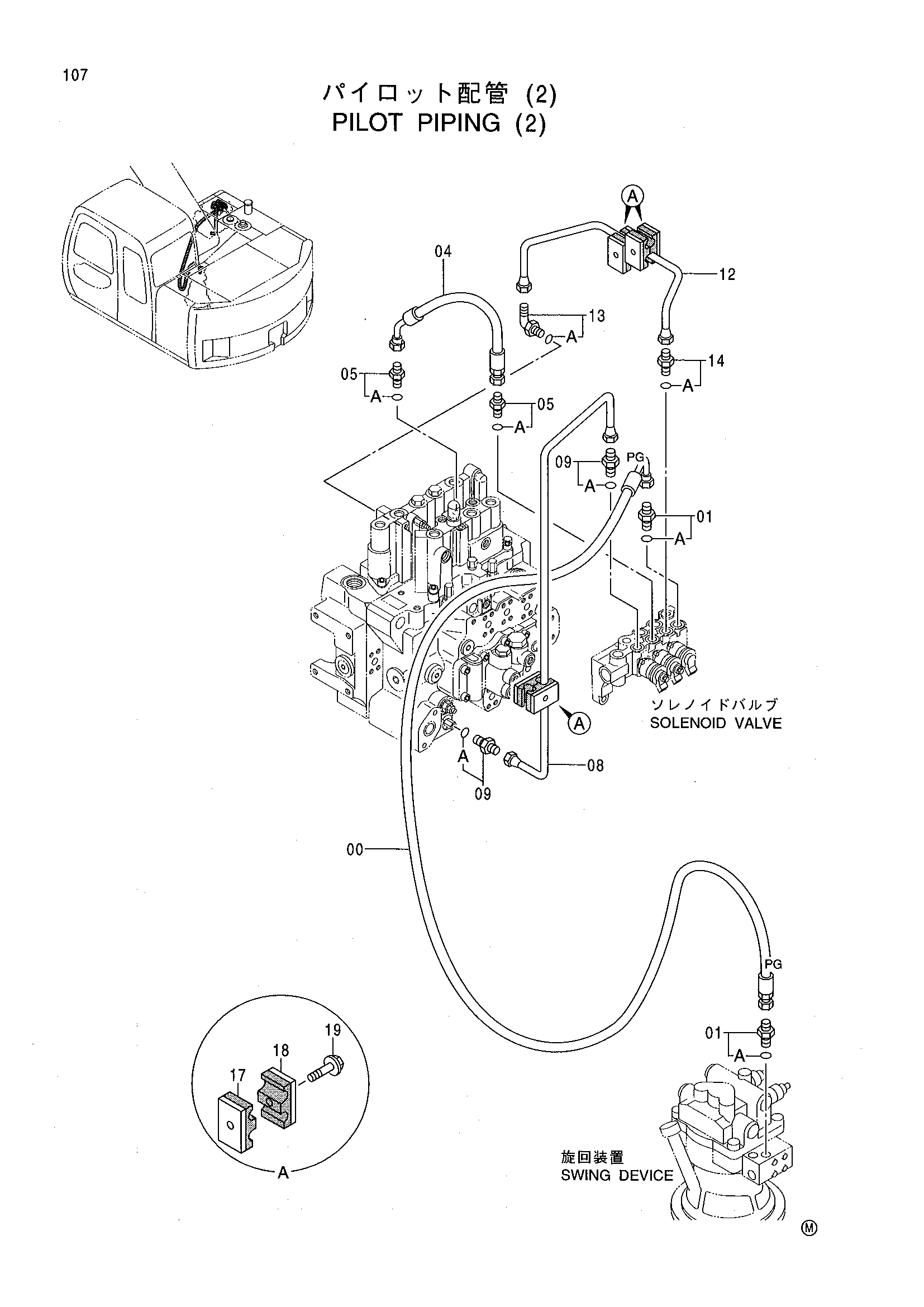

Заводская схема «Пилотные гидролинии (2)» для HITACHI EX125WD-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4413939 | Шланг | 1 |
| 01 | 4200465 | Адаптер | 2 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4350167 | Шланг | 1 |
| 05 | 4200465 | Адаптер | 2 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4348614 | Трубка | 1 |
| 09 | 4255304 | Штуцер трубки | 2 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4413712 | Трубка | 1 |
| 13 | 4293950 | Угловой штуцер | 1 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4255304 | Штуцер трубки | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 9735305 | Хомут | 3 |
| 18 | 9735306 | Хомут | 3 |
| 19 | J010825 | Болт с шайбой | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX125WD-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
