Кабина (4) — HITACHI EX125WD-5

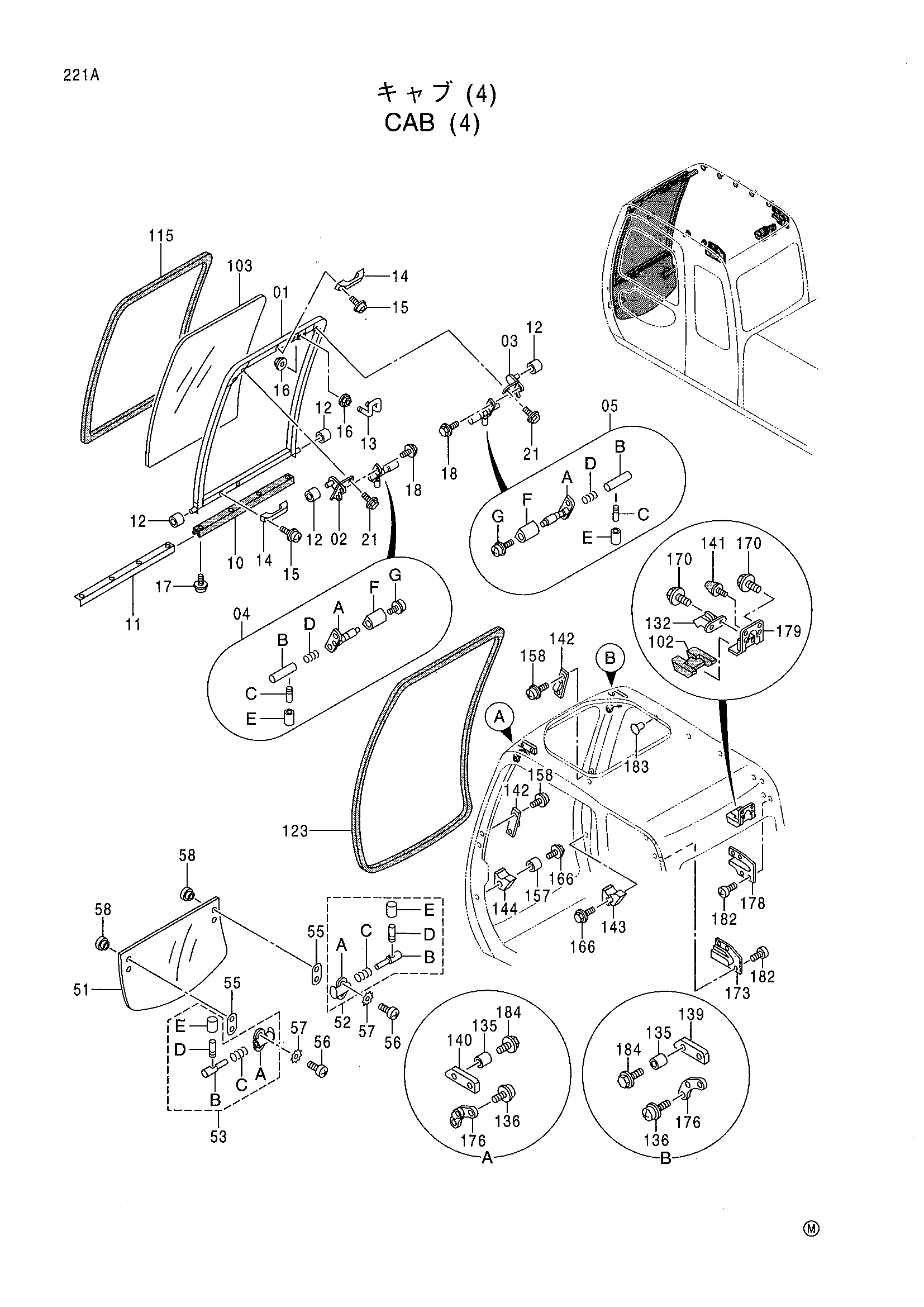

Заводская схема «Кабина (4)» для HITACHI EX125WD-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01-21 | 4434854 | Передний окно в сборе | 1 |
| 01 | 4434305 | Рама окно | 1 |
| 02 | 4369604 | Кронштейн | 1 |
| 03 | 4369603 | Кронштейн | 1 |
| 04 | 4395903 | Латкх L в сборе | 1 |
| 04A | 4369602 | Корпус | 1 |
| 04B | 4403327 | Вал | 1 |
| 04C | 4295480 | Рычаг | 1 |
| 04D | 494918 | Пружина A | 1 |
| 04E | 4295876 | Крышка | 1 |
| 04F | 4369600 | Крышка | 1 |
| 04G | J680514 | Винт с шайбой | 1 |
| 05 | 4395902 | Латкх R в сборе | 1 |
| 05A | 4369598 | Корпус | 1 |
| 05B | 4403327 | Вал | 1 |
| 05C | 4295480 | Рычаг | 1 |
| 05D | 494918 | Пружина A | 1 |
| 05E | 4295876 | Крышка | 1 |
| 05F | 4369600 | Крышка | 1 |
| 05G | J680514 | Винт с шайбой | 1 |
| 10 | 4369607 | Резиновая прокладка | 1 |
| 11 | 4369608 | Пластина | 1 |
| 12 | 4369606 | Ролик | 4 |
| 13 | 4369605 | Ответная планка | 1 |
| 14 | 4204579 | Нандле | 2 |
| 15 | J460616 | Винт с шайбой | 4 |
| 16 | 4414857 | Гайка | 4 |
| 17 | 4372214 | Самонарезающий винт | 4 |
| 18 | 4372225 | Болт с шайбой | 4 |
| 21 | 4377824 | Болт с шайбой | 4 |
| 51-58 | 4369587 | Нижний окно в сборе | 1 |
| 51 | 4369588 | Стекло | 1 |
| 52 | 4395905 | Латкх R в сборе | 1 |
| 52A | 4369590 | Защёлка | 1 |
| 52B | 4369591 | Вал | 1 |
| 52C | 494918 | Пружина A | 1 |
| 52D | 4295480 | Рычаг | 1 |
| 52E | 4295876 | Крышка | 1 |
| 53 | 4395904 | Латкх L в сборе | 1 |
| 53A | 4369593 | Защёлка | 1 |
| 53B | 4204547 | Палец | 1 |
| 53C | 494918 | Пружина A | 1 |
| 53D | 4295480 | Рычаг | 1 |
| 53E | 4295876 | Крышка | 1 |
| 55 | 4369594 | Манжета | 2 |
| 56 | 4372213 | Винт | 4 |
| 57 | 4372561 | Всхер | 4 |
| 58 | 4369674 | Фиксатор | 4 |
| 102 | 4369563 | Крышка | 1 |
| 103 | 4434306 | Стекло | 1 |
| 115 | 4434307 | Резиновая прокладка | 1 |
| 123 | 4369586 | Резиновая прокладка | 1 |
| 132 | 4369562 | Замок | 1 |
| 135 | 4369582 | Втулка | 4 |
| 136 | 4372210 | Винт с шайбой | 4 |
| 139 | 4369580 | Ограничитель | 1 |
| 140 | 4369581 | Ограничитель | 1 |
| 141 | 4204586 | Ограничитель | 1 |
| 142 | 4369578 | Ограничитель | 4 |
| 143 | 4403593 | Ограничитель | 1 |
| 144 | 4403594 | Ограничитель | 1 |
| 158 | 4372211 | Винт с шайбой | 12 |
| 166 | 4372221 | Болт с шайбой | 2 |
| 170 | 4372222 | Болт с шайбой | 6 |
| 173 | 4369584 | Крышка | 1 |
| 176 | 4369579 | Направляющая | 2 |
| 178 | 4369583 | Крышка | 1 |
| 179 | 4369564 | Кронштейн | 1 |
| 182 | J680614 | Винт с шайбой | 8 |
| 183 | 4372088 | Зажим | 10 |
| 184 | 4372224 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX125WD-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
