Рулевое управление трубопроводы (верхняя платформа): 2 — HITACHI EX125WD-5

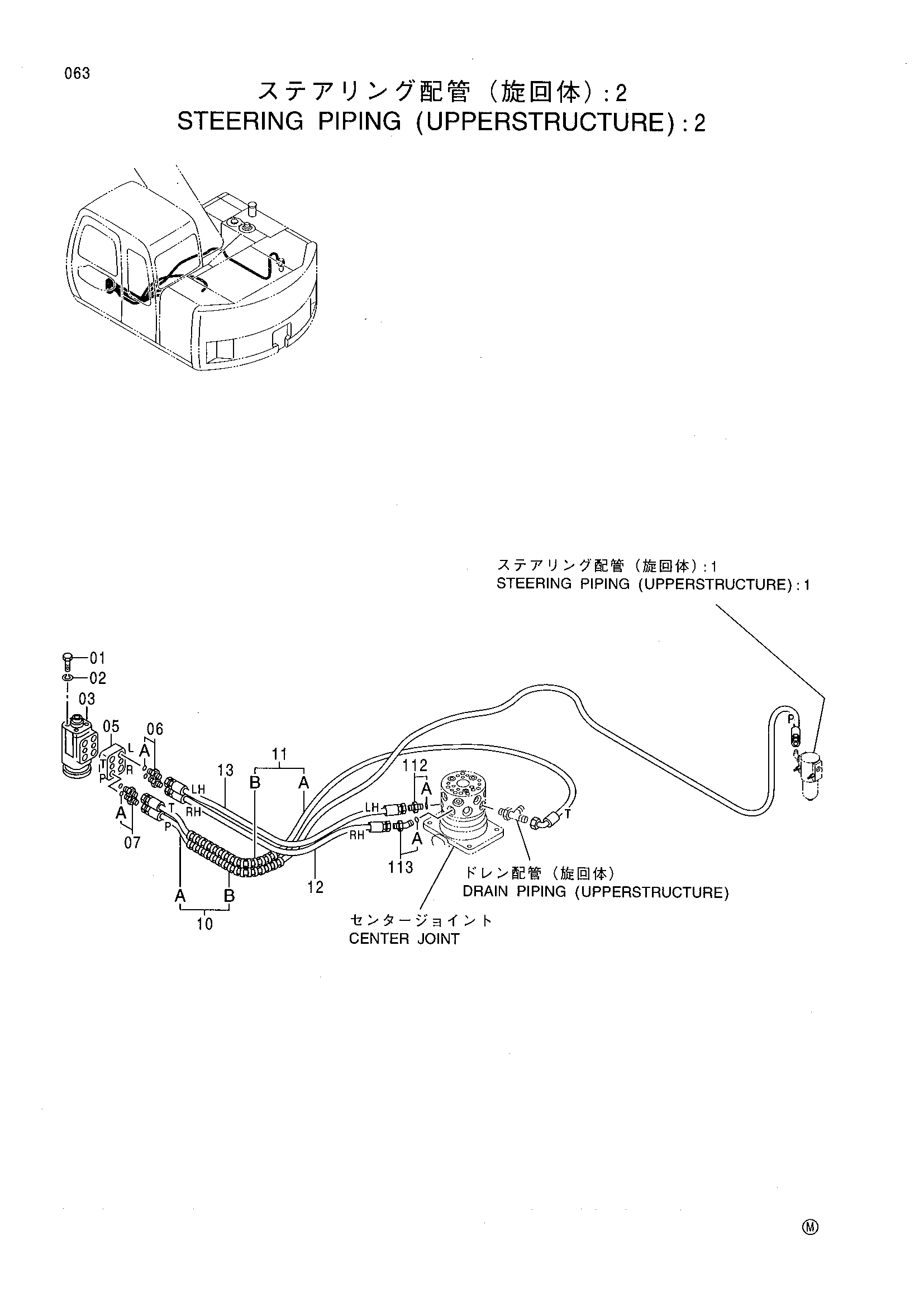

Заводская схема «Рулевое управление трубопроводы (верхняя платформа): 2» для HITACHI EX125WD-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 19H2552 | Болт | 4 |
| 02 | J21383 | Пружинная шайба | 4 |
| 03 | 4403256 | Клапан рулевого управления | 1 |
| 05 | 4231770 | Предохранительный клапан | 1 |
| 06 | 4200466 | Адаптер | 2 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 4221290 | Адаптер | 2 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 9187192 | Шланг в сборе | 1 |
| 10A | 4319138 | Шланг | 1 |
| 10B | 4327294 | Защитный кожух | 1 |
| 11 | 9187193 | Шланг в сборе | 1 |
| 11A | 4432237 | Шланг | 1 |
| 11B | 4327294 | Защитный кожух | 1 |
| 12 | 4310099 | Шланг | 1 |
| 13 | 4413339 | Шланг | 1 |
| 112 | 4200466 | Адаптер | 1 |
| 112A | 4509180 | Уплотнительное кольцо | 1 |
| 113 | 4190244 | Угловой штуцер | 1 |
| 113A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX125WD-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
