Подвеска трубопроводы (верхняя платформа): 1 — HITACHI EX125WD-5

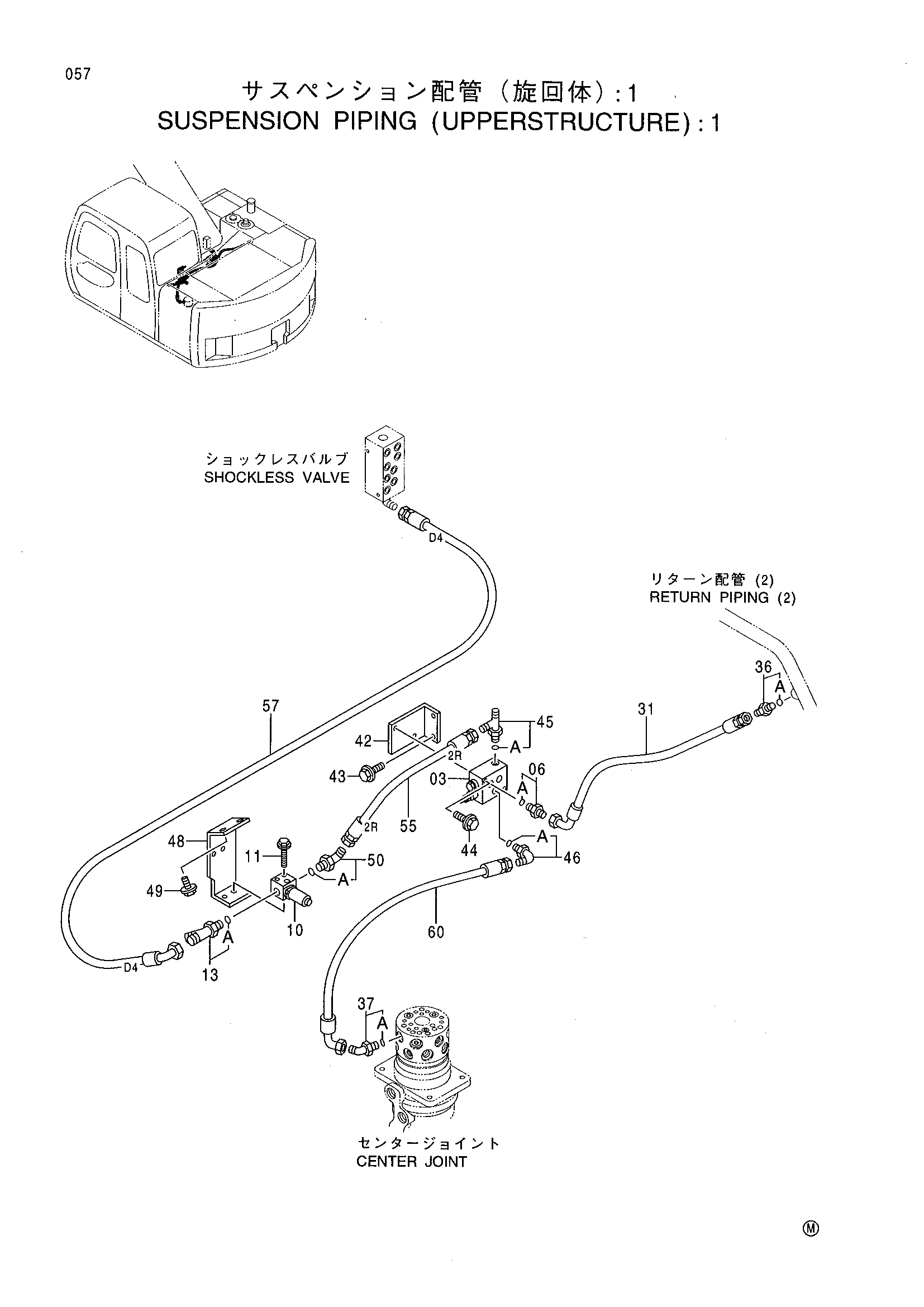

Заводская схема «Подвеска трубопроводы (верхняя платформа): 1» для HITACHI EX125WD-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4416067 | Гидрораспределитель | 1 |
| 06 | 4200466 | Адаптер | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 4261289 | Клапан SOL | 1 |
| 11 | J010865 | Болт с шайбой | 2 |
| 13 | 4207300 | Тройник | 1 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 31 | 4370731 | Шланг | 1 |
| 36 | 4200466 | Адаптер | 1 |
| 36A | 4509180 | Уплотнительное кольцо | 1 |
| 37 | 4190244 | Угловой штуцер | 1 |
| 37A | 4509180 | Уплотнительное кольцо | 1 |
| 42 | 9752247 | Кронштейн | 1 |
| 43 | J021030 | Болт с шайбой | 2 |
| 44 | J010870 | Болт с шайбой | 2 |
| 45 | 4203171 | Тройник | 1 |
| 45A | 957366 | Уплотнительное кольцо | 1 |
| 46 | 4154671 | Угловой штуцер | 1 |
| 46A | 4509180 | Уплотнительное кольцо | 1 |
| 48 | 8075520 | Кронштейн | 1 |
| 49 | J021025 | Болт с шайбой | 2 |
| 50 | 4193826 | Угловой штуцер | 1 |
| 50A | 957366 | Уплотнительное кольцо | 1 |
| 55 | 4315857 | Шланг | 1 |
| 57 | 4426725 | Шланг | 1 |
| 60 | 4266253 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX125WD-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
