Воздушный трубопроводы (верхняя платформа): 2-3 — HITACHI EX125WD-5

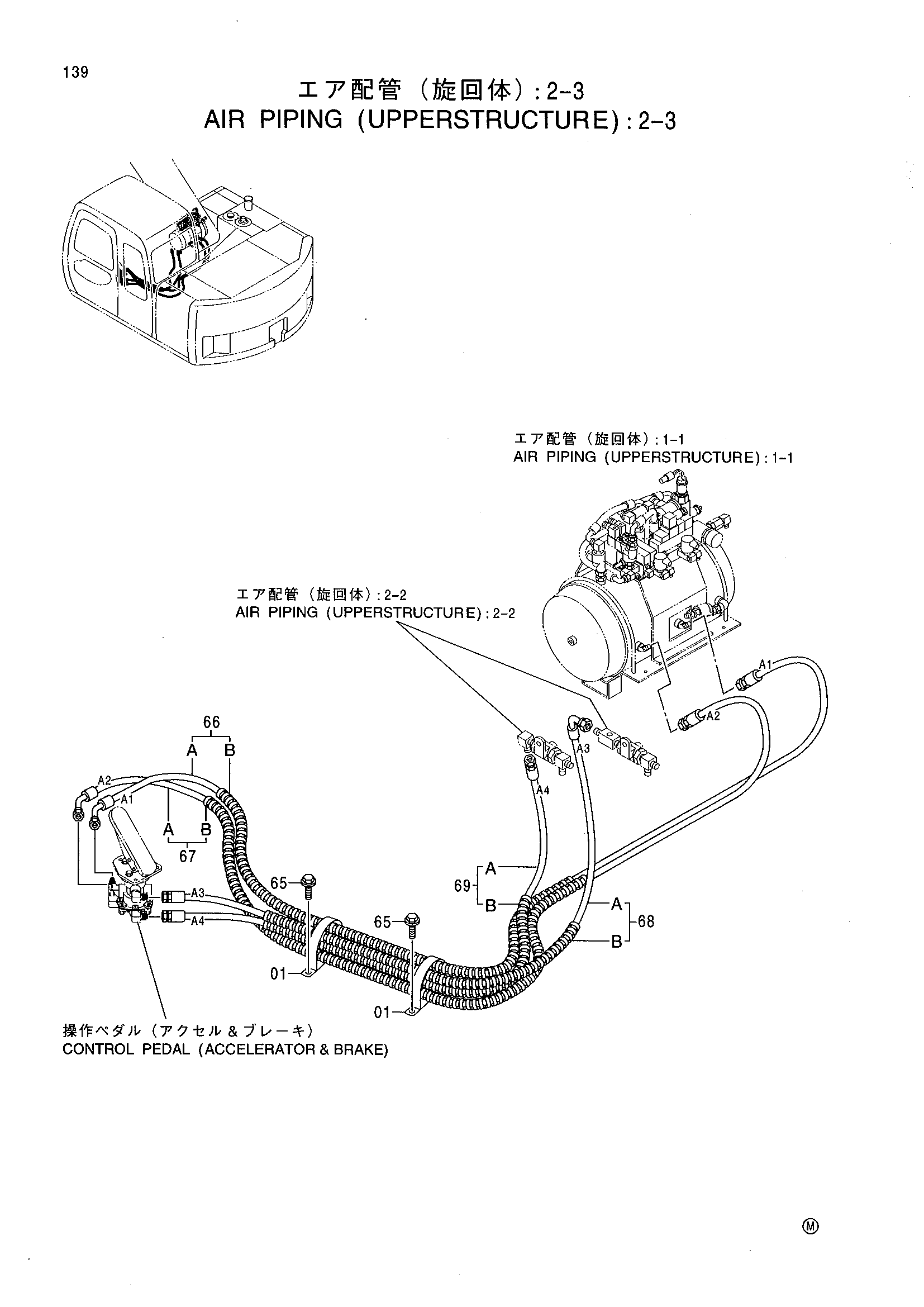

Заводская схема «Воздушный трубопроводы (верхняя платформа): 2-3» для HITACHI EX125WD-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4190291 | Зажим | 2 |
| 65 | J011020 | Болт с шайбой | 2 |
| 66 | 9184644 | Шланг в сборе | 1 |
| 66A | 4415076 | Шланг | 1 |
| 66B | 4327293 | Защитный кожух | 2 |
| 67 | 9184645 | Шланг в сборе | 1 |
| 67A | 4415075 | Шланг | 1 |
| 67B | 4327293 | Защитный кожух | 2 |
| 68 | 9184646 | Шланг в сборе | 1 |
| 68A | 4428912 | Шланг | 1 |
| 68B | 4327293 | Защитный кожух | 2 |
| 69 | 9184647 | Шланг в сборе | 1 |
| 69A | 4250091 | Шланг | 1 |
| 69B | 4327293 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX125WD-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
