Гидролинии рабочего оборудования — HITACHI EX125WD-5

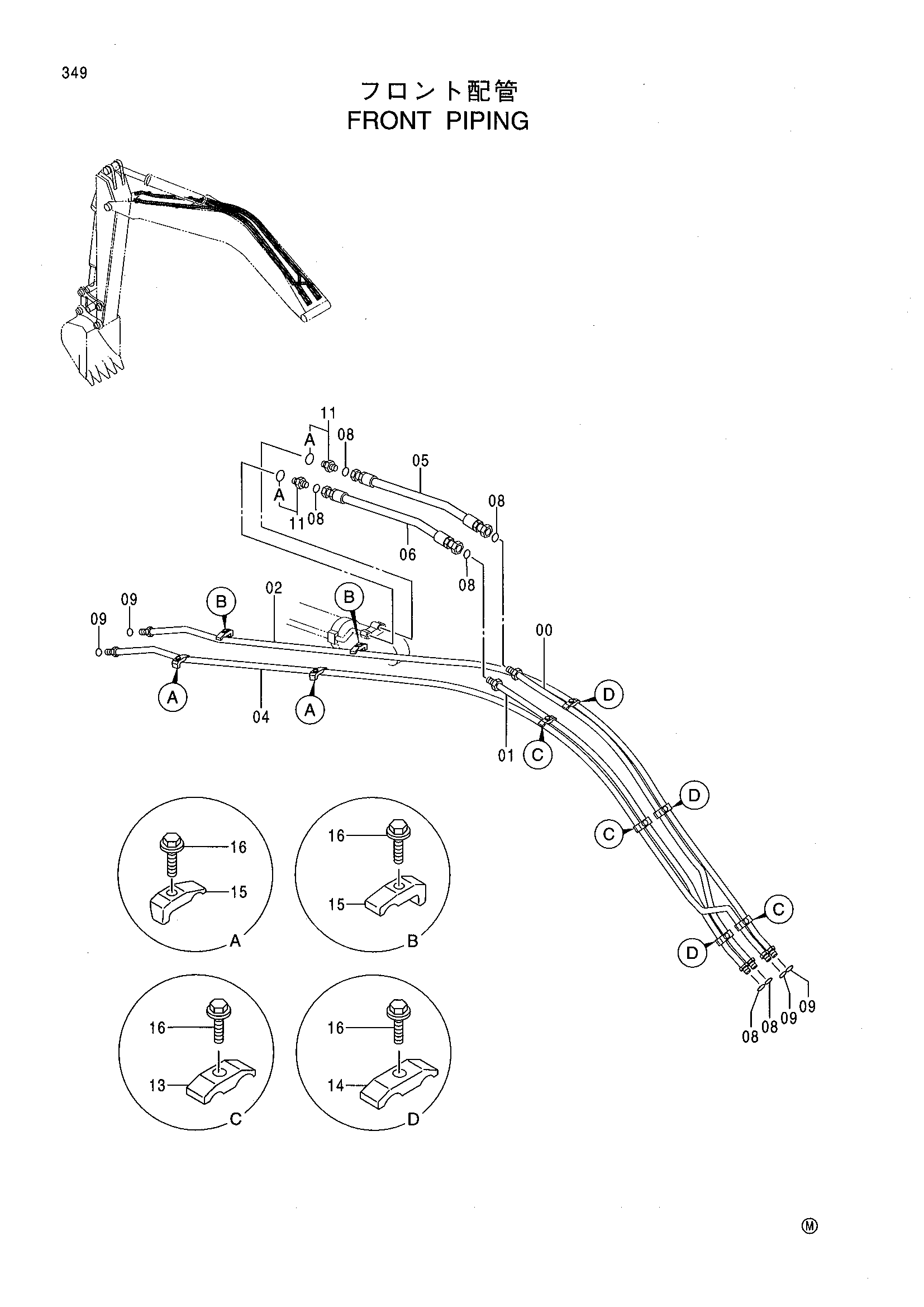

Заводская схема «Гидролинии рабочего оборудования» для HITACHI EX125WD-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8074739 | Трубка | 1 |
| 01 | 8074738 | Трубка | 1 |
| 02 | 8074741 | Трубка | 1 |
| 04 | 8076326 | Трубка | 1 |
| 05 | 4260311 | Шланг | 1 |
| 06 | 4260310 | Шланг | 1 |
| 08 | 4187308 | Уплотнительное кольцо | 6 |
| 09 | 4138938 | Уплотнительное кольцо | 4 |
| 11 | 4189619 | Адаптер | 2 |
| 11A | 4506424 | Уплотнительное кольцо | 1 |
| 13 | 4189858 | Хомут трубки | 3 |
| 14 | 4141806 | Хомут трубки | 3 |
| 15 | 4190125 | Хомут трубки | 4 |
| 16 | J011255 | Болт с шайбой | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX125WD-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
