Дренажные трубопроводы (верхняя платформа) — HITACHI EX125WD-5

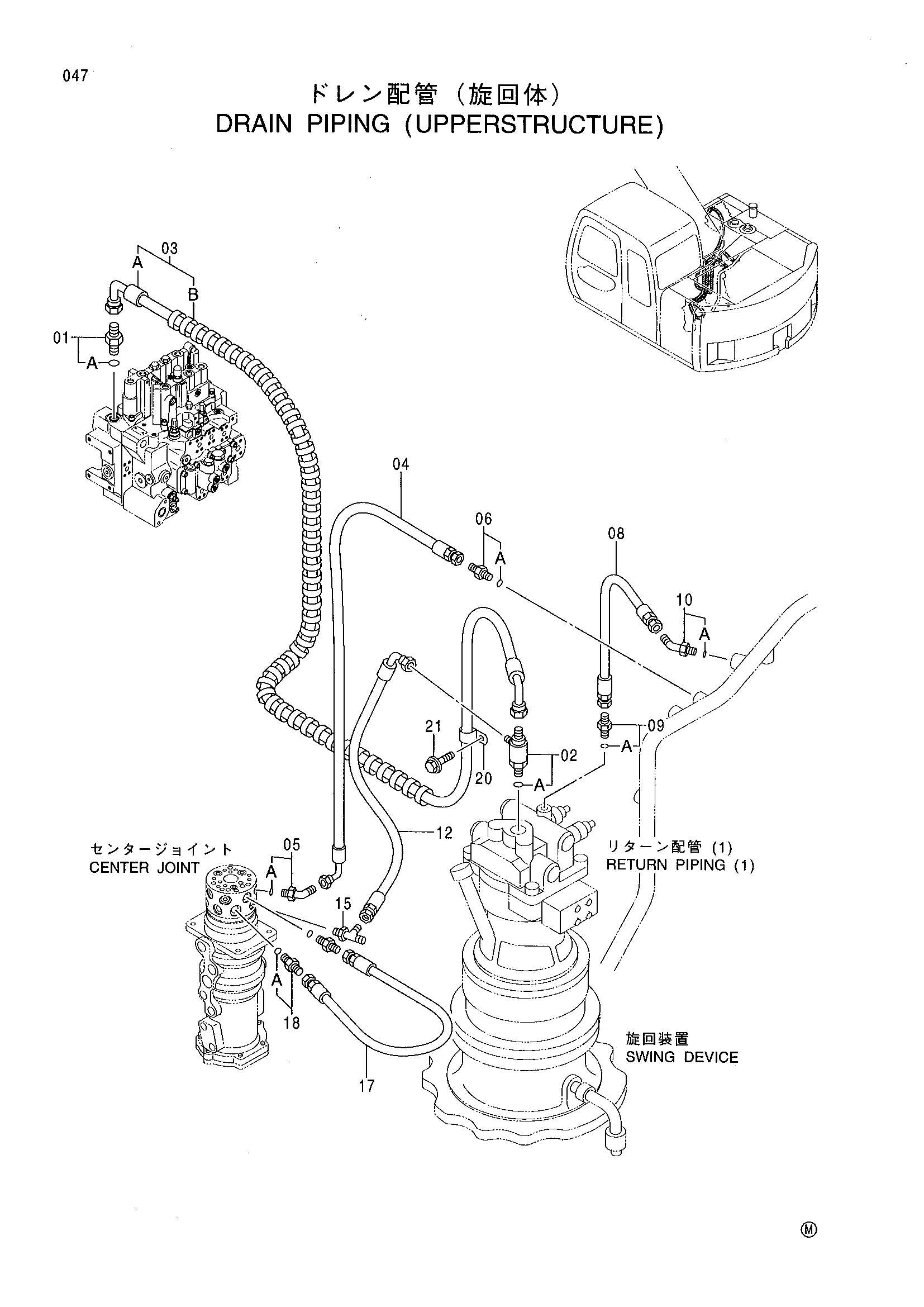

Заводская схема «Дренажные трубопроводы (верхняя платформа)» для HITACHI EX125WD-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4189619 | Адаптер | 1 |
| 01A | 4506424 | Уплотнительное кольцо | 1 |
| 02 | 4266328 | Тройник | 1 |
| 02A | 4506424 | Уплотнительное кольцо | 1 |
| 03 | 9184553 | Шланг в сборе | 1 |
| 03A | 4413310 | Шланг | 1 |
| 03B | 4327294 | Защитный кожух | 2 |
| 04 | 4413313 | Шланг | 1 |
| 05 | 4236729 | Угловой штуцер | 1 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4210361 | Адаптер | 1 |
| 06A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | 4266473 | Шланг | 1 |
| 09 | 4200466 | Адаптер | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 4190244 | Угловой штуцер | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4286191 | Шланг | 1 |
| 15 | 4426145 | Тройник | 1 |
| 17 | 4269793 | Шланг | 1 |
| 18 | 4327296 | Адаптер | 2 |
| 18A | 4506418 | Уплотнительное кольцо | 1 |
| 20 | 4190264 | Зажим | 1 |
| 21 | J011020 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX125WD-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
