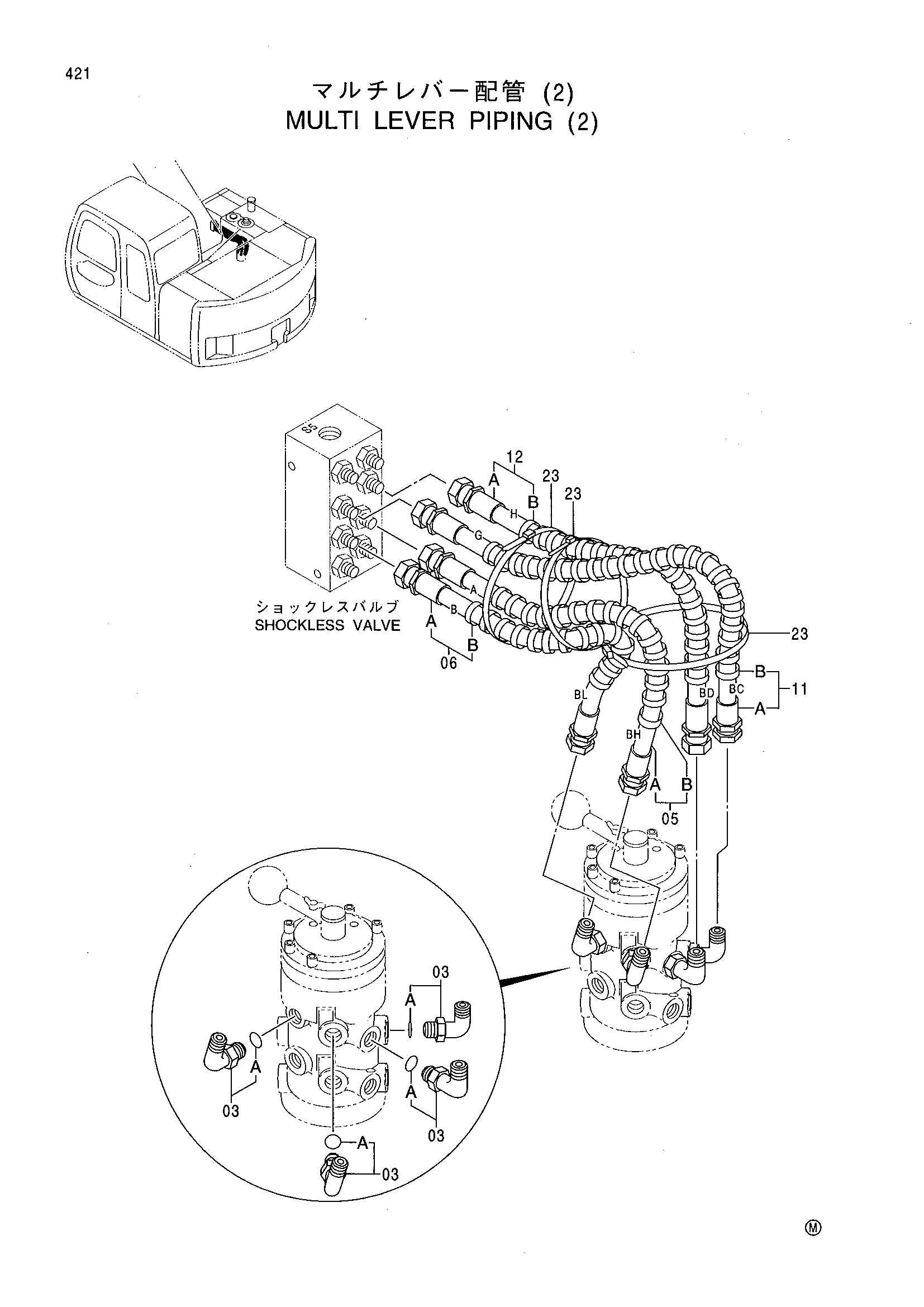

Многофункциональный рычаг трубопроводы (2) — HITACHI EX125WD-5
Заводская схема «Многофункциональный рычаг трубопроводы (2)» для HITACHI EX125WD-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4154671 | Угловой штуцер | 4 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 9185611 | Шланг в сборе | 1 |
| 05A | 4428963 | Шланг | 1 |
| 05B | 4327293 | Защитный кожух | 1 |
| 06 | 9185612 | Шланг в сборе | 1 |
| 06A | 4428964 | Шланг | 1 |
| 06B | 4327293 | Защитный кожух | 1 |
| 11 | 9185617 | Шланг в сборе | 1 |
| 11A | 4428969 | Шланг | 1 |
| 11B | 4327293 | Защитный кожух | 1 |
| 12 | 9185618 | Шланг в сборе | 1 |
| 12A | 4428970 | Шланг | 1 |
| 12B | 4327293 | Защитный кожух | 1 |
| 23 | 4055312 | Ленточный зажим | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX125WD-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
