Трансмиссия (1/4) — HITACHI EX125WD-5

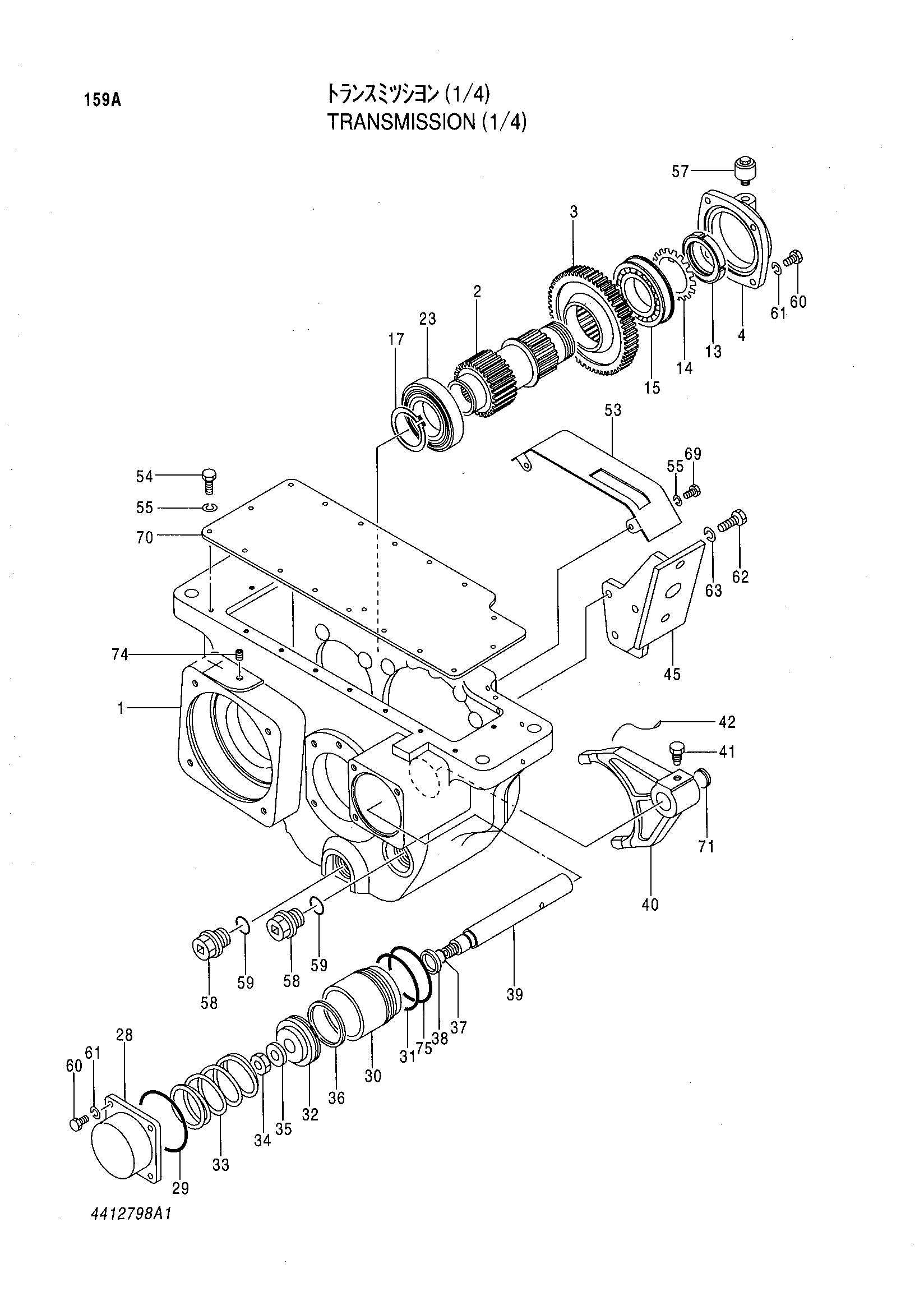

Заводская схема «Трансмиссия (1/4)» для HITACHI EX125WD-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4412798 | Трансмиссия | 1 | |
| 1 | 4298535 | Корпус | 1 |
| 2 | 4298534 | Вал | 1 |
| 3 | 4298533 | Шестерня | 1 |
| 4 | 4440831 | Крышка | 1 |
| 13 | 4298531 | Гайка | 1 |
| 14 | 4298530 | Шайба | 1 |
| 15 | 4298529 | Шариковый подшипник | 1 |
| 17 | 4298527 | Стопорное кольцо | 1 |
| 23 | 4440835 | Шариковый подшипник | 1 |
| 28 | 4298526 | Крышка | 1 |
| 29 | 4298632 | Уплотнительное кольцо | 1 |
| 30 | 4298525 | Втулка | 1 |
| 31 | 4298627 | Уплотнительное кольцо | 1 |
| 32 | 4298524 | Поршень | 1 |
| 33 | 4298523 | Пружина | 1 |
| 34 | 4298513 | Гайка | 1 |
| 35 | 4298510 | Проставка | 1 |
| 36 | 4298509 | U-образная манжета | 1 |
| 37 | 4298628 | Уплотнительное кольцо | 1 |
| 38 | 4298522 | U-образная манжета | 1 |
| 39 | 4298521 | Штанга схифт | 1 |
| 40 | 4440836 | Вилка | 1 |
| 41 | 4298519 | Болт | 1 |
| 42 | 4440837 | Провод | 1 |
| 45 | 4298517 | Опора | 1 |
| 53 | 4298516 | Крышка | 1 |
| 54 | 4298511 | Болт | 17 |
| 55 | 4298515 | Пружинная шайба | 19 |
| 57 | 4298488 | Сапун | 1 |
| 58 | 4298514 | Пробка | 2 |
| 59 | 4298629 | Уплотнительное кольцо | 2 |
| 60 | 4298512 | Болт | 8 |
| 61 | 4440839 | Пружинная шайба | 8 |
| 62 | 4440840 | Болт | 4 |
| 63 | 4298506 | Пружинная шайба | 4 |
| 69 | 4298505 | Болт | 2 |
| 70 | 4298504 | Крышка | 1 |
| 71 | 4298503 | Пробка | 1 |
| 74 | 4440841 | Пробка | 1 |
| 75 | 4298630 | Уплотнительное кольцо | 1 |
| 77 | 4440842 | Информационная табличка | 1 |
| 78 | 4440843 | Приводной винт | 2 |
| 84 | 4440847 | Кронштейн | 1 |
| 94 | 4440849 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX125WD-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
