Гидрораспределитель (3/10) — HITACHI EX125WD-5

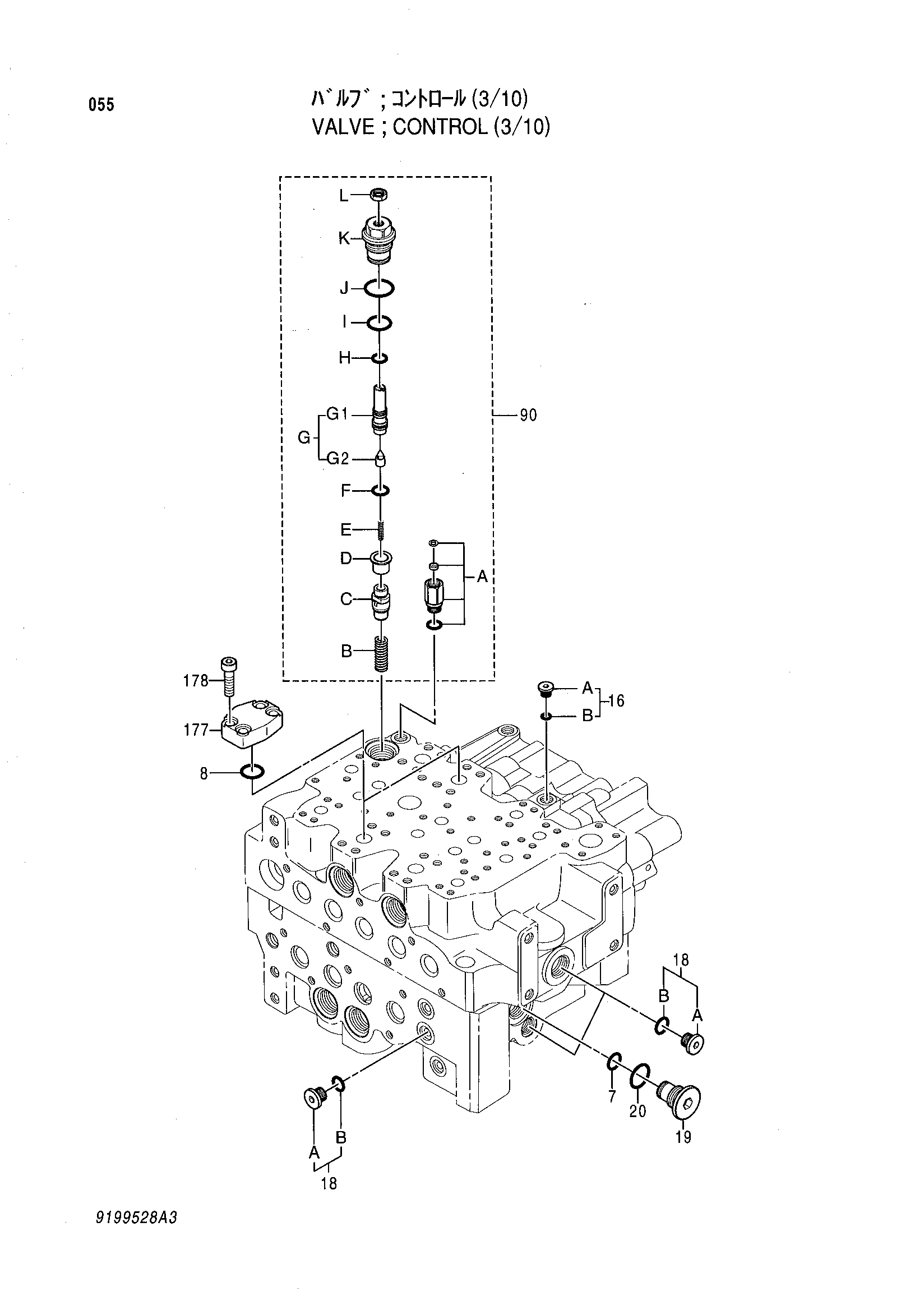

Заводская схема «Гидрораспределитель (3/10)» для HITACHI EX125WD-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9199528 | Гидрораспределитель | 1 | |
| 7 | 4506416 | Уплотнительное кольцо | 1 |
| 8 | 4314064 | Уплотнительное кольцо | 2 |
| 16 | 9134109 | Пробка | 1 |
| 16A | 4336165 | Пробка | 1 |
| 16B | 4506408 | Уплотнительное кольцо | 1 |
| 18 | 9134111 | Пробка | 3 |
| 18A | 4336167 | Пробка | 1 |
| 18B | 4509180 | Уплотнительное кольцо | 1 |
| 19 | 2046446 | Пробка | 1 |
| 20 | 4506424 | Уплотнительное кольцо | 1 |
| 90 | 9200487 | Клапан насос | 1 |
| 90A | 9200485 | Адаптер | 1 |
| 90B | 2046428 | Пружина | 1 |
| 90C | 2046380 | Поршень | 1 |
| 90D | 2046406 | Втулка | 1 |
| 90E | 2046421 | Пружина | 1 |
| 90F | 4509180 | Уплотнительное кольцо | 1 |
| 90G | 9200484 | Сиденье в сборе | 1 |
| 90H | 4506412 | Уплотнительное кольцо | 1 |
| 90I | 4509181 | Уплотнительное кольцо | 1 |
| 90J | 4506428 | Уплотнительное кольцо | 1 |
| 90K | 2046434 | Корпус | 1 |
| 90L | 2046464 | Гайка | 1 |
| 177 | 2046512 | Пластина | 2 |
| 178 | M341036 | Болт с внутренним шестигранником | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX125WD-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
