Подвеска трубопроводы (водило): 1 — HITACHI EX125WD-5

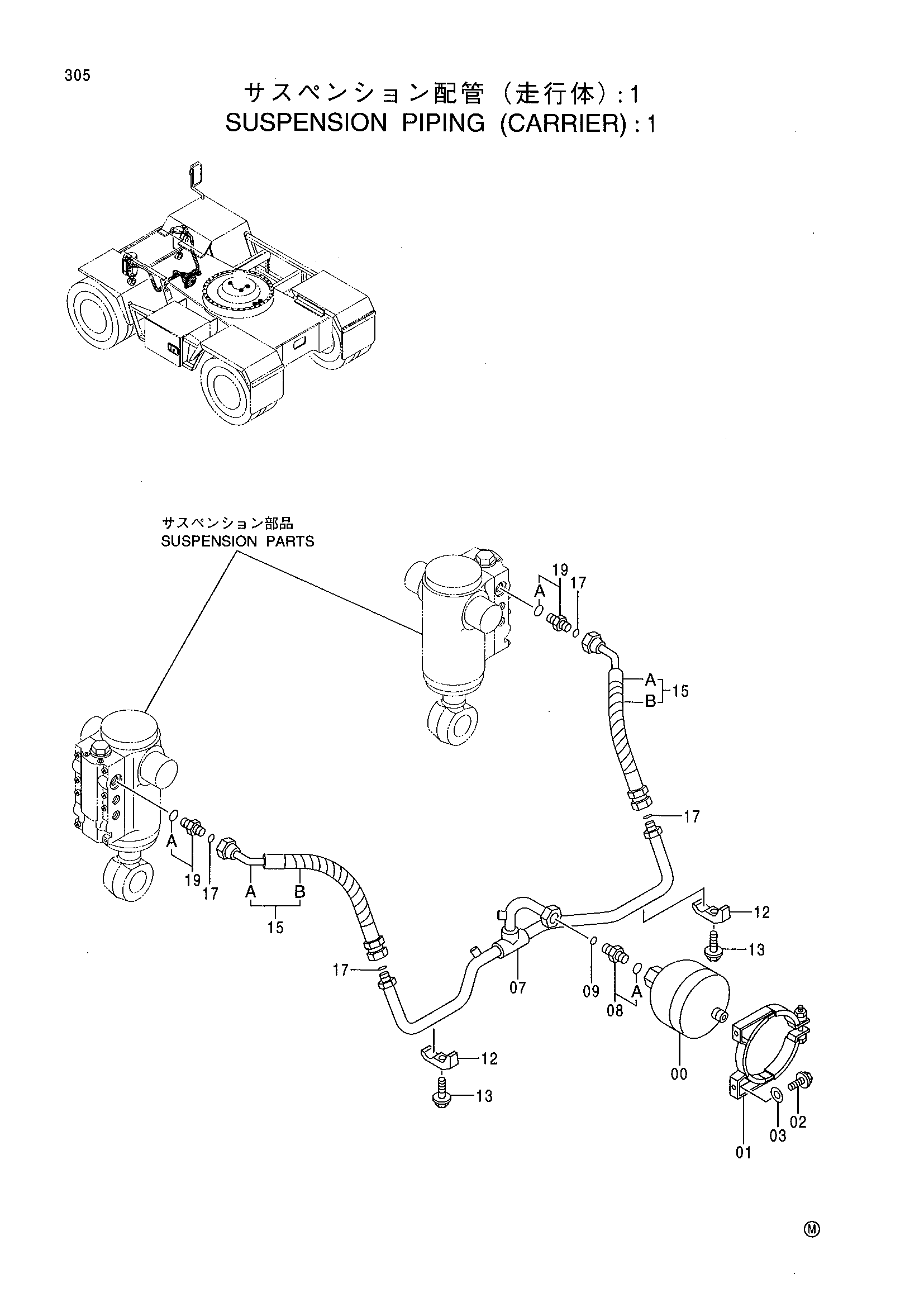

Заводская схема «Подвеска трубопроводы (водило): 1» для HITACHI EX125WD-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4413793 | Гидроаккумулятор | 1 |
| 01 | 4413733 | Кронштейн | 1 |
| 02 | J010825 | Болт с шайбой | 2 |
| 03 | A590108 | Плоская шайба | 2 |
| 07 | 8074588 | Трубка | 1 |
| 08 | 4189601 | Адаптер | 1 |
| 08A | 4506424 | Уплотнительное кольцо | 1 |
| 09 | 4187328 | Уплотнительное кольцо | 1 |
| 12 | 4190126 | Хомут трубки | 2 |
| 13 | J011250 | Болт с шайбой | 2 |
| 15 | 9184915 | Шланг в сборе | 2 |
| 15A | 4413205 | Шланг | 1 |
| 15B | 4327294 | Защитный кожух | 1 |
| 17 | 4187308 | Уплотнительное кольцо | 4 |
| 19 | 4429979 | Адаптер | 2 |
| 19A | 4506424 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX125WD-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
