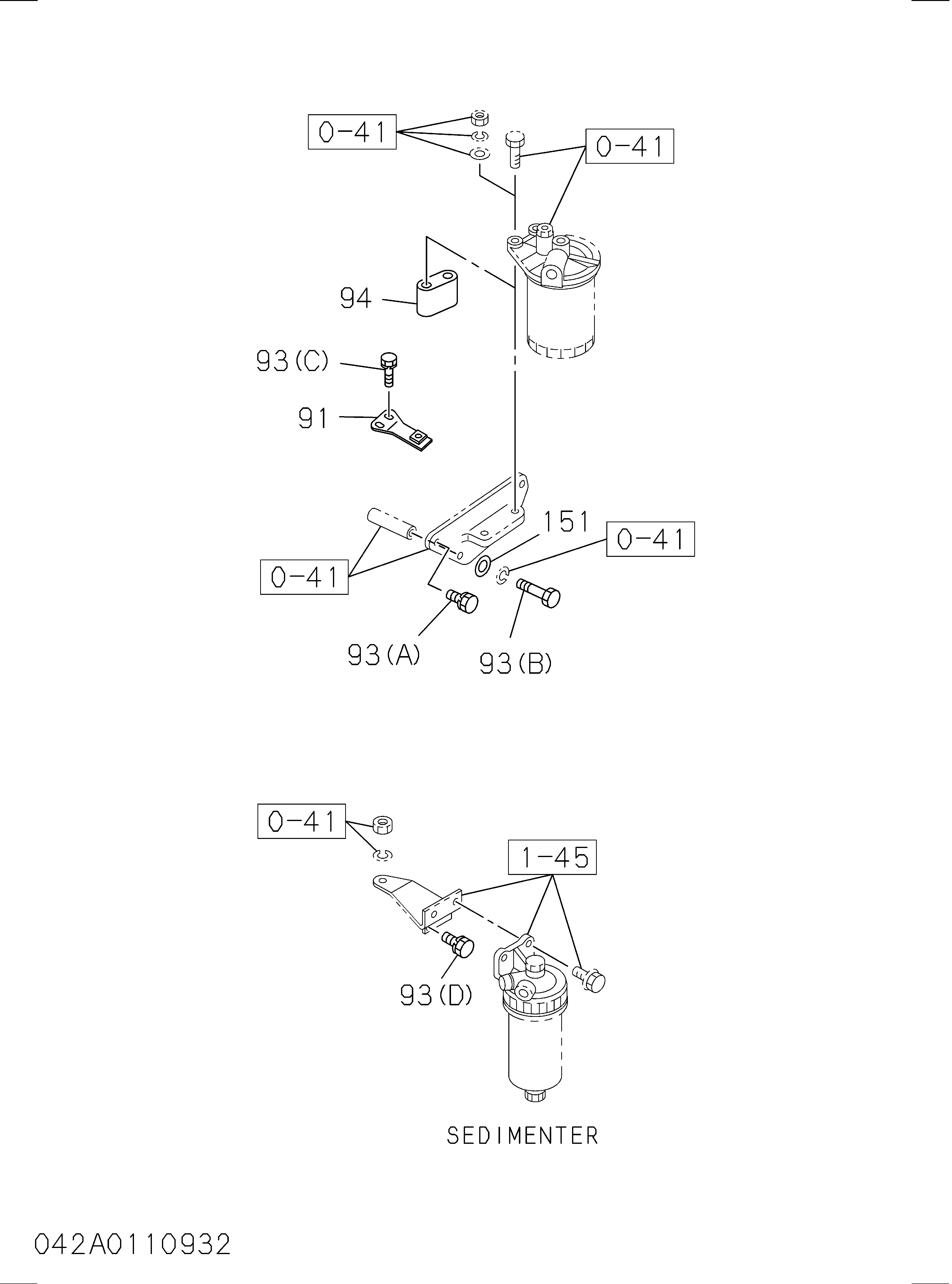

042: Топливный насос и трубопровод — HITACHI EX125WD-5
Заводская схема «042: Топливный насос и трубопровод» для HITACHI EX125WD-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 107(C) | 1154147690 | Трубка топливный, подающий насос TO топливный фильтр | 1 |
| 108 | 1096750860 | Болт соединение, топливный фильтр | 1 |
| 110 | 1096300850 | Прокладка соединение болт, топливный трубка | 2 |
| 111(A) | 5097091030 | Зажим топливный трубка | 1 |
| 111(B) | 5097091040 | Зажим топливный трубка | 1 |
| 112 | 1096750860 | Болт соединение, топливный фильтр | 1 |
| 115 | 1096300850 | Прокладка соединение болт, топливный трубка | 2 |
| 118 | 0500406300 | Болт зажим, топливный трубка | 1 |
| 118 | 0505406300 | Болт зажим, топливный трубка | 1 |
| 119(B) | 1154145960 | Трубка топливный, топливный фильтр TO впрыск насос | 1 |
| 121 | 0500406300 | Болт зажим | 1 |
| 121 | 0505406300 | Болт зажим | 1 |
| 123(B) | 1154145971 | Трубка топливный, топливный фильтр леак OFF | 1 |
| 124 | 1094680021 | Гайка колпачок, топливный трубка | 1 |
| 126(A) | 0500406300 | Болт зажим, топливный трубка | 1 |
| 126(A) | 0505406300 | Болт зажим, топливный трубка | 1 |
| 131(C) | 1154192250 | Кронштейн топливный трубка зажим | 1 |
| 137 | 5097091030 | Зажим кронштейн | 1 |
| 145 | 9095245550 | Зажим топливный трубка | 1 |
| 150 | 1096300850 | Прокладка топливный трубка | 2 |
| 150 | 1096300850 | Прокладка топливный трубка | 4 |
| 209 | 1096750860 | Болт проушина, топливный фильтр | 2 |
| 212(A) | 1132600011 | Клапан оверфлов | 1 |
| 216 | 0500406300 | Болт зажим, топливный трубка | 1 |
| 216 | 0505406300 | Болт зажим, топливный трубка | 1 |
| 217 | 1096300850 | Прокладка оверфлов клапан | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX125WD-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
