Отопитель трубопроводы <Z> — HITACHI EX120SS-5

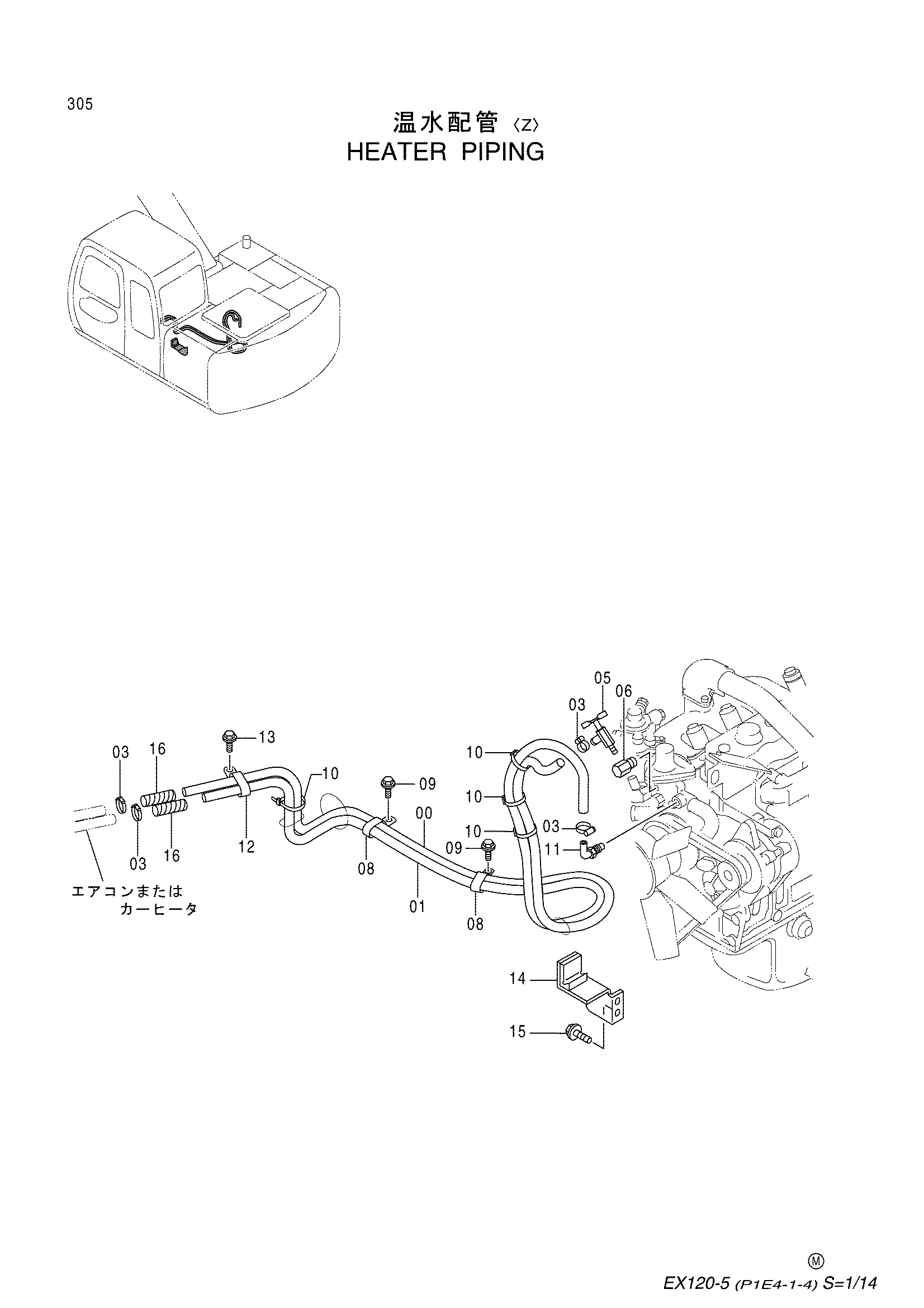

Заводская схема «Отопитель трубопроводы <Z>» для HITACHI EX120SS-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4341952 | Водяной шланг | 1 |
| 01 | 4341947 | Водяной шланг | 1 |
| 03 | 4514699 | Хомут шланга | 4 |
| 05 | 4245743 | Кран | 1 |
| 06 | 4062963 | Адаптер | 1 |
| 08 | 4192034 | Зажим | 2 |
| 09 | J011020 | Болт с шайбой | 2 |
| 10 | 4055312 | Ленточный зажим | 4 |
| 11 | 9745899 | Соединение трубка | 1 |
| 12 | 4192034 | Зажим | 1 |
| 13 | J021025 | Болт с шайбой | 1 |
| 14 | 8068302 | Кронштейн | 1 |
| 15 | J020616 | Болт с шайбой | 2 |
| 16 | 4385808 | Трубка корругатед | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX120SS-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
