Пилотный трубопроводы (нижний вибратион): 2 <LV> — HITACHI EX120SS-5

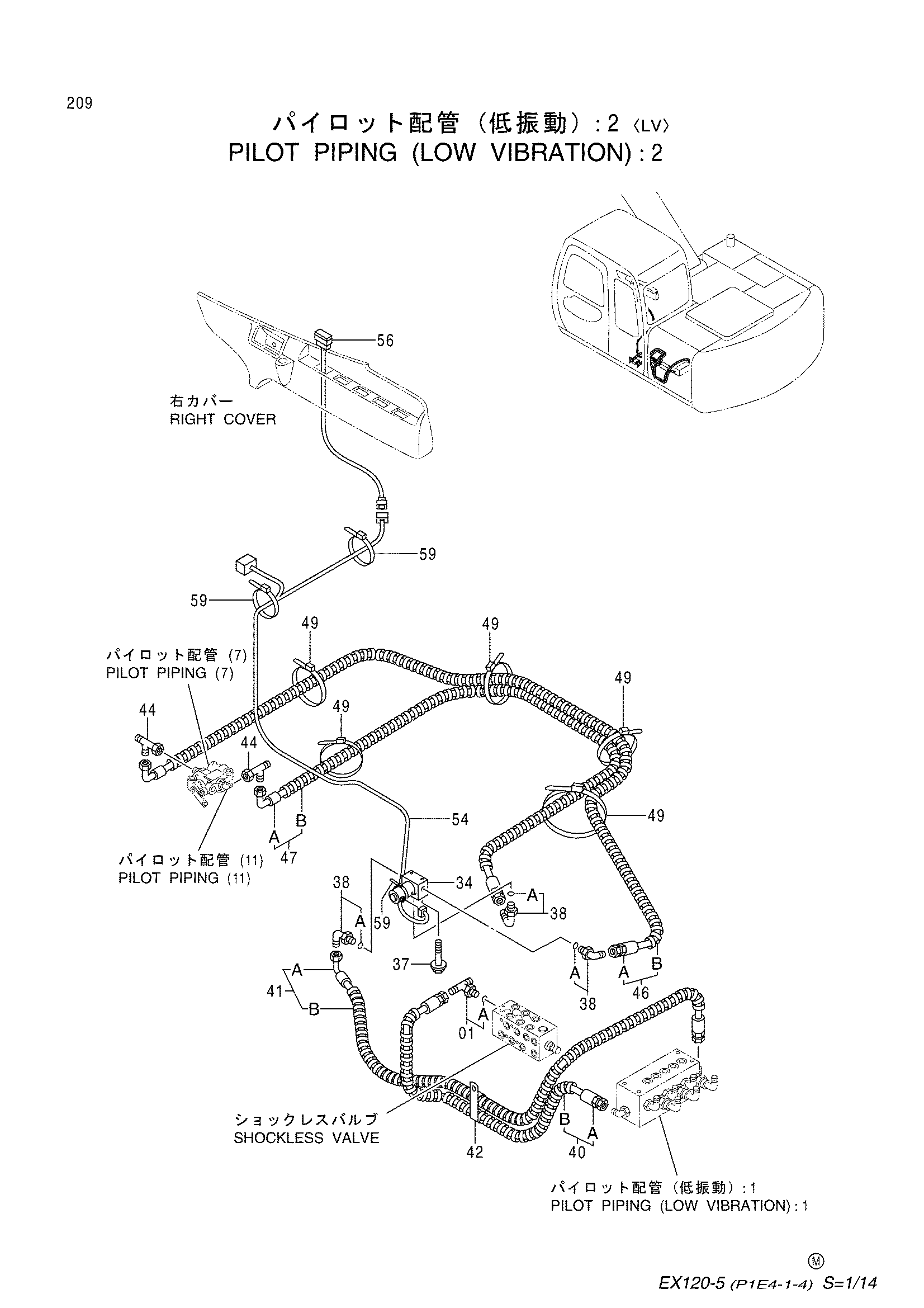

Заводская схема «Пилотный трубопроводы (нижний вибратион): 2 <LV>» для HITACHI EX120SS-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4208473 | Тройник | 1 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 34 | 4273526 | Электромагнитный клапан | 1 |
| 37 | J020865 | Болт с шайбой | 2 |
| 38 | 4156434 | Угловой штуцер | 3 |
| 38A | 957366 | Уплотнительное кольцо | 1 |
| 40 | 9167988 | Шланг-в сборе | 1 |
| 40A | 4397180 | Шланг (A4) | 1 |
| 40B | 4327293 | Защитный кожух | 1 |
| 41 | 9167989 | Шланг-в сборе | 1 |
| 41A | 4397181 | Шланг (PP) | 1 |
| 41B | 4327293 | Защитный кожух | 3 |
| 42 | 4190282 | Зажим | 1 |
| 44 | 4246672 | Соединительный штуцер | 2 |
| 46 | 9167997 | Шланг-в сборе | 1 |
| 46A | 4381895 | Шланг (P) | 1 |
| 46B | 4327293 | Защитный кожух | 3 |
| 47 | 9167990 | Шланг-в сборе | 1 |
| 47A | 4397182 | Шланг (DG) | 1 |
| 47B | 4327293 | Защитный кожух | 3 |
| 49 | 4055312 | Ленточный зажим | 5 |
| 54 | 3081802 | Жгут проводов | 1 |
| 56 | 4352947 | Выключатель | 1 |
| 59 | 4055312 | Ленточный зажим | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX120SS-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
