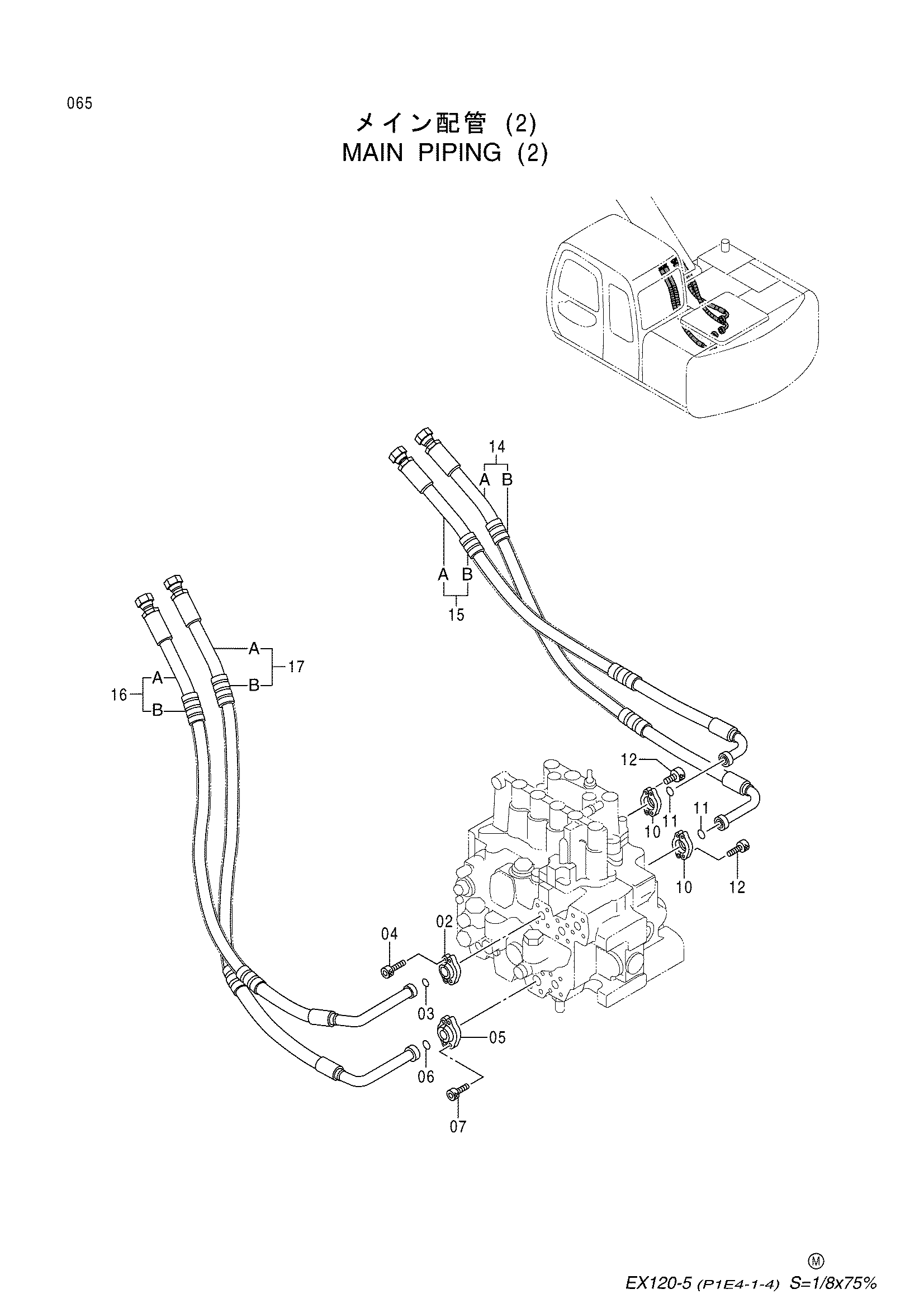

Основной трубопроводы (2) — HITACHI EX120SS-5
Заводская схема «Основной трубопроводы (2)» для HITACHI EX120SS-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4510173 | Разъёмный фланец | 2 |
| 03 | 4510167 | Уплотнительное кольцо | 1 |
| 04 | J780825 | Болт с внутренним шестигранником | 4 |
| 05 | 986910 | Разъёмный фланец | 2 |
| 06 | 971489 | Уплотнительное кольцо | 1 |
| 07 | J781030 | Болт с внутренним шестигранником | 4 |
| 10 | 4510173 | Разъёмный фланец | 4 |
| 11 | 4510167 | Уплотнительное кольцо | 2 |
| 12 | J780825 | Болт с внутренним шестигранником | 8 |
| 14 | 9149508 | Шланг в сборе | 1 |
| 14A | 4332830 | Шланг | 1 |
| 14B | 4327294 | Защитный кожух | 1 |
| 15 | 9149509 | Шланг в сборе | 1 |
| 15A | 4334301 | Шланг | 1 |
| 15B | 4327294 | Защитный кожух | 2 |
| 16 | 9149507 | Шланг в сборе | 1 |
| 16A | 4332827 | Шланг | 1 |
| 16B | 4327294 | Защитный кожух | 2 |
| 17 | 9149510 | Шланг в сборе | 1 |
| 17A | 4357774 | Шланг | 1 |
| 17B | 4327294 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX120SS-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
